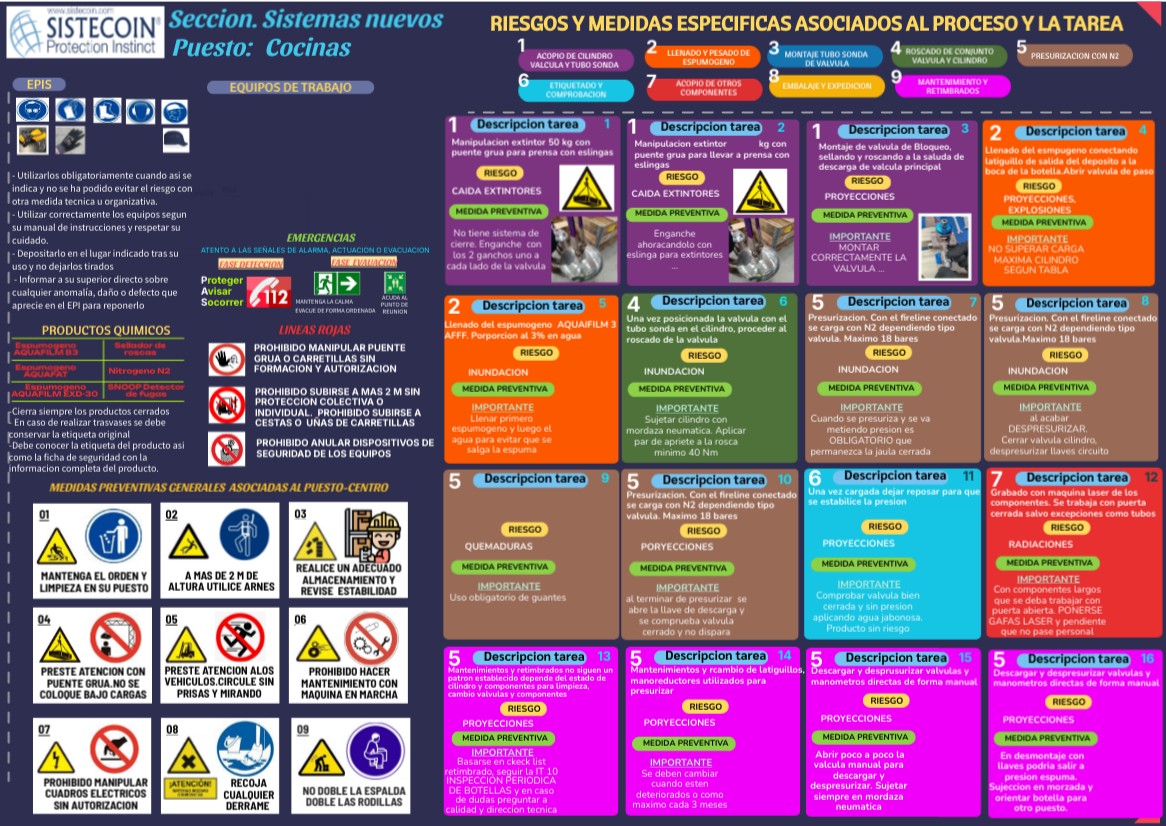

PLANTILLA INFORMACION SISTECOIN

Seccion. Sistemas nuevos

RIESGOS Y MEDIDAS ESPECIFICAS ASOCIADOS AL PROCESO Y LA TAREA

Puesto: Cocinas

ROSCADO DE CONJUNTO VALVULA Y CILINDRO

LLENADO Y PESADO DE ESPUMOGENO

MONTAJE TUBO SONDA DE VALVULA

ACOPIO DE CILINDRO VALCULA Y TUBO SONDA

PRESURIZACION CON N2

MANTENIMIENTO Y RETIMBRADOS

EPIS

ACOPIO DE OTROS COMPONENTES

EQUIPOS DE TRABAJO

ETIQUETADO Y COMPROBACION

EMBALAJE Y EXPEDICION

Manipulacion extintor 50 kg con puente grua para prensa con eslingas

CAIDA EXTINTORES

No tiene sistema de cierre. Enganche con los 2 ganchos uno a cada lado de la valvula

RIESGO

MEDIDA PREVENTIVA

Descripcion tarea

MEDIDA PREVENTIVA

Manipulacion extintor kg con puente grua para llevar a prensa con eslingas

CAIDA EXTINTORES

Enganche ahoracandolo con eslinga para extintores ...

Descripcion tarea

RIESGO

Llenado del esmpugeno conectando latiguillo de salida del deposito a la boca de la botella.Abrir valvula de paso

PROYECCIONES, EXPLOSIONES

IMPORTANTENO SUPERAR CARGA MAXIMA CILINDRO SEGUN TABLA

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Montaje de valvula de Bloqueo, sellando y roscando a la saluda de descarga de valcula principal

PROYECCIONES

IMPORTANTE MONTAR CORRECTAMENTE LA VALVULA ...

RIESGO

Descripcion tarea

MEDIDA PREVENTIVA

- Utilizarlos obligatoriamente cuando asi se indica y no se ha podido evitar el riesgo con otra medida tecnica u organizativa. - Utilizar correctamente los equipos segun su manual de instrucciones y respetar su cuidado. - Depositarlo en el lugar indicado tras su uso y no dejarlos tirados - Informar a su superior directo sobre cualquier anomalía, daño o defecto que aprecie en el EPI para reponerlo

Baja

Media

EVACUE DE FORMA ORDENADA

EMERGENCIAS

Proteger Avisar Socorrer

ATENTO A LAS SEÑALES DE ALARMA, ACTUACION O EVACUACION

FASE DETECCION

FASE EVAUACION

MANTENGA LA CALMA

ACUDA AL PUNTO DE REUNION

Media

Presurizacion. Con el fireline conectado se carga con N2 dependiendo tipo valvula. Maximo 18 bares

INUNDACION

IMPORTANTECuando se presuriza y se va metiendo presion es OBLIGATORIO que permanezca la jaula cerrada

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Presurizacion. Con el fireline conectado se carga con N2 dependiendo tipo valvula.Maximo 18 bares

INUNDACION

IMPORTANTEal acabar DESPRESURIZAR. Cerrar valvula cilindro, despresurizar llaves circuito

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Una vez posicionada la valvula con el tubo sonda en el cilindro, proceder al roscado de la valvula

INUNDACION

IMPORTANTESujetar cilindro con mordaza neumatica. Aplicar par de apriete a la rosca minimo 40 Nm

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Llenado del espumogeno AQUAIFILM 3 AFFF. Porporcion al 3% en agua

INUNDACION

IMPORTANTELlenar primero espumogeno y luego el agua para evitar que se salga la espuma

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

LINEAS ROJAS

PROHIBIDO MANIPULAR PUENTE GRUA O CARRETILLAS SIN FORMACION Y AUTORIZACION

PROHIBIDO SUBIRSE A MAS 2 M SIN PROTECCION COLECTIVA O INDIVIDUAL. PROHIBIDO SUBIRSE A CESTAS O UÑAS DE CARRETILLAS

PROHIBIDO ANULAR DISPOSITIVOS DE SEGURIDAD DE LOS EQUIPOS

PRODUCTOS QUIMICOS

Espumogeno AQUAFILM B3

Sellador de roscas

Espumogeno AQUAFAT

Nitrogeno N2

Espumogeno AQUAFILM EXD-30

SNOOP Detector de fugas

-Cierra siempre los productos cerrados- En caso de realizar trasvases se debe conservar la etiqueta original -Debe conocer la etiqueta del producto asi como la ficha de seguridad con la informacion completa del producto.

Una vez cargada dejar reposar para que se estabilice la presion

PROYECCIONES

IMPORTANTEComprobar valvula bien cerrada y sin presion aplicando agua jabonosa. Producto sin riesgo

11

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Grabado con maquina laser de los componentes. Se trabaja con puerta cerrada salvo excepciones como tubos

RADIACIONES

IMPORTANTECon componentes largos que se deba trabajar con puerta abierta. PONERSE GAFAS LASER y pendiente que no pase personal

12

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Presurizacion. Con el fireline conectado se carga con N2 dependiendo tipo valvula. Maximo 18 bares

PORYECCIONES

IMPORTANTEal terminar de presurizar se abre la llave de descarga y se comprueba valvula cerrado y no dispara

10

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

QUEMADURAS

IMPORTANTEUso obligatorio de guantes

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

MEDIDAS PREVENTIVAS GENERALES ASOCIADAS AL PUESTO-CENTRO

03

02

01

realice un adecuado almacenamiento y revise estabilidad

a mas de 2 m de altura utilice arnes

Mantenga el orden y limpieza en su puesto

04

06

05

Mantenimientos y retimbrados no siguen un patron establecido depende del estado de cilindro y componentes para limpieza, cambio valvulas y componentes

PROYECCIONES

IMPORTANTEBasarse en ckeck list retimbrado, seguir la IT 10 INSPECCION PERIODICA DE BOTELLAS y en caso de dudas preguntar a calidad y direccion tecnica

13

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Mantenimientos y rcambio de latiguillos, manoreductores utilizados para presurizar

PORYECCIONES

IMPORTANTESe deben cambiar cuando esten deteriorados o como maximo cada 3 meses

14

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Descargar y desprusurizar valvulas y manometros directas de forma manual

PROYECCIONES

Abrir poco a poco la valcula manual para descargar y despresurizar. Sujetar siempre en mordaza neumatica

15

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

Descargar y despresurizar valvulas y manometros directas de forma manual

PROYECCIONES

En desmontaje con llaves podria salir a presion espuma. Sujeccion en morzada y orientar botella para otro puesto.

16

Descripcion tarea

MEDIDA PREVENTIVA

RIESGO

preste atencion alos vehiculos.circule sin prisas y mirando

preste atencion con puente grua.no se coloque bajo cargas

prohibido hacer mantenimiento con maquina en marcha

09

07

08

prohibido manipular cuadros electricos sin autorizacion

recoja cualquier derrame

no doble la espalda doble las rodillas

EVACUE DE FORMA ORDENADA
