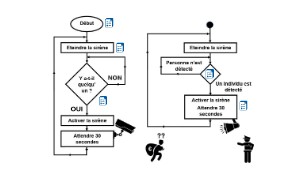

L'algorigramme

Voici la case de début. Dans un algorigramme, on trouvera souvent le début et la fin dans ces cases arrondies afin de les repérer facilement des autres cases.

• Il n'y a qu'une seule flèche qui part de la case début.
• Il n'y a qu'une seule flèche qui entre dans la case fin.

Dans un algorigramme, les actions que le programme devra réaliser sont écrites dans des cases rectangulaires. Il est conseiller de commencer l'ordre par un verbe à l'infinitif.

• Il n'y a qu'une seule flèche qui entre dans la case action.
• Il n'y a qu'une seule flèche qui sort de la case action.

Les losanges contiennent des questions. Ces questions sont écrites de façon à ce qu'il n'y ait que deux réponses possibles : OUI ou NON

• Il n'y a qu'une seule flèche qui entre dans la case question.
• Il y a forcément deux flèches qui sortent de la case question.

Les losanges contiennent des questions. Dans cette version plus récente, la question n'est plus écrite dans le losange. On ne trouve que les deux réponses. Cette notation évite d'avoir des losanges immenses juste pour réussir à écrire la question dedans.

• Il n'y a qu'une seule flèche qui entre dans la case question.
• Il y a forcément deux flèches qui sortent de la case question.

Un rectangle peut contenir plusieurs actions, à condition qu'il n'y ait aucune intervention à faire entre chaque. Elles seront alors réalisées dans l'ordre de présence. Cela évite juste de dessiner plusieurs rectangles.

• Il n'y a qu'une seule flèche qui entre dans la case contenant les actions.
• Il n'y a qu'une seule flèche qui sort de la case contenant les actions.
