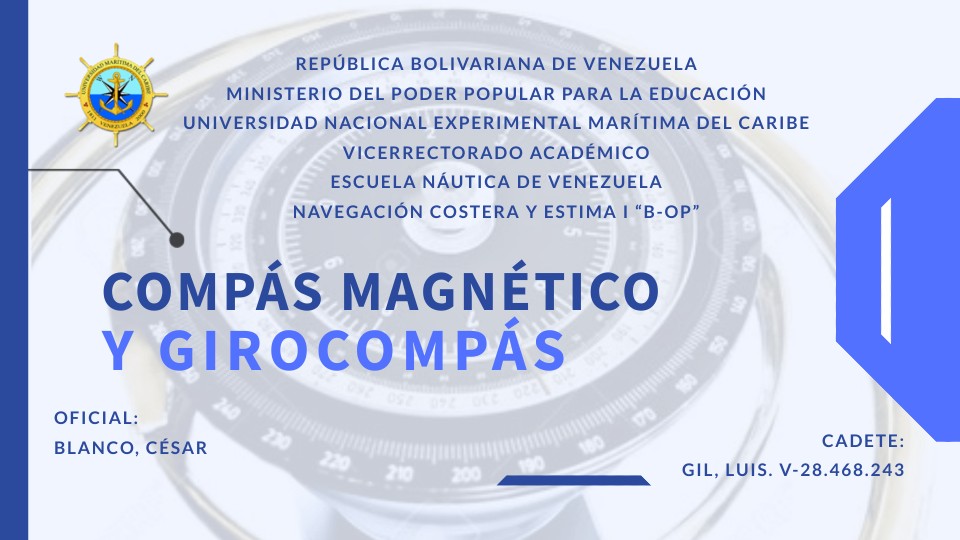

REPÚBLICA BOLIVARIANA DE VENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSIDAD NACIONAL EXPERIMENTAL MARÍTIMA DEL CARIBE VICERRECTORADO ACADÉMICO ESCUELA NÁUTICA DE VENEZUELA NAVEGACIÓN COSTERA Y ESTIMA I “B-OP”

COMPÁS MAGNÉTICO

Y GIROCOMPÁS

OFICIAL: BLANCO, CÉSAR

CADETE: GIL, LUIS. V-28.468.243

COMPÁS MAGNÉTICO

ES UN INSTRUMENTO UTILIZADO EN LA NAVEGACIÓN PARA DETERMINAR LA DIRECCIÓN SOBRE LA SUPERFICIE TERRESTRE MEDIANTE UNA AGUJA IMANTADA LIBRE QUE SE ALINEA CON EL CAMPO MAGNÉTICO TERRESTRE. ES IMPORTANTE QUE SEA ESTABLE Y SENSIBLE PARA REGISTRAR LOS MOVIMIENTOS DEL BUQUE EN SU RUMBO Y NO VERSE AFECTADO POR FUERZAS AJENAS AL MAGNETISMO

CARACTERÍSTICAS TÉCNICAS

ROSA DE LOS VIENTOS:

Es la parte circular del compás que está graduada de 0° a 359°, indicando los diferentes puntos cardinales.

AGUJA IMANTADA:

Se encuentra en el centro de la rosa de los vientos y que está imantada de forma que se orienta en dirección al norte magnético.

LÍQUIDO:

El compás suele estar lleno de un líquido que amortigua las vibraciones y ayuda a que la aguja se mueva con suavidad.

CARDÁN:

Es un sistema de suspensión que permite que el compás se mantenga horizontal, incluso cuando la embarcación se inclina.

FUNCIONAMIENTO

FUNCIONA DEBIDO A LA INTERACCIÓN ENTRE LA AGUJA IMANTADA DEL COMPÁS Y EL CAMPO MAGNÉTICO TERRESTRE. ESTA SE ORIENTA EN LA DIRECCIÓN DEL MERIDIANO MAGNÉTICO, QUE ES LA DIRECCIÓN HACIA LA CUAL APUNTA EL CAMPO MAGNÉTICO TERRESTRE EN ESE PUNTO.

GIROCOMPÁS

ES UN EQUIPO ELECTRÓNICO DE AYUDA A LA NAVEGACIÓN QUE NOS PERMITE ORIENTARNOS CON RESPECTO AL NORTE VERDADERO, CONSISTE EN UN GIRÓSCOPO COMPUESTO POR UNA MASA QUE GIRA RÁPIDAMENTE, LIBRE PARA MOVERSE SOBRE UNO O DOS EJES, PERPENDICULAR A LOS EJES DE ROTACIÓN Y EL UNO DE OTRO. ES UNA BRÚJULA QUE MIRA SIEMPRE AL POLO GEOGRÁFICO, SIEMPRE AL MERIDIANO VERDADERO.

CARACTERÍSTICAS TÉCNICAS

El girocompás provee una indicación segura de dirección.

Ofrece gran estabilidad y sensibilidad sin oscilaciones en los balances, lo que permite una absoluta seguridad en el rumbo y en demarcaciones.

No resulta afectado cuando el buque se escora.

Permite la utilización de un gobierno automático y el registro gráfico del rumbo navegado.

Presenta una gran fuerza directriz, la que disminuye hacia los polos en menor proporción que el compás magnético.

FUNCIONAMIENTO

SE BASA EN LA INFLUENCIA CONJUNTA DE LAS PROPIEDADES GIROSCÓPICAS (INERCIA Y PRECESIÓN), DE LA ROTACIÓN DE LA TIERRA Y DE LA GRAVEDAD TERRESTRE.

DIFERENCIA ENTRE COMPÁS MAGNÉTICO Y GIROCOMPÁS

GIROCOMPÁS

COMPÁS MAGNÉTICO

Utiliza el principio de la inercia giroscópica para mantener un eje de rotación alineado con el norte geográfico.

Se basa en la alineación de la aguja imantada con el campo magnético terrestre, apuntando hacia el norte magnético.

MAGNETIC COMPASS

IT IS AN INSTRUMENT USED IN NAVIGATION TO DETERMINE THE DIRECTION ON THE EARTH'S SURFACE BY MEANS OF A FREE MAGNETIZED NEEDLE THAT ALIGNS WITH THE EARTH'S MAGNETIC FIELD. IT IS IMPORTANT THAT IT IS STABLE AND SENSITIVE IN ORDER TO RECORD THE SHIP'S MOVEMENTS ON ITS COURSE AND NOT BE AFFECTED BY FORCES OTHER THAN MAGNETISM.

TECHNICAL CHARACTERISTICS

COMPASS ROSE:

It is the circular part of the compass that is graduated from 0° to 359°, indicating the different cardinal points.

MAGNETIC NEEDLE:

It is located in the center of the compass rose and is magnetized so that it points towards the magnetic north.

LIQUID:

The compass is usually filled with a liquid that dampens vibrations and helps the needle move smoothly.

GIMBAL:

It is a suspension system that allows the compass to remain horizontal, even when the boat tilts.

OPERATION

IT WORKS DUE TO THE INTERACTION BETWEEN THE COMPASS'S MAGNETIZED NEEDLE AND THE EARTH'S MAGNETIC FIELD. IT IS ORIENTED IN THE DIRECTION OF THE MAGNETIC MERIDIAN, WHICH IS THE DIRECTION IN WHICH THE EARTH'S MAGNETIC FIELD POINTS AT THAT POINT.

GYROCOMPASS

IT IS AN ELECTRONIC NAVIGATION AID THAT ALLOWS US TO ORIENT OURSELVES WITH RESPECT TO TRUE NORTH. IT CONSISTS OF A GYROSCOPE COMPOSED OF A RAPIDLY ROTATING MASS, FREE TO MOVE ON ONE OR TWO AXES, PERPENDICULAR TO THE AXES OF ROTATION AND TO EACH OTHER. IT IS A COMPASS THAT ALWAYS POINTS TO THE GEOGRAPHIC POLE, ALWAYS TO THE TRUE MERIDIAN.

TECHNICAL CHARACTERISTICS

The gyrocompass provides a safe indication of direction.

It offers great stability and sensitivity without oscillations in the balance, which allows absolute security in the course and in demarcations.

It is not affected when the ship heels.

It allows the use of automatic steering and the graphic recording of the navigated course.

It has a great guiding force, which decreases towards the poles to a lesser extent than the magnetic compass.

OPERATION

IT IS BASED ON THE JOINT INFLUENCE OF THE GYROSCOPIC PROPERTIES (INERTIA AND PRECESSION), THE EARTH'S ROTATION AND THE EARTH'S GRAVITY.

DIFFERENCE BETWEEN MAGNETIC COMPASS AND GYROCOMPASS

GYROCOMPASS

MAGNETIC COMPASS

It uses the principle of gyroscopic inertia to maintain an axis of rotation aligned with geographic north.

It is based on the alignment of the magnetized needle with the Earth's magnetic field, pointing towards the magnetic north.

BIBLIOGRAPHY

https://nauticamerino.com/blog/todo-lo-que-necesitas-saber-sobre-el-compas-magnetico-b22.html HTTPS://WWW.ISNDF.COM.AR/COMO-FUNCIONA-EL-COMPAS-MAGNETICO/ HTTPS://ES.SCRIBD.COM/DOCUMENT/461014340/COMPAS-MAGNETICO HTTPS://NAUTICAFORMACION.ES/COMPAS-DE-NAVEGACION-COMO-FUNCIONA-AGUJA-NAUTICA/
