Retroalimentación

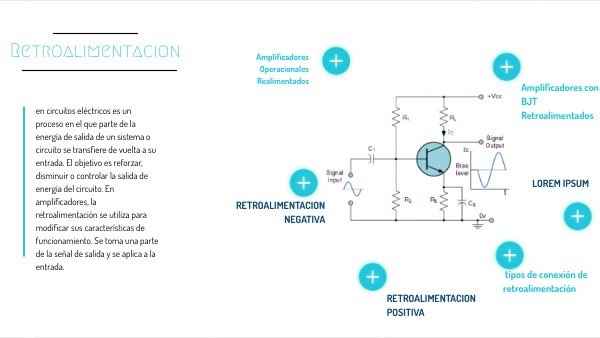

Retroalimentacion

Amplificadores Operacionales Realimentados

Amplificadores con BJT Retroalimentados

en circuitos eléctricos es un proceso en el que parte de la energía de salida de un sistema o circuito se transfiere de vuelta a su entrada. El objetivo es reforzar, disminuir o controlar la salida de energía del circuito. En amplificadores, la retroalimentación se utiliza para modificar sus características de funcionamiento. Se toma una parte de la señal de salida y se aplica a la entrada.

Ino

RETROALIMENTACION NEGATIVA

tipos de conexión de retroalimentación

RETROALIMENTACION POSITIVA

RETROALIMENTACION

NEGATIVA

Se refiere al proceso mediante el cual parte de la señal de salida de un sistema se introduce de nuevo en la entrada, pero con una polaridad opuesta.

puntos clave sobre la retroalimentación negativa:

• Estabilidad: La retroalimentación negativa tiende a estabilizar los sistemas. Ayuda a mantener el sistema cerca de su punto de operación deseado y reduce la sensibilidad a perturbaciones externas.
• Reducción de errores: Al comparar la señal de referencia con la señal de salida, la retroalimentación negativa reduce los errores. Por ejemplo, en un amplificador, ajusta automáticamente la ganancia para minimizar la diferencia entre la señal de entrada y la de salida.
• Ancho de banda: La retroalimentación negativa puede aumentar el ancho de banda efectivo de un sistema, mejorando su respuesta en frecuencia.
• Distorsión: Al reducir la ganancia en frecuencias altas, la retroalimentación negativa también disminuye la distorsión armónica.

tipos de conexión de retroalimentación

Retroalimentación de voltaje en serie:

Aumenta la impedancia de entrada (Zin) y disminuye la de salida (Zout). Es útil para detectar voltajes de entrada y producir voltajes de salida

Retroalimentación de voltaje en paralelo:

Aquí, el voltaje de salida se conecta en paralelo con la señal de entrada. Esto también influye en la ganancia y la respuesta del sistema.

Retroalimentación de corriente en paralelo

Retroalimentación de corriente en serie:

En este caso, la corriente de salida se conecta en paralelo con una fuente de corriente de entrada. Al igual que los otros tipos, esto tiene implicaciones en la respuesta del sistema

Se deriva una corriente de salida y se la conecta en serie con la señal de entrada. Este tipo de retroalimentación también afecta la ganancia y la estabilidad1.

RETROALIMENTACION

POSITIVA

es un proceso en el que parte de la señal de salida de un sistema se redirige de vuelta a la entrada, amplificando la señal original.

Ejemplo

• Osciladores: Los osciladores electrónicos, como los circuitos LC o los basados en amplificadores operacionales, utilizan retroalimentación positiva para generar señales periódicas, como ondas senoidales.

Amplificadores con BJT Retroalimentados

Los amplificadores retroalimentados ofrecen varios beneficios, como estabilización de la ganancia, reducción de distorsión y ampliación del ancho de banda.

• Amplificador básico y señales:
• Un amplificador básico amplifica la diferencia de tensión entre sus entradas no inversora (+) e inversora (–).
• La señal de entrada se transmite a través del amplificador básico y la red de retroalimentación.

• Realimentación negativa:
• En un amplificador retroalimentado, la señal de salida se compara con la señal de entrada restada de la señal de retroalimentación..
• La realimentación negativa estabiliza la ganancia del amplificador.
• Además, reduce la distorsión, lo que permite obtener una señal más limpia.

Amplificadores Operacionales Realimentados

• es un circuito electrónico que generalmente se presenta como un circuito integrado y tiene dos entradas y una salida. La señal de salida, denotada como Sout​ es la diferencia entre las dos señales de entrada SinA​

y SinB​,multiplicada por un factor de ganancia G. Este tipo de amplificador se conoce también como “lazo cerrado” o “bucle cerrado”.

En los amplificadores operacionales, la estructura básica es la siguiente: El dispositivo tiene dos entradas: la entrada no inversora (+) y la entrada inversora (–). En forma ideal, el amplificador amplifica solamente la diferencia de tensión entre estas entradas, conocida como tensión de entrada diferencial (ΔVin​). La tensión de salida del dispositivo está dada por la ecuación:Vout​=G⋅ΔVin​
