manual del EKOMURO

Centro Bachillerato Tecnologico Agropecuerio No. 280

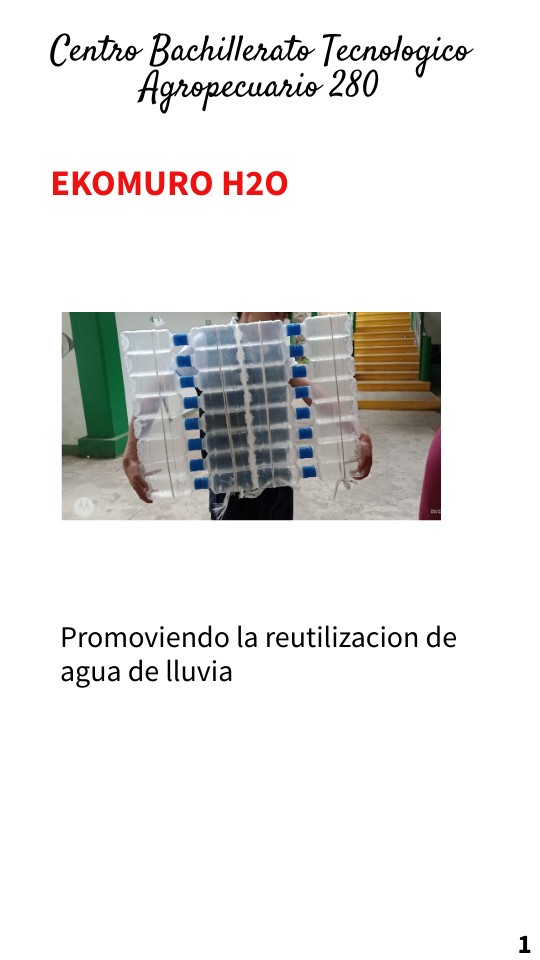

Centro Bachillerato Tecnologico Agropecuario 280

EKOMURO H2O

Promoviendo la reutilizacion de agua de lluvia

INTEGRANTES

EQUIPO No. 1

• luz del Carmen Quiahua Quiahua

• Araceli Elizabeth Ixmatluahua

• Cristal Ximena Arias Hernandez

• Ivan Josue Antonio Morales

• Francisco Rene Domingues

INDICE

• Que es un ekomuro............4-7

• Materiales.............................. 8.

• Imágenes de referencia..... 9-10

• instrucciones....................... 11-12

• ¿Como funciona?................. 14

• Complicaciones.................... 15

• Recomendaciones.............. 16

¿Que es un ekomuro?

¿Que es un ekomuro?

Un ekomuro es un sistema de recolección de agua de lluvia que se construye de manera modular utilizando botellas

En resumen, el Ekomuro es una innovación ecoeficiente que, a través de la reutilización de residuos sólidos y la recolección de agua de lluvia, ofrece una respuesta práctica y económica a los desafíos de la sostenibilidad urbana y la escasez de agua.

¿como esta conformado?

Dicho trabajo está conformado por botellas ensambladas de boquilla a boquilla creando una figura de almacen de agua.

Beneficios

¿Qué beneficios trae la inclusión de sistemas ekomuros de cosecha de aguas lluvias?

1. Su diseño incorpora un mecanismo de filtrado que garantiza la calidad del agua recolectada, posibilitando su uso en diversas aplicaciones domésticas y contribuyendo a la reducción del consumo de agua potable.

¿Como puedo ocupar el agua recolectada?

• Agua para las plantas

• Lavar tu calzado

Lavar los suelos

• Lavar los vehículos

• Agua para el sanitario

Materiales generales

• 32 Botellas de electrolit con tapa
• 1 Metro de manguera transparente
• 1 Pegamento para pecera
• clavos
• Martillo
• 6 Tiras de madera de 4cm por 70 cm
• Un cautín
• Una lija fina
• cinchos
• Clavos

Imagenes de referencia

10

Instrucciones

Lo primero que realizamos fue juntar nuestras 32 botellas y lavarlas por dentro y por fuera. Lo siguiente es ver como seria nuestro prototipo y empezar a ensamblar nuestras botellas

Esto nos llevaría tiempo ya que hay que perforar nuestras botellas donde pasaría el agua, derretir la parte superior de la tapa de la botella y juntarlas para que quede pegado y haya menos filtraciones

• Para las perforaciones usamos un cautín y el diámetro de la manguera (.5) para que tengamos una medida exacta y no perdamos botellas
• 8 Botellas no fueron perforadas por la parte de abajo ya que estas son las de la base.
• 7 De estas botellas son perforadas de lado y lado que es donde se insertara la manguera transparente y lograr que pase el agua
• El ekomuro tiene una altura de 4 botellas por 8 botellas (1 metro aproximadamente)

11

Instrucciones

°Las botellas son unidas por medio de una manguera

• Despues de esto es cellado con silicon
• Una vez tenido esto empieza a dar forma nuestro ekomuro

12

• Para darle soporte hemos construido un cuadro de madera el cual también llevara otro soporte en la parte de abajo para lograr un equilibrio y evitar derrames

13

¿Cómo funciona?

Con el agua recolectada podemos hacer uso de esta, abriendo la llave de paso

El agua cae directamente en un embudo y se va desplazando por todas las botellas.Una vez ocurrido esto en la parte superior derecho llevara un escape para que al momento de que este se llene no haya una probabilidad de explotar.

¿Como se usa?

Practicamente el ekomuro esta diseñado para que puedas aprovechar el agua de lluvia de una mejor manera como se dice en la pagina numero 7

El agua la recolectas desde la llave de paso que se inserta en la parte de abajo

14

Complicasiones y recomendaciones

Complicasiones

Desde nuestro punto de vista lo que sugerimos es, que al ir juntando los materiales tienen que hacer unas pruebas para ver si el tipo de material es el indicado para la estructura y la resistencia.

Ejemplo

En el caso, hablo del tipo de pegamento ya que ciertos pegamentos no aguantaran el peso que llevara por el tanto de agua.

Tambien ver la estructura de la base donde se pondra el ekomuro (lugar) para que saques tus medidas exactas y no te compliques al intentar ponerlo en un lugar mas pequeño.

15

Recomendaciones

Para evitar una filtracion de agua al momento de pegar las tapas pueden derretirlas de la parte de arriba y ensamblarlas para que el mismo plastico derretido se vuelva a pegar.

Al finalizar ese paso las cubre con pegamento pvc para inpedir las fugas de agua.

Al estar colocando tu ekomuro en la base, usa algo para que pueda ir sosteniendo las botellas, en nuestro caso al principio usamos cinchos pero la observacion fue que necesitaras varios para que este reforzado. Puedes insertar una madera de soporte en tu base para que te apolles y sea mas facil sostener tu ekomuro.

En el caso para pegar las botellas solamente utilizaras el pegamento ya que si la derrites puede que te pases y se abra por lo tanto tendras complicaciones.

Las botellas que solo se pegaran de la parte de abajo, se unen y se cellan con el pegamento.
