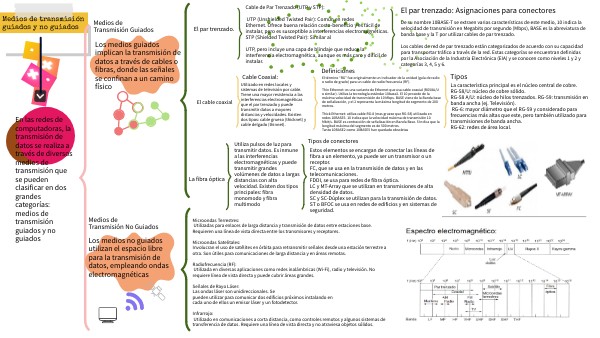

Medios de transmisión

Cable de Par Trenzado (UTP y STP): UTP (Unshielded Twisted Pair): Común en redes Ethernet. Ofrece buena relación costo-beneficio y es fácil de instalar, pero es susceptible a interferencias electromagnéticas. STP (Shielded Twisted Pair): Similar al UTP, pero incluye una capa de blindaje que reduce la interferencia electromagnética, aunque es más caro y difícil de instalar.

El par trenzado: Asignaciones para conectores

Medios de transmisión guiados y no guiados

Medios de Transmisión Guiados

Los medios guiados implican la transmisión de datos a través de cables o fibras, donde las señales se confinan a un camino físico

De su nombre 10BASE-T se extraen varias características de este medio, 10 indica la velocidad de transmisión en Megabits por segundo (Mbps), BASE es la abreviatura de banda base y la T por utilizar cables de par trenzado. Los cables de red de par trenzado están categorizados de acuerdo con su capacidad para transportar tráfico a través de la red. Estas categorías se encuentran definidas por la Asociación de la Industria Electrónica (EIA) y se conocen como niveles 1 y 2 y categorías 3, 4, 5 y 6.

El par trenzado.

Tipos

La característica principal es el núcleo central de cobre.RG-58/U: núcleo de cobre sólido. RG-58 A/U: núcleo de hilos trenzados. RG-59: transmisión en banda ancha (ej. Televisión). RG-6: mayor diámetro que el RG-59 y considerado para frecuencias más altas que este, pero también utilizado para transmisiones de banda ancha. RG-62: redes de área local.

Utilizado en redes locales y sistemas de televisión por cable. Tiene una mayor resistencia a las interferencias electromagnéticas que el par trenzado y puede transmitir datos a mayores distancias y velocidades. Existen dos tipos: cable grueso (thicknet) y cable delgado (thinnet).

Cable Coaxial:

Definiciones

El término “RG” fue originalmente un indicador de la unidad (guía de radio o radio de grado) para un cable de radio frecuencia (RF). Thin Ethernet: es una variante de Ethernet que usa cable coaxial (RG58A/U o similar). Utiliza la tecnología estándar 10base2. El 10 procede de la máxima velocidad de transmisión de 10 Mbps. BASE viene de la Banda base de señalización, y el 2 representa la máxima longitud de segmento de 200 metros. Thick Ethernet: utiliza cable RG-8 (mas grueso que RG-58) utilizado en redes 10BASE5. 10 indica que la velocidad máxima de transmisión 10 Mbit/s. BASE es contracción de señalización en Banda Base. 5 Indica que la longitud máxima del segmento es de 500 metros. Tanto 10BASE2 como 10BASE5 han quedado obsoletas

El cable coaxial

En las redes de computadoras, la transmisión de datos se realiza a través de diversos medios de transmisión que se pueden clasificar en dos grandes categorías: medios de transmisión guiados y no guiados

Tipos de conectores

Utiliza pulsos de luz para transmitir datos. Es inmune a las interferencias electromagnéticas y puede transmitir grandes volúmenes de datos a largas distancias con alta velocidad. Existen dos tipos principales: fibra monomodo y fibra multimodo

Estos elementos se encargan de conectar las líneas de fibra a un elemento, ya puede ser un transmisor o un receptor. FC, que se usa en la transmisión de datos y en las telecomunicaciones. FDDI, se usa para redes de fibra óptica. LC y MT-Array que se utilizan en transmisiones de alta densidad de datos. SC y SC-Dúplex se utilizan para la transmisión de datos. ST o BFOC se usa en redes de edificios y en sistemas de seguridad.

La fibra óptica

Medios de Transmisión No Guiados

Los medios no guiados utilizan el espacio libre para la transmisión de datos, empleando ondas electromagnéticas

Microondas Terrestres: Utilizadas para enlaces de larga distancia y transmisión de datos entre estaciones base. Requieren una línea de vista directa entre los transmisores y receptores. Microondas Satelitales: Involucran el uso de satélites en órbita para retransmitir señales desde una estación terrestre a otra. Son útiles para comunicaciones de larga distancia y en áreas remotas. Radiofrecuencia (RF): Utilizada en diversas aplicaciones como redes inalámbricas (Wi-Fi), radio y televisión. No requiere línea de vista directa y puede cubrir áreas grandes. Señales de Rayo Láser: Las ondas láser son unidireccionales. Se pueden utilizar para comunicar dos edificios próximos instalando en cada uno de ellos un emisor láser y un fotodetector. Infrarrojo: Utilizado en comunicaciones a corta distancia, como controles remotos y algunos sistemas de transferencia de datos. Requiere una línea de vista directa y no atraviesa objetos sólidos.

De su nombre 10BASE-T se extraen varias características de este medio, 10 indica la velocidad de transmisión en Megabits por segundo (Mbps), BASE es la abreviatura de banda base y la T por utilizar cables de par trenzado.

Estas categorías se encuentran definidas por la Asociación de la Industria Electrónica (EIA) y se conocen como niveles 1 y 2 y categorías 3, 4, 5 y 6.

El par trenzado: Asignaciones para conectores

Cable coaxial:

El cable coaxial consiste de un núcleo sólido de cobre rodeado por un aislante, una combinación de blindaje y alambre de tierra y alguna otra cubierta protectora.

Fibra Óptica:

Señales de radio:

El término Radiofrecuencia o RF, se aplica a la porción del espectro electromagnético en el que se pueden generar ondas electromagnéticas aplicando corriente alterna a una antena. La Radiofrecuencia se localiza en el espectro de la radiación electromagnética menos energética, entre 1 GHz y los 30 KHz y su longitud de onda está entre 1 m. y 10 km. de amplitud.

Un cable de fibra óptica consta de tres secciones concéntricas. La más interna, el núcleo, consiste en una o más hebras o fibras hechas de cristal o plástico.

Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez, puede tener más de mil modos de propagación de luz. Se usan comúnmente en aplicaciones de corta distancia, menores a 2 km, es simple de diseñar y económico. Dependiendo el tipo de índice de refracción del núcleo, tenemos dos tipos de fibra multimodo: Índice escalonado: en este tipo de fibra, el núcleo tiene un índice de refracción constante en toda la sección cilíndrica, tiene alta dispersión modal. Índice gradual: mientras en este tipo, el índice de refracción no es constante, tiene menor dispersión modal y el núcleo se constituye de distintos materiales.

Bluetooth:

Especificación industrial para Redes Inalámbricas de Área Personal (PAN) que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia en la banda ISM de los 2,4 GHz. Los principales objetivos son: Facilitar las comunicaciones entre equipos móviles. Eliminar los cables y conectores entre éstos. Ofrecer la posibilidad de crear pequeñas redes inalámbricas y facilitar la sincronización de datos entre equipos personales.

Fibra Óptica: Modos de propagación

Fibra monomodo: Es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra.

ISM (Industrial, Scientific and Medical):

bandas reservadas internacionalmente para uso no comercial de radiofrecuencia electromagnética en áreas industrial, científica y médica.

Microondas:

WI-FI:

A partir de 1 GHz las bandas entran dentro del espectro de las Microondas. Por encima de 300 GHz la absorción de la radiación electromagnética por la atmósfera terrestre es tan alta que la atmósfera se vuelve opaca a ella, hasta que, en los denominados rangos de frecuencia infrarrojos y ópticos, vuelve de nuevo a ser transparente.

La transmisión de esta red es realizada por señales de radiofrecuencia, que se propagan por el aire y pueden cubrir áreas de centenares de metros cuadrados. las franjas ISM en que puede operar con los siguientes intervalos: 902 MHz - 928 MHz; 2,4 GHz - 2,485 GHz y 5,15 GHz - 5,825 GHz (dependiendo del país, pueden variar). Las dos últimas franjas son las que utiliza el Wi-Fi.

A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gbit/s)

Wi-Fi Alliance anteriormente la Wireless Ethernet Compatibility Alliance (WECA), la organización comercial que adopta, prueba y certifica que los equipos cumplen los estándares IEEE 802.11 relacionados a redes inalámbricas de área local.

Tipos de pulido Los extremos de la fibra necesitan un acabado específico en función de su forma de conexión. Los acabados más habituales son: Plano (Flat): Las fibras se terminan de forma plana perpendicular a su eje. PC: (Physical Contact) Las fibras son terminadas de forma convexa, poniendo en contacto los núcleos de ambas fibras. UPC: (Ultra PC) Similar al anterior pero aún mejor. APC: (Angled PC) Similar al UPC pero con el plano de corte ligeramente inclinado

Estándares EIA/TIA 568A y 568B Estos estándares definen las configuraciones de cableado para asegurar la interoperabilidad de equipos y sistemas. Ambos especifican cómo deben ser ordenados los pares de cables en un conector RJ45.

Cableado Horizontal: Se extiende desde las áreas de trabajo hasta los cuartos de telecomunicaciones. Incluye cables, conectores, y paneles de parcheo.

Cableado Estructurado

Cableado Vertical (Backbone): Conecta los cuartos de telecomunicaciones a través de los pisos en un edificio o campus. Incluye cables de fibra óptica o cables de par trenzado de mayor capacidad.

Definición: El cableado estructurado es un sistema completo de cables y hardware relacionado, que proporciona una infraestructura de telecomunicaciones completa en una organización. Este sistema es utilizado para diversas aplicaciones como telefonía, transmisión de datos y video a través de una red.

Tipos de Cableado Estructurado

Cableado de Área de Trabajo: Conexiones de los dispositivos finales (computadoras, teléfonos, etc.) a las rosetas en las paredes.

568A:Par 1 (Blanco/Verde, Verde) Par 2 (Blanco/Naranja, Naranja) Par 3 (Blanco/Azul, Azul) Par 4 (Blanco/Marrón, Marrón) 568B: Par 1 (Blanco/Naranja, Naranja) Par 2 (Blanco/Verde, Verde) Par 3 (Blanco/Azul, Azul) Par 4 (Blanco/Marrón, Marrón)

Cableado de Entrada (Entrance Facility): Punto donde las líneas de telecomunicaciones externas ingresan al edificio.

Cuarto de Telecomunicaciones: Espacio donde se alojan los equipos de red y terminaciones de cableado.

Herramientas Crimpadora: Para instalar conectores RJ45 en los cables de red. Tester de Cableado: Para verificar la conectividad y la calidad de los cables instalados. Pelacables: Para preparar los cables antes de conectar los conectores. Punzón (Punch Down Tool): Para conectar los cables a los paneles de parcheo y rosetas.

Elementos del Cableado Estructurado Roseta: Punto de conexión en las áreas de trabajo para dispositivos finales. Rack: Estructura para montar equipos de red. Gabinete: Similar al rack, pero cerrado para mayor protección de los equipos. Escalerillas: Sistemas de soporte para los cables, facilitando su organización y protección.

IDF y MDF IDF (Intermediate Distribution Frame): Distribuidor intermedio que conecta el cableado horizontal con el backbone. Generalmente ubicado en cada piso de un edificio. MDF (Main Distribution Frame): Distribuidor principal donde se centralizan todas las conexiones de telecomunicaciones. Conecta los IDF con las redes externas y los equipos de red principales.

Cuarto de Comunicaciones El cuarto de comunicaciones es un espacio designado dentro de una instalación para alojar el equipo de telecomunicaciones y el cableado estructurado. Suele estar equipado con racks, gabinetes y otros elementos necesarios para organizar y mantener los equipos de red.
