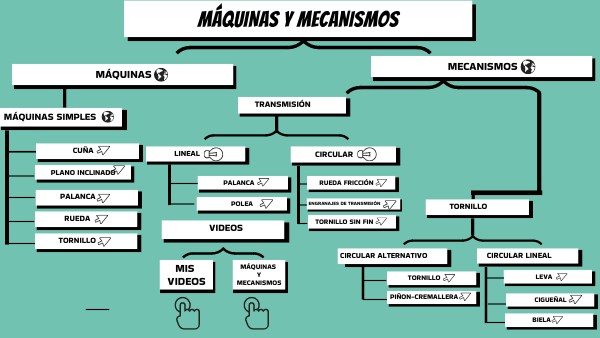

Mapa Mental Maquinas y mecanismos

MÁQUINAS Y MECANISMOS

MECANISMOS

MÁQUINAS

TRANSMISIÓN

MÁQUINAS SIMPLES

CUÑA

CIRCULAR

LINEAL

PLANO INCLINADO

RUEDA FRICCIÓN

PALANCA

PALANCA

POLEA

ENGRANAJES DE TRANSMISIÓN

TORNILLO

RUEDA

TORNILLO SIN FIN

VIDEOS

TORNILLO

CIRCULAR ALTERNATIVO

CIRCULAR LINEAL

MÁQUINAS Y MECANISMOS

MIS VIDEOS

LEVA

TORNILLO

PIÑON-CREMALLERA

CIGUEÑAL

BIELA

Engranajes de transmmisión

El engranaje de transmisión es un mecanismo utilizado para transmitir potencia mecánica de un componente a otro.

Lorem ipsum dolor

El movimiento circular es el que se basa en un eje de giro y giro constante, por la cual la trayectoria es una circunferencia. Si además, la velocidad de giro es constante, se produce movimiento circular uniforme, que es un caso particular de movimiento circular, con radio, centro fijo y velocidad angular constante.

MÁQUINAS

Una máquina es un conjunto de elementos móviles y fijos que permiten transmitir y transformar fuerzas y movimientosm, consiguiendo, con ellos disminuir el esfuerzo necesario para realizar un trabajo Esta esta formada por 3 partes Elemento motriz: produce fuerza Mecanismo: son los que hacen o operan ese movimiento Elemento receptor: es el que recive esa fuerza que hace que se mueva

CUÑA

La cuña es un plano inclinado doble. Las fuerzas que se aplican perpemdiculares a la base se multiplica en dos fuerzas perpendiculares a las caras de la cuña.La fuerza se aplica sobre una superficie amplia y plana. Esta energía se transfiere al extremo puntiagudo y afilado de la cuña, permitiendo que el filo penetre en el objeto al generar una elevada presión en el punto de contacto. A su vez, la cuña desgaja el objeto en el que se inserta, gracias a transformar el desplazamiento longitudinal de la cuña en un desplazamiento transversal de magnitud mucho más pequeña, debido al ángulo agudo que forman las dos caras de la cuña.

Rueda de fricción por correa

Son elementos de máquinas que transmiten un movimiento circular entre dos ejer gracia a la fuerza de rozamiento mediante una correa que esta en contacto directo.

Mecanismos

Los mecanismos son los operadores mecanicos que transmiten o transforman fuerzas y movimientos generados desde un elemento motriz a unn receptor

Rueda

La rueda es una máquina simple de la que no se sabe a ciencia cierta sus orígenes. Puede transformar el movimiento circular en lineal y constituye parte fundamental en otras máquinas más complejas.

Palanca

Las Palancas son máquinas simples. Están formadas por una barra rígida y un punto de apoyo o fulcro. Se utilizan normalmente para aplicar una fuerza elevada a partir de una más pequeña, son una especie de multiplicador de esa fuerza. Utilizando una palanca imaginaria lo suficiente larga, con la fuerza ejercida por el peso de una hormiga se ppodría levantar un elefante. Pero hay que tener en cuenta que la hormigatendría que efectuar un gran desplazammiento, mucho mayor de lo que se levantaría el elefante.

Polea

Las poleas son ruedas que tienen la superficie lateral adaptada, normalmente en forma de canal, para que una cuerda o una correa pueda estar en contacto con ella sin salirse. Una polea simple no múltiplica la fuerza aplicada, pero si que cambia su dirección, por lo que son muy útiles, por ejemplo, para subir cargas desde el suelo

Piñon y cremellera

Este permite transformar el movimiento circular el rectilíneo. También a la inversa: puede transformar el movimiento rectilíneo en movimiento circular, aunque es más habitual encontrar aplicaciones del mismo tipo.

Biela

La biela, en las máquinas sirve como barra para transformar el movimiento de vaivén en otro de rotación, o viceversa.

· https://youtu.be/MlHLI0A2KaM?si=eDiPLTg6Qto95LU6 · https://youtu.be/1oUIs5X6-xU · https://youtu.be/lSJaA5x7Z_I?si=3bu5vMiF9_B8wyTH · https://youtu.be/oBsghxMam5g · https://youtu.be/Fpls57XAEWI?si=9wTkGTaSVvfAOy1F

Lineal

En el movimiento lineal se produce un movimiento que se produce por nuestras manos con el que movemos el elemento motriz que seria uno de los extremos de las cuerdas y el otro extremo el elemento de receptor del movimiento realiza un movimiento de avance

Tornillo

Es un plano inclinado, pero enrollado sobre una superficie cilíndrica. Es capaz de multiplicar el esfuerzo que se le aplica, por eso se introduce con relativa facilidad en los materiales. El tornillo de Arquímedes era un tornillo sinfín que permitía elevar agua desde una zona inferior hasta otra zona superior

Profesor que e intentado enviarte los dos videos echos por mi pero no se porque no se me manda por eso te lo voy a mandar a parte.

Leva

Es un mecanismo que transforma el movimiento rotarivo de un movimiento rectilineo alternativo. Están formados por una pieza giratoria, la leva o excentrica propiamente dicha, y por un elemento que roza en ella. Las excéntricas tienen forma circular, con la particularidad de que su eje de giro no coincide con su centro. Las levas pueden tener cualquier forma, en función del tipo de movimiento que se pretende que tenga el seguidor.

Palanca

la palancsa es una máquina simple que con toda seguridad fue empleada por el ser humano desde el Paleolítico para realizar multitud de trabajos y tareas.

Tornillo

El tornillo un plano inclinado, pero enrollado sobre una superficie cilíndrica. Es capaz de multiplicar el esfuerzo que se le aplica, por eso se introduce con relativa facilidad en los materiales. El tornillo de Arquímedes era un tornillo sinfín que permitía elevar agua desde una zona inferior hastva otra zona superior.

Tornillo sin fin

Este permite transmitir un movimmiento de rotación entre dos ejes perpendiculares. Se caracteriza porque reduce drásticamente la velocidad de giro del eje conducido.

Cigueñal

El cigueñal es un eje con codos que mediante un juego de bielas, tranforman en circular un movimiento rectilíneo alternativo o viceversa.

Pano inclinado

El plano inclinado permite reducir el esfuerzo que sería necesario realizar para subir una carga desde un punto hasta otro de mayor elevación. A menor pendiente menor esfuerzo, pero mayor distancia recorre.
