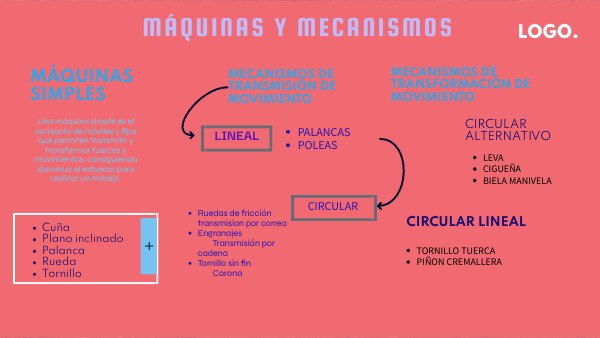

Mapa mental máquinas y mecanismos

MÁQUINAS Y MECANISMOS

MECANISMOS DE TRANSFORMACIÓN DE MOVIMIENTO

MÁQUINAS SIMPLES

MECANISMOS DE TRANSMISIÓN DE MOVIMIENTO

Una máquina simple es el comjunto de móviles y fijos que permiten transmitir y transformar fuerzas y movimientos, consiguiendo disminuir el esfuerzo para realizar un trabajo

CIRCULAR ALTERNATIVO

• PALANCAS
• POLEAS

LINEAL

• LEVA
• CIGUEÑA
• BIELA MANIVELA

CIRCULAR

• Ruedas de fricción transmision por correa
• Engranajes Transmisión por cadena
• Tornillo sin fin Corona

CIRCULAR LINEAL

• Cuña
• Plano inclinado
• Palanca
• Rueda
• Tornillo

• TORNILLO TUERCA
• PIÑON CREMALLERA

CUÑA: un plano inclinado doble. La fuerza que se aplica perpendicular a la base se transmite multiplicada en dos fuerzas perpendiculares a las caras de la cuña. Muchas herramientas tienen esta forma

PLANO INCLINADO: Permite reducir el esfuerzo que sería necesario realizar para subir una carga desde un punto hasta otro de mayor elevación. A menor pendiente menor esfuerzo, pero mayor distancia a recorrer.

PALANCA: Es una máquina simple que con toda seguridad fue empleada por el ser humano desde el Paleolítico para realizar multitud de trabajos y tareas.

RUEDA:Máquina simple de la que no se sabe a ciencia cierta sus orígenes (posiblemente Mesopotamia hace 5500 años). Puede transformar el movimiento circular en lineal y constituye parte fundamental en otras máquinas más complejas.

TORNILLO: Es un plano inclinado, pero enrollado sobre una superficie cilíndrica. Es capaz de multiplicar el esfuerzo que se le aplica, por eso se introduce con relativa facilidad en los materiales. El tornillo de Arquímedes era un tornillo sinfín que permitía elevar agua desde una zona inferior hasta otra zona superior (imagen superior).

CIRCULAR ALTERNATIVO

leva: es un mecanismo que permite transformar un movimiento rotatorio en lineal alternativo

CIGUEÑA :ecanismo de biela-manivela

BIELA MANIVELA :La biela es un elemento alargado y rígido que se encarga de transmitir el movimiento de un punto a otro, mientras que la manivela es un elemento en forma de palanca que transforma el movimiento lineal de la biela en movimiento rotativo.

PALANCAS Y POLEAS

PALANCA:Es una máquina simple, es decir, un dispositivo capaz de modificar o generar una fuerza y transmitir desplazamiento

POLEAS:Mecanismo que consiste en una rueda giratoria de borde acanalado, por el que se desliza una cuerda o cadena, y que sirve para mover o levantar cosas pesadas

CIRCULAR LINEAL

TORNILLO :Pieza cilíndrica o cónica, por lo general metálica, con resalte en hélice y cabeza apropiada para enroscarla

TUERCA :Pieza con un hueco labrado en espiral que ajusta exactamente en el filete de un tornillo

PIÑON : Rueda pequeña y dentada que engrana con otra mayor en una máquina CREMALLERA: Barra con dientes en uno de sus cantos, para engranar con un piñón y convertir un movimiento circular en rectilíneo o viceversa

Ruedas de friccion transmision por correa

Son elementos de máquinas y sistemas mecánicos que transmiten el movimiento de giro entre dos árboles de trans-misión gracias a la fuerza de rozamiento entre las superficies en contacto de las ruedas

Engranajes transmision por cadena

Tornillo sin fin corona

Son elementos mecánicos constituidos por una cadena de eslabones articulados que se adaptan a un engranaje. Sirven para transmitir un movimiento de arrastre

Es un medio compacto para reducir la velocidad y aumentar el par de giro especialmente en motores eléctricos pequeños
