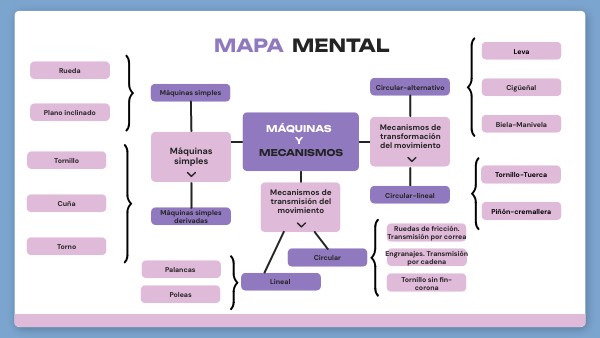

MAPA Mental
Un subtítulo genial
Leva
Rueda
Máquinas simples
Circular-alternativo
Cigüeñal
Plano inclinado
MÁQUINAS Y MECANISMOS
Mecanismos de transformación del movimiento
Biela-Manivela
Máquinas simples
Tornillo
Tornillo-Tuerca
Mecanismos de transmisión del movimiento
Circular-lineal
Cuña
Máquinas simples derivadas
Piñón-cremallera
Ruedas de fricción. Transmisión por correa
Torno
Circular
Engranajes. Transmisión por cadena
Palancas
Lineal
Tornillo sin fin- corona
Poleas
Máquinas simples
Las máquinas simples son conjunto de elementos móviles y fijos que permiten transmitir y transformar fuerzas y movimientos, consiguiendo con ello disminuir el esfuerzo necesario para realizar un trabajo.
Definición
Antecedentes Históricos
Desde siempre hemos intentado mejorar nuestra calidad de vida y acceder a nuevas cuotas de confort, por lo que durante nuestra evolución se fueron investigando formas y utensilios para disminuir el esfuerzo físico. No se sabe con exactitud en qué momento el ser humano comienza a utilizar las primeras máquinas simples, aunque se piensa que ya en el Paleolítico se conocían operadores tales como el plano inclinado, la cuña y la palanca. Estas tres máquinas, junto con el tornillo y la rueda (inventados tiempo después), constituyen lo que los griegos llamaron posteriormente “las cinco grandes”.
La rueda
Está formada por un cuerpo redondo que gira respecto de un punto fijo denominado eje. Normalmente siempre tiene que ir acompañada de un eje cilíndrico y de un soporte que mantiene al eje en su posición
La palanca consiste en una barra recta que puede moverse alrededor de un punto de apoyo llamado fulcro.El objetivo de la palanca es incrementar el efecto de una fuerza o cambiar su dirección.
El tornillo es un tipo de máquina simple que sirve de elemento de fijación o de unión de materiales formado por una cabeza y un cuerpo cilíndrico o cónico con una hélicehelicoidal. El tornillo se va girando mediante una herramienta adecuada que se adapta a su cabeza y la hélice va penetrando en el material.
El plano inclinado
El plano inclinado es una superficie plana que forma con otra un ángulo agudo (es decir, menor de 90º).Permite elevar cargas de manera más cómoda que en vertical, aunque para ello se tenga que realizar un recorrido más largo
La polea es una rueda que tiene el perímetro exterior diseñado específicamente para facilitar el contacto con ruedas o correas.Nos puede ayudar a subir pesos ahorrando esfuerzo
La polea
Los engranajes o ruedas dentadas son elementos mecánicos diseñados para transmitir movimientos giratorios. En este tipo de mecanismos, la transmisión de movimiento se produce por el contacto directo entre sus diferentes elementos. Al tener "dientes" o "ranuras", este sistema evita el problema de resbalamiento que se produce en la transmisión mediante poleas y correas.
Son elementos de máquinas que transmiten un movimiento circular entre dos ejes gracias a la fuerza de rozamiento entre dos ruedas que se encuentran en contacto directo. El sentido en el que giran las ruedas es contrario.
Transmisión por correa
Ruedas de fricción
La cuña consiste en una pieza de madera o de metal con forma de prisma triangular.Sirve para dividir cuerpos sólidos, para ajustar o apretar uno con otro para calzarlos o para llenar alguna raja. El funcionamiento de las cuñas responde al mismo principio del plano inclinado. Al moverse en la dirección de su extremo afilado, la cuña genera grandes fuerzas en sentido perpendicular a la dirección del movimiento
La Cuña
El torno es habitualmente utilizado para mover verticalmente grandes pesosSu configuración más sencilla consta de un cilindro, generalmente de madera, al que se fija una cuerda.Está atravesado longitudinalmente por un eje de acero sujeto en sus extremos mediante dos argollas que permiten su giro en posición horizontal. Al hacer rotar el cilindro sobre el eje, mediante una manivela se enrrolla la cuerda a la que se le ha atado el peso haciéndolo subir.
El torno
El mecanismo de piñón-cremallera permite transformar el movimiento rectilíneo en circular y viceversa. Como dice su nombre, siempre estará compuesto de dos elementos:Piñón, con movimiento circular la Cremallera, con movimiento rectilíneo.
Biela-manivela
La biela-manivela es un mecanismo que transforma un movimiento rectilíneo en un movimiento rotativo o viceversa, según sea la finalidad para la que vayamos a usarlo.
Este mecanismo es muy usado en motores de combustión interna, locomotoras y máquinas de coser, entre otras muchas máquinas.
El mecanismo tornillo sin fin - corona, también denominado tornillo sin fin - piñón, permite la transmisión de movimiento rotativo entre ejes de giro perpendiculares.
Este mecanismo es de gran utilidad para abrir puertas, cintas transportadoras, girar cámaras de seguridad o cualquier otro dispositivo.
Tornillo sin fin-corona
La Leva
La leva es un mecanismo que transforma un movimiento rotativo en un movimiento lineal alternativo.
Este mecanismo es muy usado en motores, máquinas de coser, atracciones de feria y en cualquier dispositivo donde haya elementos que suban y bajen (o se desplacen de un lado a otro) y que sean movidos por un motor, como pueden ser los tiovivos.
Cigüeñal
Un cigüeñal es un eje rotatorio que se emplea en las máquinas para convertir el movimiento alternativo de un pistón en un movimiento giratorio. Se trata de una de las piezas fundamentales en los motores de combustión interna ya que, sin este elemento, no se podría generar el movimiento del vehículo o de la máquina.
Se compone de una varilla roscada y una pieza con un agujero roscado (tuerca). Al girar la varilla, permaneciendo fija la tuerca, hace que esta última se desplace en sentido longitudinal del eje, con lo que se consigue transformar un movimiento circular uniforme en otro lineal.
