Palancas

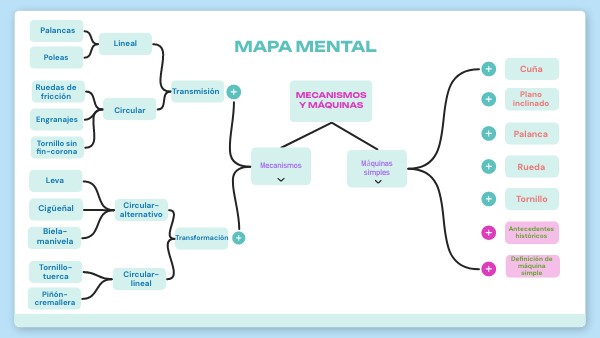

Mapa mental
Lineal
Poleas
Cuña
mecanismos y máquinas
Ruedas de fricción
Transmisión
Plano inclinado
Circular
Engranajes
Palanca
Tornillo sin fin-corona
Mecanismos
Máquinas simples
Rueda
Leva
Tornillo
Circular- alternativo
Cigüeñal
Antecedentes históricos
Biela-manivela
Transformación
Definición de máquina simple
Tornillo-tuerca
Circular-lineal
Piñón-cremallera
EL TORNILLO
Es un plano inclinado, pero enrollado sobre una superficie cilíndrica. Es capaz de multiplicar el esfuerzo que se le aplica, por eso se introduce con relativa facilidad en los materiales. El tornillo de Arquímedes era un tornillo sinfín que permitía elevar agua desde una zona inferior hasta otra zona superior (vídeo de la izquierda).
EL PLANO INCLINADO
Permite reducir el esfuerzo que sería necesario realizar para subir una carga desde un punto hasta otro de mayor elevación. A menor pendiente menor esfuerzo, pero mayor distancia a recorrer.
LA CUÑA
Es un plano inclinado doble. La fuerza que se aplica perpendicular a la base se transmite multiplicada en dos fuerzas perpendiculares a las caras de la cuña. Muchas herramientas tienen esta forma (formones, hachas, etc).
MECANISMOS DE TRANSMISIÓN
Los mecanismos de transmisión son aquellos en los que el elemento motriz (de entrada) y el elemento motor (de salida) mantienen el mismo tipo de movimiento.
RUEDAS DE FRICCIÓN
Las ruedas de fricción forman parte de algunas máquinas funcionando como elementos y son sistemas formados por dos o más ruedas situadas en contacto directo que transmiten un movimiento circular entre los ejes del mecanismo gracias a el rozamiento que se da entre las ruedas.
LOS MECANISMOS
Los mecanismos son uno de los tres elementos que componen una máquina, siendo los más importantes. Su función es trasladar el movimiento del elemento motriz (elemento que introduce la fuerza o el movimiento a la máquina), al elemento receptor (elemento que recibe el movimiento o la fuerza para realizar la función de la máquina). Los mecanismos están compuestos por uno o varios elementos, los operadores.
MÁQUINAS SIMPLES
Las máquinas simples son aquellas máquinas sencillas que realizan su trabajo en un único paso. (Más información en la definición de máquinas simples).Hay cinco grandes máquinas simples: -La cuña. -El plano inclinado. -La rueda. -La palanca. -El tornillo.
LEVA
La leva es un tipo de mecanismo capaz de transformar un movimiento circular a uno lineal alternativo.Así se produce un moviento de sube y baja o de un lado hacia el otro.
MECANISMOS DE TRANSFORMACIÓN
Se pueden definir los mecanismos de transformación como aquellos mecanismos en los que se produce un cambio de movimiento, es decir, el movimiento que recibe el elemento motriz es distinto del que recibe el elemento receptor.
DEFINICIÓN DE MÁQUINA SIMPLE
Las máquinas simples son aquellos dispositivos mecánicos que sirven para cambiar o transmitir una magnitud, así como la dirección de una fuerza y así facilitar un esfuerzo.
PIÑÓN-CREMALLERA
El mecanismo piñón-cremallera está formado, como su nombre indica, por un piñón (pieza con movimiento circular) y la cremallera (pieza con movimiento rectilíneo). Este mecanismo permite transformar el movimiento rectilíneo en circular y viceversa.
MECANISMOS DE TRANSFORMACIÓN CIRCULAR-LINEAL
Mecanismos de transformación circular-lineal: En este caso, el elemento de entrada tiene movimiento circular, mientras que el elemento de salida tiene movimiento lineal.
ANTECEDENTES HISTÓRICOS DE LAS MÁQUINAS SIMPLES
Las máquinas simples siempre han tenido como objetivo facilitar la vida de las personas y los esfuerzos físicos ya desde una fecha incierta pero probablemente cercana al Paleolítico. Por ello se inventaron la cuña, la palanca y el plano inclinado (posterioremente se inventaron el tornillo y la rueda).
LA PALANCA
La palanca es un operador formado por una barra rígida que se mece sobre un eje o fulcro.Dependiendo de la zona de la palanca donde se aplique la potencia (o fuerza) y las posiciones relativas de eje y barra obtenemos tres tipos de palancas: -Primer grado. -Segundo grado. -Tercer grado.
LA PALANCA
Es una máquina simple que con toda seguridad fue empleada por el ser humano desde el Paleolítico para realizar multitud de trabajos y tareas.
TORNILLO-TUERCA
Se compone de una varilla roscada (tornillo) y una pieza con un agujero roscado (tuerca). Al girar el tornillo permaneciendo fija la tuerca, hace que esta última se desplace en sentido longitudinal del eje, con lo que se consigue transformar un movimiento circular uniforme en otro lineal.
LAS POLEAS
Las poleas son ruedas que tienen la capacidad para girar libremente respecto a su eje de simetría y tienen una hendidura en su periferia llamada garganta, sobre ella se encuentran cuerdas, correas y cadenas para que se produzca el arrastre y movimiento de la polea.Hay tres tipos: -La polea fija. -La polea móvil. -Los polipastos.
LA RUEDA
Máquina simple de la que no se sabe a ciencia cierta sus orígenes (posiblemente Mesopotamia hace 5500 años). Puede transformar el movimiento circular en lineal y constituye parte fundamental en otras máquinas más complejas.
BIELA-MANIVELA
La biela-manivela es un mecanismo capaz de transformar el movimiento rectilíneo en uno rotativo o viceversa, dependiendo de la finalidad para la que vayamos a usarlo. Suele utilizarse en motores de combustión, locomotoras y máquinas de coser.
MECANISMOS DE TRANSFORMACIÓN CIRCULAR-ALTERNATIVO
Son mecanismos que transforman el movimiento circular en un movimiento alternativo, que es un movimiento de constante avance y retroceso en línea recta.
MECANISMOS DE TRANSMISIÓN LINEAL
Los mecanismos de transmisión lineal transmiten el movimiento, la fuerza y la potencia producidos por un elemento motriz o motor de manera lineal a otro punto.
MECANISMOS DE TRANSMISIÓN CIRCULAR
Los mecanismos de transmisión circular son aquellos que transmiten el movimiento, la fuerza y la potencia de forma circular desde el elemento motriz a los receptores.
TORNILLO SIN FIN- CORONA
El mecanismo tornillo sin fin - corona, también denominado tornillo sin fin - piñón, o tornillo sin fin -engranaje, permite la transmisión de movimiento rotativo entre ejes de giro perpendiculares.
Este mecanismo es muy útil para abrir puertas, cintas transportadoras, girar cámaras de seguridad o cualquier otro dispositivo.
CIGÜEÑAL
Un cigüeñal es un eje apoyado con contrapesos presente en ciertas máquinas (desde coches hasta juguetes) que, aplicando el principio del mecanismo de biela-manivela, transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa.
LOS ENGRANAJES. TRANSMISIÓN POR CADENA
Los engranajes, también conocidos como ruedas dentadas, son elementos mecánicos cuya función es transmitir movimientos giratorios o circulares. En estos mecanismos la transmisión del movimiento se da por el contacto directo entre sus distintos elementos. Los "dientes" o "ranuras" de los engranajes, permiten un mejor movimiento de las cadenas ya que las mismas se sujetan con mayor facilidad a los engranajes.
Mapa mental- mecanismos y máquinas
Ángela Cuevas Tablero
Created on June 3, 2024
