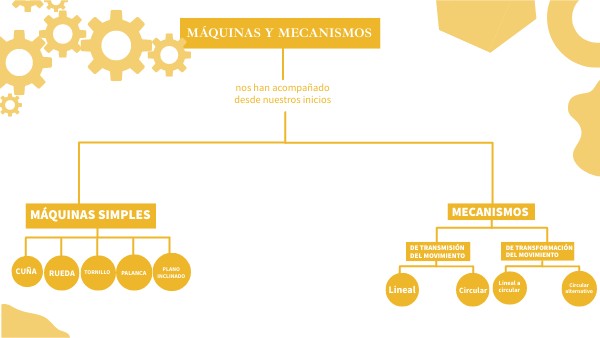

MÁQUINAS Y MECANISMOS
nos han acompañado desde nuestros inicios
MECANISMOS
MÁQUINAS SIMPLES
DE TRANSMISIÓNDEL MOVIMIENTO
DE TRANSFORMACIÓN DEL MOVIMIENTO
PLANO INCLINADO
CUÑA
RUEDA
TORNILLO
PALANCA
Lineal a circular
Circular alternativo
Lineal
Circular
PALANCAS
Es una máquina simple que usa una barra rígida y un punto de apoyo para transmitir fuerza. Esta fue usada en el paleolítico para diversas tareas y trabajos.
CUÑA
Es un plano inclinado doble en el cual la fuerza que se aplica perpendicular a la base se multiplica en dos fuerzas perpendiculares a las caras de la cuña. Es usada para hender o dividir cuerpos solidos, entre otras cosas.
RUEDA
Máquina simple cuyos orígenes son desconocidos (aunque se piensa que se inició en Mesopotamia, 5000 a.C), es capaz de transformar el movimiento circular en lineal y es una maquina esencial para nuestro día a día.
TORNILLO
El tornillo es parecido a un plano inclinado, pero enrollado sobre una superficie cilíndrica. Puede multiplicar el esfuerzo que se le aplica y por eso se introduce con de manera sencilla en los materiales.
PLANO INCLINADO
Máquina simple dedicada a reducir el esfuerzo que sería necesario para subir una carga desde un punto hasta otro de mayor elevación, a menos pendiente, menos esfuerzo, pero más distancia a recorrer.
ANTECENTES HISTÓRICOS
No se sabe con exactitud desde cuando hemos estado usando las máquinas. Lo que sí sabemos es que en el paleolítico ya se usaban máquinas simples como el plano inclinado, la cuña o la palanca. Posteriormente, la rueda y el tornillo también fueron usados para nuestro beneficio.
PALANCAS
PALANCAS
POLEAS
POLEAS
Las poleas son ruedas que pueden girar libremente respecto a su eje de simetría y que poseen una acanaladura o hendidura en su periferia llamada garganta. Sobre la garganta se disponen cuerdas, correas y cadenas para provocar el arrastre y movimiento de la polea. Funcionan por tracción y sirven para transmitir una fuerza y ayudarte a mover objetos pesados de una forma cómoda. Pueden ser de 3 tipos: polea fija, polea móvil y polipastos
Una palanca es una máquina simple cuya función consiste en transmitir fuerza y desplazamiento. Generalmente está compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo, también conocido como fulcro. Según los puntos en los que se aplique la fuerza y las posiciones del eje y de la barra, se pueden conseguir tres tipos diferentes de palancas: de primero, segundo y tercer género (o grado).
TORNILLO SIN FIN
TORNILLO SIN FIN
RUEDAS DE FRICCIÓN
RUEDAS DE FRICCIÓN
El mecanismo tornillo sin fin - corona permite la transmisión de movimiento rotativo vertical entre ejes de giro perpendiculares.
Este mecanismo es de gran utilidad para abrir puertas, cintas transportadoras, girar cámaras de seguridad o cualquier otro dispositivo.
ENGRANAJES
ENGRANAJES
Son elementos de máquinas que transmiten un movimiento circular entre dos ejes gracias a la fuerza de rozamiento entre dos ruedas que se encuentran en contacto directo. El sentido en el que giran las ruedas es contrario.
Los engranajes o ruedas dentadas son elementos mecánicos diseñados para transmitir movimientos giratorios. En este tipo de mecanismos, la transmisión de movimiento se produce por el contacto directo entre sus diferentes. Al tener dientes, este sistema evita el problema de resbalamiento que se produce con las poleas
TRANSMISIÓN POR CADENA
TRANSMISIÓN POR CADENA
La transmisión por cadena es un mecanismo de transmisión de movimiento circular entre ejes de giro paralelos unidos por una cadena. Esto permite distanciar ambos ejes de giro, lo que es muy útil.
TORNILLO-TUERCA
TORNILLO-TUERCA
PIÑÓN-CREMALLERA
PIÑÓN-CREMALLERA
Se compone de una varilla roscada y tuerca. Al girar la varilla, permaneciendo fija la tuerca, hace que esta última se desplace en sentido longitudinal del eje, con lo que se consigue transformar un movimiento circular uniforme en otro lineal.
El mecanismo de piñón-cremallera permite transformar el movimiento rectilíneo en circular y viceversa. Está compuesto por un piñón con movimiento circular) y una cremallera (movimiento lineal o rectilíneo)
LEVA
BIELA-MANIVELA
LEVA
BIELA-MANIVELA
CIGÜEÑAL
CIGÜEÑAL
Su función principal es transformar el movimiento lineal de los pistones en un movimiento circular. El cigüeñal está unido a las bielas y, estas a su vez a los pistones que se mueven por el proceso de combustión.
La biela-manivela es un mecanismo que transforma un movimiento rectilíneo en un movimiento rotativo o viceversa.
La leva-excéntrica es un mecanismo que transforma un movimiento rotativo en un movimiento lineal alternativo.
Junta Cardan
Junta Cardan
La junta Cardan es un mecanismo de transmisión de movimiento rotativo entre dos ejes que pueden formar casi cualquier ángulo.
Máquinas y mecanismos - Mapa Mental
Pablo Espigares Sesma
