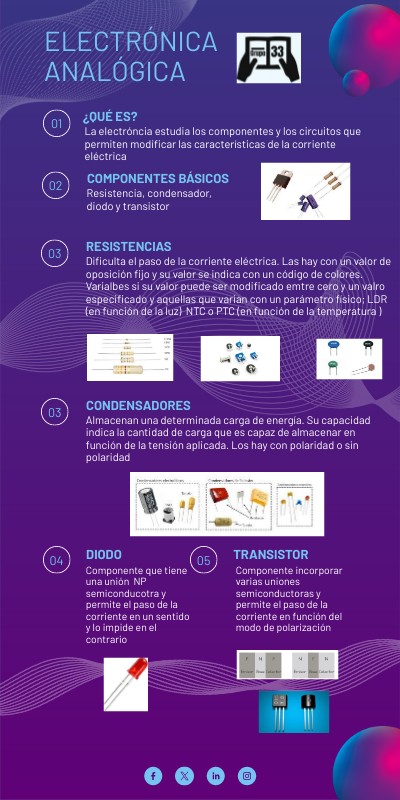

ELECTRÓNICA ANALÓGICA
¿QUÉ ES?
01
La electróncia estudia los componentes y los circuitos que permiten modificar las características de la corriente eléctrica
COMPONENTES BÁSICOS
02
Resistencia, condensador, diodo y transistor
RESISTENCIAS
03
Dificulta el paso de la corriente eléctrica. Las hay con un valor de oposición fijo y su valor se indica con un código de colores. Varialbes si su valor puede ser modificado emtre cero y un valro especificado y aquellas que varian con un parámetro físico; LDR (en función de la luz) NTC o PTC (en función de la temperatura )
CONDENSADORES
03
Almacenan una determinada carga de energía. Su capacidad indica la cantidad de carga que es capaz de almacenar en función de la tensión aplicada. Los hay con polaridad o sin polaridad
05
04
DIODO
TRANSISTOR
Componente que tiene una unión NP semiconducotra y permite el paso de la corriente en un sentido y lo impide en el contrario
Componente incorporar varias uniones semiconductoras y permite el paso de la corriente en función del modo de polarización
