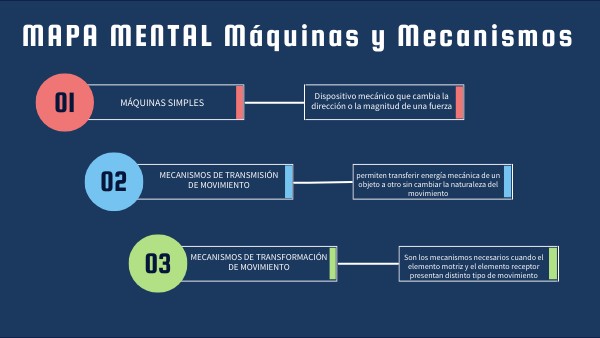

MAPA MENTAL Máquinas y Mecanismos
01
Máquinas simples
Imagines y videos sobre maquinas spimples
02
permiten transferir energía mecánica de un objeto a otro sin cambiar la naturaleza del movimiento
Mecanismos de Transmisión de Movimiento
03
Son los mecanismos necesarios cuando el elemento motriz y el elemento receptor presentan distinto tipo de movimiento
Mecanismos de Transformación de Movimiento
- Palanca Definición: Dispositivo que permite levantar o mover cargas aplicando fuerza en un punto. Ejemplo: Balancín de parque. - Polea Definición: Rueda con una cuerda o cable que cambia la dirección de la fuerza. Ejemplo: Sistema de izado de una bandera. - Plano Inclinado Definición: Superficie plana inclinada que facilita elevar objetos. Ejemplo: Rampa de acceso. - Tornillo Definición: Plano inclinado en espiral utilizado para fijar o elevar objetos. Ejemplo: Tornillos de carpintería. - Cuña Definición: Herramienta con forma de triángulo utilizada para separar o cortar materiales. Ejemplo: Hacha para cortar madera. - Rueda y Eje Definición: Combina una rueda con un eje central para mover cargas más fácilmente. Ejemplo: Carretilla.
- Engranajes - Definición: Ruedas dentadas que transmiten movimiento y fuerza entre ejes. - Ejemplo: Caja de cambios de un coche. - Correas y Poleas - Definición: Correas que conectan poleas para transmitir movimiento rotativo entre ejes. - Ejemplo: Sistema de transmisión en bicicletas. - Cadenas y Ruedas Dentadas - Definición: Similar a las correas y poleas, pero con cadenas metálicas. - Ejemplo: Cadena de transmisión de una motocicleta. - Tren de Engranajes - Definición: Serie de engranajes que transfieren movimiento y modifican velocidad y torque. - Ejemplo: Reloj mecánico.
Piñón-Cremallera - Definición: Convierte movimiento rotativo en movimiento lineal. - Ejemplo: Sistema de dirección de un coche. - Tornillo Sin Fin y Rueda Dentada - Definición: Transforma movimiento rotativo en un ángulo recto. - Ejemplo: Ajuste de altura de un asiento. - Leva y Seguidor - Definición: Convierte movimiento rotativo en movimiento lineal alternativo. - Ejemplo: Válvulas de un motor de combustión interna. - Biela-Manivela - Definición: Convierte movimiento rotativo en movimiento lineal y viceversa. - Ejemplo: Motor de un coche.
Mapa mental Máquinas y Mecanismos
Nicolás Caro Miiguel
Created on May 29, 2024
