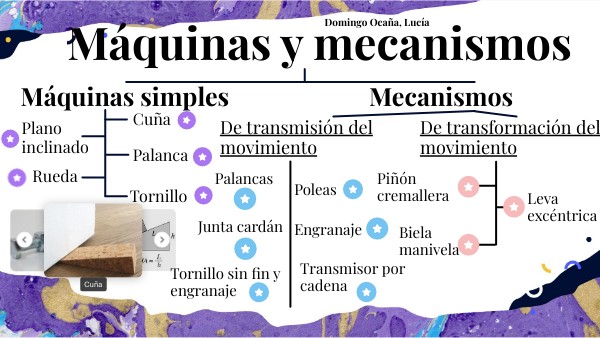

Máquinas y mecanismos

Domingo Ocaña, Lucía

Máquinas simples

Mecanismos

Cuña

De transmisión del movimiento

De transformación del movimiento

Plano inclinado

Palanca

Rueda

Palancas

Piñón cremallera

Poleas

Tornillo

Leva excéntrica

Junta cardán

Engranaje

Biela manivela

Transmisor por cadena

Tornillo sin fin y engranaje

Tornillo

Es un plano inclinado, pero enrollado sobre una superficie cilíndrica. Es capaz de multiplicar el esfuerzo que se le aplica, por eso se introduce con relativa facilidad en los materiales. Se utilizan para mantener dos coss unidas, para levantar o bajar algún peso. Por ejemplo, el tornillo que sujeta una estanteri o en el interior del tapón de una botella.

Plano inclinado

Permite reducir el esfuerzo que sería necesario realizar para subir una carga desde un punto hasta otro de mayor elevación. A menor pendiente menor esfuerzo, pero mayor distancia a recorrer.

Estos pueden ser ejemplos de planos inclinados

Leva y excéntrica

La leva-excéntrica es un mecanismo que transforma un movimiento rotativo en un movimiento lineal alternativo. Este mecanismo es muy usado en motores, máquinas de coser, atracciones de feria y en cualquier dispositivo donde haya elementos que suban y bajen (o se desplacen de un lado a otro) y que sean movidos por un motor, como pueden ser los tiovivos.

Transmisión por cadena

La transmisión por cadena es un mecanismo de transmisión de movimiento circular entre ejes de giro paralelos cuyos elementos no están en contacto, sino unidos mediante una cadena. Esto permite distanciar ambos ejes de giro, lo que es muy útil en nuestros días, como es el caso de la bicicleta, donde se transmite el giro de los pedales a la rueda motriz.

Piñón cremallera

El mecanismo de piñón-cremallera permite transformar el movimiento rectilíneo en circular y viceversa. Como dice su nombre, siempre estará compuesto de dos elementos: -Piñón, con movimiento circular.-Cremallera, con movimiento rectilíneo.

Tornillo sin fin y engranaje

Se denomina tornillo sin fin a una disposición que transmite el movimiento entre ejes que están en ángulo recto (perpendiculares). Cada vez que el tornillo sin fin da una vuelta completa, la corona que tiene unida avanza un número de dientes igual al número de entradas del sinfín. Este mecanismo es de gran utilidad para abrir puertas, cintas transportadoras, girar cámaras de seguridad o cualquier otro dispositivo.

La cuña

Es un plano inclinado doble. La fuerza que se aplica perpendicular a la base se transmite multiplicada en dos fuerzas perpendiculares a las caras de la cuña. Muchas herramientas tienen esta forma (formones, hacha, etc).

Palancas

Consiste esencialmente en una barra rígida que se apoya y puede girar sobre un punto, y que sirve para transmitir una fuerza.Puede utilizarse para amplificar la fuerza mecánica aplicada a un objeto, para incrementar su velocidad o distancia recorrida, en respuesta a la aplicación de una fuerza. En las palancas simples existen tres puntos de análisis que deben considerarse: la fuerza aplicada, la reacción (o resistencia) y el punto de apoyo.

Engranajes

Son elementos mecánicos diseñados para transmitir movimientos giratorios. En este tipo de mecanismos, la transmisión de movimiento se produce por el contacto directo entre sus diferentes elementos. Al tener "dientes" o "ranuras", este sistema evita el problema de resbalamiento que se produce en la transmisión mediante poleas y correas.

Rueda

Máquina simple de la que no se sabe a ciencia cierta sus orígenes (posiblemente Mesopotamia hace 5500 años). Puede transformar el movimiento circular en lineal y constituye parte fundamental en otras máquinas más complejas, sobre todo en la movilidad y vehículos.

Fija

Poleas

Las poleas fijas se sujetan a una plataforma u objeto fijo, por lo que están quietas, y la fuerza ejercida entre ellas es puramente de resistencia. Este tipo de poleas las solemos encontrar en la mayoría de máquinas del gimnasio

Las poleas son ruedas que pueden girar libremente respecto a su eje de simetría y que poseen una acanaladura o hendidura en su periferia llamada garganta. Sobre la garganta se disponen cuerdas, correas y cadenas para provocar el arrastre y movimiento de la polea.

Móvil

La polea móvil es un conjunto formado por dos poleas. Una de ellas está fija, mientras la otra puede desplazarse linealmente al subir y bajar la carga.

Polipastos

Es un conjunto de poleas combinadas que nos permite elevar gran peso con poca fuerza. Está formado por poleas fijas y poleas móviles. Cuantas más poleas, menos fuerza hay que aplicar.

Polipasto

De 1er grado

Palancas

Son aquellas en las que el punto de apoyo está entre la fuerza aplicada y la fuerza resistente.

La palanca es un operador compuesto de una barra rígida que oscila sobre un eje (fulcro). Según los puntos en los que se aplique la potencia (fuerza que provoca el movimiento) y las posiciones relativas de eje y barra, se pueden conseguir tres tipos diferentes de palancas a los que se denomina: de primero, segundo y tercer género (o grado).

De 2o grado

El punto de apoyo está situado en un extremo y cerca de él está la resistencia. En estas, la resistencia se mueve en la misma dirección que la fuerza.

De 3er grado

La potencia se encuentra entre la resistencia y el fulcro. Se caracteriza en que la fuerza aplicada es mayor que la resultante.

Biela manivela

El sistema biela-manivela está constituido por un elemento giratorio denominado manivela, conectado a una barra rígida llamada biela, de modo que cuando gira la manivela, la biela está forzada a avanzar y retroceder sucesivamente. Este mecanismo transforma el movimiento circular en movimiento rectilíneo alternativo.

Junta Cardán

La junta cardán es un mecanismo mecánico que permite transmitir la potencia de un eje a otro, aunque estos ejes no estén alineados, de movimiento rotativo entre dos ejes que pueden formar casi cualquier ángulo.
