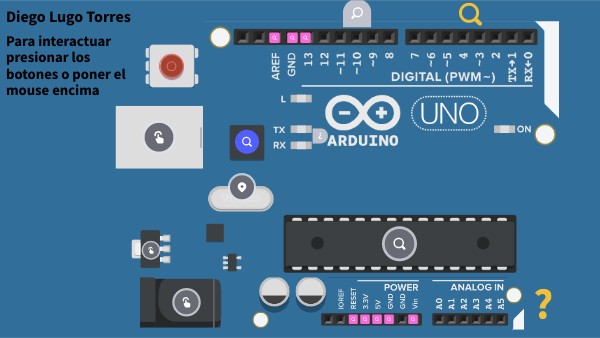

Para interactuar presionar los botones o poner el mouse encima
Alimentación USB/5VDC
Arduino UNO puede ser alimentado desde un cable USB tipo B o mini conectado a tu ordenador, o desde una fuente de alimentación entre 6V y 18V. En este caso esta parte es una conexion usb
Fuente de alimentacion
La fuente de alimentacion suministra energia electrica al arduino la cual es necesaria para su correcto funcionamiento, esta puede provenir de diversas fuentes y variar como se comporta cada una de acuerdo a esto
Regulador de voltaje
Este componente controla la cantidad de voltaje que entra en la placa de Arduino, evitando que un voltaje excesivo dañe el circuito.
Puerto de conexiones
- 5 entradas o salidas auxilares (8-13)
- 3 salidas (9, 10 y 11) que permiten la modulación por ancho o de pulso.
Puertos de entrada analogicos
Estos pines bajo (A0 a A5 ) pueden leer la señal de un sensor analógico y convertirla en un valor digital que podemos interpretar.
Puertos digitales
Estos pines se pueden utilizar tanto para la entrada digital (como para detectar la pulsación de un botón) como para la salida digital (como para alimentar un LED).
Led TX y RX
Son pines responsables de pines responsables de la comunicación serie. Estos LED se activan visualmente cuando la placa recibe o transmite datos.
- TX: Transmision de datos
- RX: Recepcion de datos
