Partes de Arduino

David Siddhartha Juárez Inclán 6JV

Click a los componentes para ver sus funciones

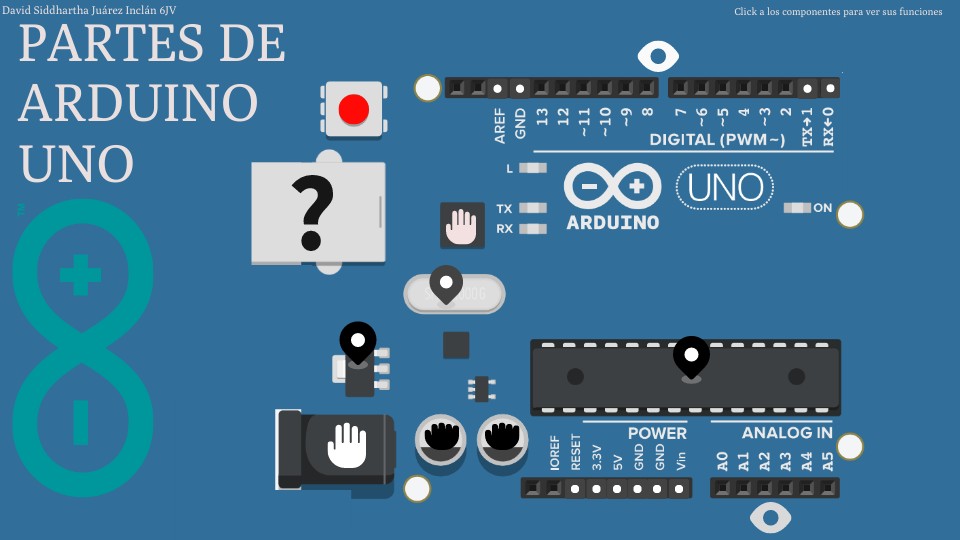

PARTES DE ARDUINO UNO

Pines Análogicos

Los pines analógicos en una placa Arduino son entradas que permiten medir voltajes analógicos en lugar de simplemente leer niveles de voltaje digital

Los pines analógicos permiten medir voltajes variables en un rango específico. A diferencia de los pines digitales, que solo pueden detectar niveles de voltaje alto (generalmente 5V) o bajo (0V), los pines analógicos pueden leer una variedad de voltajes dentro de un rango determinado. Por ejemplo, en una placa Arduino estándar, el rango es de 0 a 5 voltios. Los hace ideales para conectar sensores y otras fuentes de datos del mundo real

Pin de Reset

Es un puerto que se utiliza para restablecer la placa Arduino y reiniciar su programa en ejecución

Está conectado directamente al microcontrolador de la placa Arduino. Al aplicar un pulso de voltaje bajo en este pin, se reinicia el microcontrolador. Esto detiene la ejecución del programa que está en curso y lo vuelve a iniciar desde el principio. Al igual que con el botón de reinicio, el pin RESET permite reiniciar el programa cargado en la memoria del microcontrolador. A diferencia del botón de reinicio, que es operado manualmente por el usuario, el pin RESET puede ser controlado externamente por otro dispositivo o circuito.

Pin de GND

Los pines de Ground (GND) en una placa Arduino son conexiones de tierra que actúan como puntos de referencia para el sistema eléctrico

Los pines de Ground proporcionan una referencia común de voltaje cero en el sistema eléctrico. Es esencial tener una conexión a tierra para establecer un punto de referencia común y asegurar que los voltajes en el circuito se midan correctamente. También actúan como puntos de conexión para disipar corriente eléctrica excedente o de retorno al suelo. Esto es importante en circuitos que involucran componentes de alta potencia o que generan calor.

Pin de GND

Los pines de Ground (GND) en una placa Arduino son conexiones de tierra que actúan como puntos de referencia para el sistema eléctrico

Los pines de Ground proporcionan una referencia común de voltaje cero en el sistema eléctrico. Es esencial tener una conexión a tierra para establecer un punto de referencia común y asegurar que los voltajes en el circuito se midan correctamente. También actúan como puntos de conexión para disipar corriente eléctrica excedente o de retorno al suelo. Esto es importante en circuitos que involucran componentes de alta potencia o que generan calor.

Pines Digitales

Los pines digitales en una placa Arduino son puertos de entrada/salida que pueden funcionar en dos estados: alto (HIGH) o bajo (LOW), lo que corresponde a 5 voltios y 0 voltios, respectivamente

Los pines digitales pueden ser utilizados para controlar componentes electrónicos que tienen dos estados, como LEDs, relés, motores, etc. Al configurar un pin digital como salida y enviarle un estado alto (HIGH) o bajo (LOW), puedes encender o apagar estos componentes según sea necesario. Los pines digitales también se utilizan para comunicarse con otros dispositivos digitales, como sensores, pantallas, módulos de comunicación, entre otros. A través de protocolos de comunicación como I2C, SPI, UART, los pines digitales pueden enviar y recibir datos digitales para interactuar con estos dispositivos.Los pines digitales también pueden funcionar como entradas para leer señales digitales externas.

Pines Análogicos

Los pines analógicos en una placa Arduino son entradas que permiten medir voltajes analógicos en lugar de simplemente leer niveles de voltaje digital

Los pines analógicos permiten medir voltajes variables en un rango específico. A diferencia de los pines digitales, que solo pueden detectar niveles de voltaje alto (generalmente 5V) o bajo (0V), los pines analógicos pueden leer una variedad de voltajes dentro de un rango determinado. Por ejemplo, en una placa Arduino estándar, el rango es de 0 a 5 voltios. Los hace ideales para conectar sensores y otras fuentes de datos del mundo real

Pin de 3.3v

Es una salida que proporciona un voltaje fijo de 3.3 voltios

El pin de 3.3V proporciona una fuente de alimentación de 3.3 voltios, que puede ser utilizada para alimentar componentes o módulos que requieran este voltaje específico. Muchos dispositivos electrónicos, como sensores, pantallas, módulos de comunicación, y otros circuitos integrados, funcionan con un voltaje de 3.3V en lugar del voltaje estándar de 5V. Algunos dispositivos electrónicos, especialmente aquellos que se diseñan para ser eficientes en cuanto al consumo de energía, operan con un voltaje de 3.3V

Conector USB estándar

El conector USB estándar es un puerto que se encuentra en la mayoría de los dispositivos electrónicos modernos, incluidas las placas Arduino y permite la transferencia de datos entre algun dispositivo o periferico y la placa Arduino.

Pin de Vin

El pin VIN (Voltage In) en una placa Arduino es un punto de entrada de voltaje que se utiliza para alimentar la placa con una fuente de energía externa

Permite que la placa Arduino sea alimentada con voltaje externo, que puede provenir de una variedad de fuentes, como una batería, un adaptador de corriente o un panel solar. Esta entrada de voltaje es independiente de la alimentación a través del puerto USB y puede proporcionar una fuente de energía alternativa o complementaria para la placa. Puedes alimentar la placa Arduino con una variedad de voltajes, generalmente en el rango de 7 a 12 voltios, dependiendo del modelo de la placa.

Pin de 5v

Es una salida de voltaje que proporciona una fuente de alimentación de 5 voltios

El pin de 5V puede ser utilizado para alimentar componentes externos que requieran una fuente de alimentación de 5 voltios. Esto incluye una amplia variedad de dispositivos como sensores, módulos, pantallas, relés, entre otros. Simplemente conectas el componente al pin de 5V y a tierra (GND), y recibirá la energía necesaria para funcionar correctamente. Además de alimentar componentes externos, el pin de 5V también suministra energía a la propia placa Arduino.

Botón de Reinicio

El botón de reinicio permite restablecer el microcontrolador y reiniciar el programa que está ejecutando pues cuando presionas el botón de reinicio en una placa Arduino, estás reiniciando el microcontrolador que está en la placa, además, el botón de reinicio también reinicia el programa que está cargado en la memoria del microcontrolador y facilita la depuración de programas en Arduino.

Botón de Reinicio

El botón de reinicio permite restablecer el microcontrolador y reiniciar el programa que está ejecutando pues cuando presionas el botón de reinicio en una placa Arduino, estás reiniciando el microcontrolador que está en la placa, además, el botón de reinicio también reinicia el programa que está cargado en la memoria del microcontrolador y facilita la depuración de programas en Arduino.

Conector USB estándar

El conector USB estándar es un puerto que se encuentra en la mayoría de los dispositivos electrónicos modernos, incluidas las placas Arduino y permite la transferencia de datos entre algun dispositivo o periferico y la placa Arduino.

Pin de GND digital

Aunque el botón en sí mismo no es "de tierra" (Ground), se conecta a un pin digital y a tierra para formar un circuito simple que puede detectar cuándo el botón está siendo presionado.

Cuando el botón es presionado, cierra el circuito entre el pin digital y tierra (GND). Esto significa que el pin digital se conecta directamente a tierra, lo que provoca que el pin lea un estado lógico bajo (LOW). Cuando el botón se suelta, el circuito se abre y el pin digital deja de estar conectado a tierra, volviendo a su estado lógico alto (HIGH). De esta manera, puedes detectar cuándo el botón es presionado y cuándo es liberado.

Pin Tx1

El pin TX1 se utiliza para enviar datos serializados desde la placa Arduino hacia otro dispositivo externo. Utiliza el protocolo de comunicación serial UART (Universal Asynchronous Receiver/Transmitter) para enviar los datos, que pueden ser caracteres individuales, datos binarios o cualquier otro tipo de información que se necesite transmitir. Se puede conectar a otros dispositivos externos, como microcontroladores, sensores, módulos de comunicación, entre otros, para enviar datos desde la placa Arduino hacia estos dispositivos. Esto permite la comunicación y la coordinación entre diferentes componentes de un sistema electrónico.

El pin TX1 (Transmit 1) es un pin de salida serial transmitida que se encuentra en ciertas placas Arduino, como el Arduino Mega. Este pin se utiliza para enviar datos desde la placa Arduino hacia otro dispositivo externo utilizando comunicación serial

Pin AREF

El pin AREF (Analog REFerence) en una placa Arduino es una entrada que se utiliza como referencia de voltaje para las entradas analógicas

El pin AREF proporciona una referencia de voltaje para las conversiones analógico-digital (ADC) en la placa Arduino. Cuando se realiza una lectura analógica utilizando los pines analógicos (A0 a A5 en la mayoría de las placas Arduino), el microcontrolador convierte el voltaje medido en un valor digital utilizando esta referencia. Al proporcionar una referencia de voltaje personalizada a través del pin AREF, puedes ajustar el rango de voltaje dentro del cual se realizarán las conversiones analógico-digitales.

Fuente de Alimentación

La fuente de alimentación de Arduino es el componente que suministra energía eléctrica a la placa Arduino para que funcione correctamente. Puede provenir de diferentes fuentes de energía, y cada fuente tiene sus propias características y aplicaciones

Regulador de Voltaje

El regulador de voltaje en una placa Arduino es un componente esencial que se utiliza para estabilizar y regular el voltaje de entrada a un nivel constante y seguro para los componentes de la placa

Chip USB Control

El chip USB control que se encuentra en una placa Arduino es responsable de gestionar la comunicación entre la placa y un ordenador o dispositivo externo a través de un puerto USB

Cristal de 16Mhz

El cristal de 16MHz es un componente fundamental en la mayoría de las placas Arduino, ya que actúa como un oscilador que proporciona una señal de reloj precisa y estable al microcontrolador

El cristal de 16MHz genera una señal de reloj que determina la velocidad a la que el microcontrolador de la placa Arduino ejecuta las instrucciones del programa. Esta señal de reloj se utiliza como referencia de tiempo para sincronizar todas las operaciones del microcontrolador, incluyendo la ejecución de instrucciones, el manejo de interrupciones y el acceso a periféricos.

ATmega328P

Es un microcontrolador de la familia AVR de la empresa Microchip Technology, que se utiliza ampliamente en placas Arduino y en una variedad de otros dispositivos y proyectos electrónicos.

El ATmega328P está basado en la arquitectura AVR de Microchip, que es conocida por su eficiencia, velocidad y facilidad de programación. Esta arquitectura incluye una amplia variedad de periféricos integrados y características que lo hacen adecuado para una amplia gama de aplicaciones. Es un microcontrolador de propósito general que combina un procesador de 8 bits de alta velocidad con memoria flash, EEPROM y SRAM integradas. Esto lo hace ideal para una variedad de aplicaciones, incluyendo sistemas embebidos, automatización del hogar, control de dispositivos, electrónica educativa y mucho más.Cuenta con una amplia variedad de pines de entrada/salida (I/O) que pueden ser configurados como entradas digitales, salidas digitales o entradas/salidas analógicas. Esto permite conectar y controlar una variedad de dispositivos y sensores externos, como LEDs, botones, pantallas, sensores, motores, y mucho más.

Pin Rx0

El pin RX0 se utiliza para recibir datos serializados desde otro dispositivo externo hacia la placa Arduino. Utiliza el protocolo de comunicación serial UART (Universal Asynchronous Receiver/Transmitter) para recibir los datos, que pueden ser caracteres individuales, datos binarios o cualquier otro tipo de información que se necesite transmitir. Se puede conectar a otros dispositivos externos, como microcontroladores, sensores, módulos de comunicación, entre otros, para recibir datos desde estos dispositivos hacia la placa Arduino. Esto permite la comunicación y la coordinación entre diferentes componentes de un sistema electrónico.

El pin RX0 (Receive 0) es un pin de entrada serial que se encuentra en ciertas placas Arduino, como el Arduino Mega. Este pin se utiliza para recibir datos desde otro dispositivo externo utilizando comunicación serial

Capacitores

Los capacitores en una placa Arduino cumplen varias funciones importantes que contribuyen al correcto funcionamiento del sistema electrónico en general

Capacitores

Los capacitores en una placa Arduino cumplen varias funciones importantes que contribuyen al correcto funcionamiento del sistema electrónico en general
