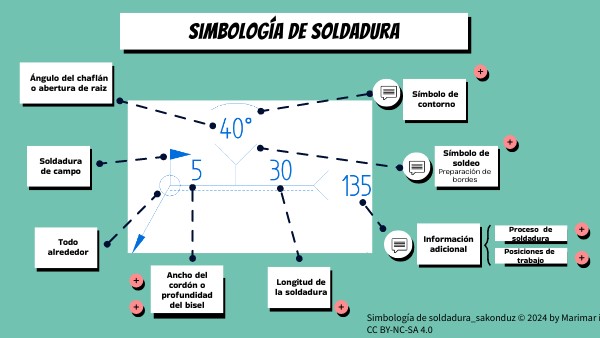

simbología de soldadura
Ángulo del chafláno abertura de raiz
Símbolo de contorno
Soldadura de campo
Símbolo de soldeo
Preparación de bordes
Información adicional
Proceso de soldadura
Todo alrededor
Posiciones de trabajo
Ancho del cordón o profundidad del bisel
Longitud de la soldadura
Simbología de soldadura_sakonduz © 2024 by Marimar is licensed under CC BY-NC-SA 4.0
Soldaduras intermitentes
n x l (e) :
- n: nº de cordones
- l: longitud de cada elemento
- e: espacio entre cada elemento
- Las soldaduras a tope serán siempre de penetración completa a no ser que se dé otra indicación.
- En las soldaduras en ángulo, se indicará el valor de la garganta "a" o el del lado del cordón "z".
Soldadura a tope
s= es la mínima distancia desde la superficie de la pieza al fondo de la penetración. Si las piezas a unir tienen distinto espesor, "s" máxima debe ser igual a la pieza más delgada. Si no hay indicación la penetración es completa.
