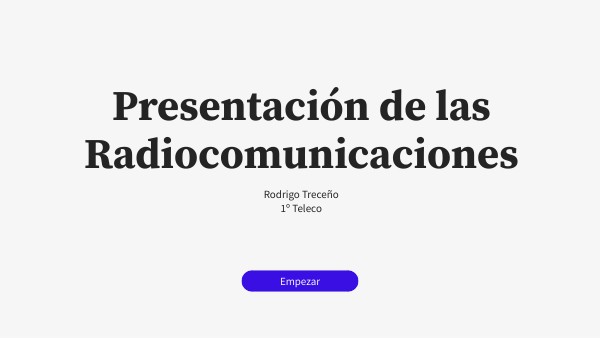

Presentación de las Radiocomunicaciones
Rodrigo Treceño1º Teleco
Empezar
Resumen
Podemos clasificar las tecnologías del campo de las radiocomunicaciones atendiendo el tipo que soporta:Sistemas de televisión, Sistemas de radio, Sistemas de telefonía, Sistemas de transmisión de datos y acceso vía radio a servicios fijos
La radiocomunicación es el envío y recepción de la informaciónentre 2 o más puntos mediante ondas radioeléctricas.El desarrollo de las radiocomunicaciones ha supuesto un gran avance en la sociedad y en la industria
Índice
Sis. de Televisión
Sistemas de Radio
Sistemas de TV y Radio
Servicios de Comunicación
Sistemas de telefonía
Sis. de transmisión de datos y acceso a servicios fijos
Radioenlaces
Sistemas de televisión
Desde su aparicion en los años 20 y 30 del S.XX. Han ido evolucionando y conviertiendo en un medio de comunicación popular. Se pueden clasificar en 2 tipos:
TV Terrestre
TV Satélite
TV Digital Terrestre
TV Analógica Terrestre
Sistemas de Radio
Radio Digital Terrestre
Radio Analógica Terrestre
FM o frecuencia modulada
AM u onda media
Sistemas de TV y Radio
Estos sistemas se emplean para transmititrse entre continentes o en sitios con orografías complicadas
Satélite artificial de comunicaciones
Características
Cinturón de Clarke
Servicios de comunicación
Se pueden clasificar en función de la ubicación del centro emisor:
Sistemas Fijos
Sistemas Móviles
Sistemas Transportables
Sistemas de Telefonía
Inventado en 1857 por Meucci, presentado en 1872 por Graham Bell. Los primeros teléfonos necesitaban de un cable entre usuarios. Hay 2 tipos de transmisión mediante radiocomunicaciones:
Sistemas de telefonía móvil privada
Sistema de telefonía móvil celular
2º generación
1º generación
4º generación
3º generación
5º generación
Sistemas de Transmisión de datos y acceso a servicios fijos
Comunicación punto a multipunto
Telefonía rural por acceso rural (TRAC)
Redes WLAN
Radioenlaces
Son conexiones que posibilitan la transmisión entre dos puntos mediante el uso de ondas electromagnéticas. las más empleadas trabajan en la banda de microondas, entre los 500 MHz y los 300 GHz. Son sensibles a fenómenos atmosféricos
Términos a tener en cuenta:
Ventajas
Sistemas móviles
Son unidades que poseen un equipo de radiocomunicaciones para desplazarse donde se produce la información
Sistemas de telefonía móvil portable
Sistemas orientados a grupos (camiones, taxis, etc). En este grupo tenemos los sistemas TETRA, PMR, PAMR
Sistemas Transportables
Esto es un párrafo listo para contener creatividad, experiencias e historias genial
Satélite artificial de comunicaciones
dispositivo creado por el ser humano y situado en órbita alrededor de la Tierra y se usa como estación repetidora
TV Satélite
La recepción por parte del usuario final se realiza mediante el uso de un satélite artificial. No confundir con sis.TV terrestres en los que intervenga satélites en pasos intermedios
3º generación
El estándar de la ITU es el IMT-2000, que sirve de base al desarrollo del UMTS, tenía una velocidad de transmisión de 2 mbps, servicios adicionales (internet, videollamadas, música y videojuegos), usa bandas de frecuencia de entre 1885-2025 MHz y 2110-2200 MHz. Se emplea el WCDMA, dando mayor velocidad de transmisión. El 3,5 G da una mayor velocidad aún con los sistemas HSUPA (3,75 G) y el HSPA
1º Generación
Los primeros TMA aparecen en la década de los 80. Usaban bandas de 450 MHz, evolucionando hasta los 900 MHz. El TACS permanecería en España hasta el 2003, sustituido por el sistema GSM
Cinturón de clarke
Es donde están ubicados todos estos tipos de satélites para sis. de radio y TV. Según cómo de cerca al cinturón se encuentren los satélites podemos encontrar vrias órbitas: órbita baja, órbita media, órbita geostacionaria y órbita alta
2º generación
El GSM es el estándar de telefonía digital. En esta generación se implementó la telefonía móvil entre todo el público. Usaban una banda de frecuencia de entre los 890-960 MHz. Luego llegó el GRPS implantando los servicios adicionales como el SMS y por último el EDGE que daba mayor velocidad de datos
TV Digital Terrestre
Este sistema permite la incorporación de nuevos programas, sonido multicanal con CD y una mayor calidad de imagen en comparación a la TV analógica. El DVB-T, ATSC y ISDB son los estándares de la TDT
Radio Digital Terrestre
Definido por el estándar DAB (digital audio broadcasting) en VHF. Los receptores son tan caros que ha frenado su desarrollo a gran escala. DAB proporciona redes de frecuencia única, con buena calidad de sonido
Radio Analógica Terrestre
Hay 2 tipos de sistemas: AM u onda media y FM u frecuencia modulada
FM o drecuencia modulada
Se transporta en VHF, dispone de más ancho de banda, mejorando la calidad del sonido y la difusión simultánea de 2 canales (estéreo), alcance menor, menos sensible a desvanecimientos. Receptores más complejos a los AM
TV Analógica Terrestre
En los últimos años han sufrido el proceso de apagón y sustitución por la TDT. Tenía un Nº reducido de programas, un uso ineficiente del ancho de banda, pocos servicios de valor añadido y ruido y doble imagen. El PAL, SECAM y NTCS eran los sitemas usado para este tipo de sistema
Comunicación punto a multipunto
Un único usuario puede ser escuchado simultáneamente por un nº elevado de receptores
Telefonía rural por acceso celular
En los 80, se diseñó una red de repetidores en la banda VHF y UHF, situados en puntos elevados y estratégicos. Ofrecían servicios de telefonía inalámbrica destinado a terminales fijos. Utilizaba una modulación analógica sin ningún cifrado, limitando la privacidad ya que las llamadas podían ser intereridas fácilmente. Su instalación en el domicilio del abonado consistía en una caja anclada a la pared en la que se alojaban los equipos y la antena necesaria para recibir la señal del repetidor. Este dispositivo ofrecía un interfaz similar a la línea telefónica cableada
AM u onda media
LA señal se transmite por modulación en amplitud. Señales de gran alcance en frecuencias medias. Fidelidad al sonido reducido
Características
- Poco tamaño y peso
- Consumen poca energía
- trabajan a grandes frecuencias, como GHz
- Vida útil limitada
Redes WLAN
Su función inicial era permitir interconectar varios ordenadores sin necesidad de instalar previamente cableado, se expande a dispositivos electrónicos. Estas redes se encuentran definidas por el estándar IEE 802.11 desde 1999, ha ido teniendo un proceso de revisión y actualización que continúa hoy en día. Su última modificación ha sido el 802,11 be
4º generación
Ofrece velocidades de hasta 300 Mbps. Da la necesidad de obtener información en cualquier momento y lugar. Tiene una red basada completamente en la IP, tiene una arquitectura de red más sencilla
Sistema de telefonía móvil celular
Cada estación de telefonía cubre un área geográfica llamada celda o célula. Han ido evolucionando hasta tener varias generaciones
TV Terrestre
Todos los elementos del sistema intervienen sobre la superficie de la TIerra
Sistemas Fijos
El centro emisor se encuentra en un lugar determinado y no se traslada.
5º generación
El IMT-2020 fue rebautizado como Recommendation ITU-RM 2150-0. Preveía picos de descarga de 20 Gbps y 10 Gbps de subida. El consorcio 3 GPP estableció el sis.5G new radio empleado para redes 5G
Términos a tener en cuenta
- Vano: distancia entre 2 puntos. No suele pasar los 50 Km
- Radiocanal: conjunto de frecuencias utilizadas en el radioenlace. Se usan 2 interferencias, 1 para cada sentido
- Frecuencias disponibles: la mayoría de los radioenlaces están por encima de los 10GHz
- Radioenlace analógico: es el que emplea modulaciones analógicas para transmitir la señal, normalmente FM
- Radioenlace digital: remplazan progresivamente a las analógicas
- Capacidad del enlace: cantidad de información que puede transmitir. Lo normal es el 2x2 a un enlace se envía 2 tramas de 2 Mbps
- Protección o elementos de reserva: es necesario contar con circuitos de reserva para disponer de ellos en caso de que el enlace principal falla
Ventajas
- Gran velocidad de despliegue de red
- Rápida instalación y mantenimiento sencillo
- Empleo de antenas muy directas qu evitan interferencias
