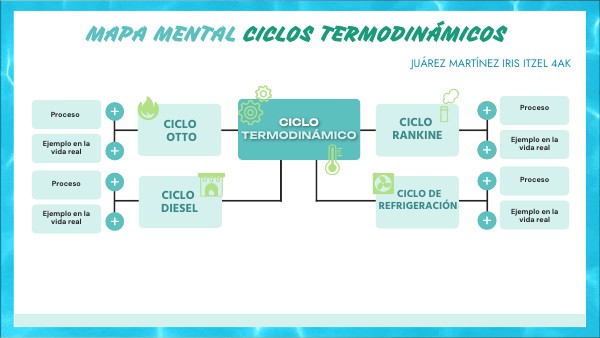

MAPA MENTAL CICLOS TERMODINÁMICOS

JUÁREZ MARTÍNEZ IRIS ITZEL 4AK

Ciclo TERMODINÁMICO

CICLO OTTO

Proceso

Proceso

CICLO RANKINE

Ejemplo en la vida real

Ejemplo en la vida real

Proceso

Proceso

CICLO DEREFRIGERACIÓN

CICLO DIESEL

Ejemplo en la vida real

Ejemplo en la vida real

CICLO OTTO

Se utiliza más en los motores de gasolina para generar la combustión interna. La energía mecánica que se origina a partir de la combustión se produce dentro de la cámara especial para producir movimiento.

CICLO DIESEL

Se transforma la energía química que proviene del combustible, en energía mecánica. El diesel permite mayor extracción de energía en comparación con los motores a gasolina.

Plantas de energía geotérmica que usan calor de la Tierra para hacer vapor y producir electricidad.

Caso 3

Plantas de energía térmica (termoeléctricas).

Caso 1

Centrales eléctricas nucleares que generar electricidad a partir de la energía nuclear.

Caso 2

Aires acondicionados residenciales y comerciales.

Caso 1

Refrigeradores domésticos.

Caso 2

Caso 3

Sistemas de refrigeración industrial para procesos de fabricación y almacenamiento de alimentos.

Pasos del proceso

• Compresión: El refrigerante se comprime, aumentando su temperatura y presión.
• Condensación: El refrigerante caliente se enfría y condensa en el condensador, liberando calor al entorno.
• Expansión: El refrigerante se expande, reduciendo su temperatura y presión.
• Evaporación: El refrigerante evapora en el evaporador, absorbiendo calor del entorno a enfriar.

Pasos del proceso

• Admisión: El aire es enviado hacia el cilindro a través de la válvula de admisión mientras el pistón se mueve hacia abajo.
• Compresión: La válvula se cierra, el pistón se desplaza hacia arriba y comprime el aire.
• Inyección de combustible: Se pone combustible diésel al aire caliente por medio de la válvula de inyección.
• Expansión:El combustible se enciende por la alta temperatura y se expande, empujando el pistón hacia abajo.
• Escape: La válvula de escape se abre para dar salida a los gases producto de la combustión, para retomar de nuevo el ciclo.

CICLO DE REFRIGERACIÓN

Utilizado en sistemas de refrigeración y aire acondicionado para transferir calor de un espacio a otro. Es decir, la unidad interior de un equipo de climatización extraiga calor del ambiente y lo libere a través de la unidad exterior.

Pasos del proceso

• Admisión: El pistón en el punto más alto, listo para el descenso se abre la válvula y se introduce la mezcla aire-combustible en el cilindro.
• Compresión: Al descender el pistón, cierra la válvula. La mezcla se comprime y se reduce el volumen mientras asciende el pistón.
• Expansión: Se hace la inyección de la mezcla explosiva con una chispa eléctrica y libera energía que empuja el pistón hacia abajo generando trabajo.
• Escape: El pistón al descenderse todo y luego de la combustión se abre la válvula de escape para dejar salir los gases resultantes para iniciar el ciclo.

Pasos del proceso

• Calentamiento: Una fuente de calor externa calienta el agua en una caldera para convertirla en vapor.
• Expansión: El vapor se expande en el contenedor y empuja una turbina, generando trabajo.
• Condensación: El vapor se enfría y condensa en un condensador de baja temperatura.
• Compresión: Una vez condensada el agua se bombea de regreso a la caldera, para repetir el ciclo otra vez.

Ciclo termodinámico: Es un conjunto de procesos donde un sistema es forzado a volver al mismo estado inicial. Se usan para generar movimiento como en aplicación de energía mecánica o eléctrica.

CICLO RANKINE

Funciona a base de vapor que se obtiene al calentar agua en una caldera y ese vapor se lleva a una turbina donde se crea la energía cinética.

Motores marinos diésel en embarcaciones de gran tamaño.

Caso 3

Motores diésel de vehículos comerciales, como camiones y autobuses.

Caso 1

Generadores diésel utilizados en plantas de energía.

Caso 2

Motores de aviación ligera.

Caso 3

Motor de combustión interna de un automóvil.

Caso 1

Motores pequeños de dos tiempos utilizados en motocicletas y cortadoras de césped.

Caso 2
