ANATOMÍA DEL CRÁNEO: HUESOS DE LA BASE

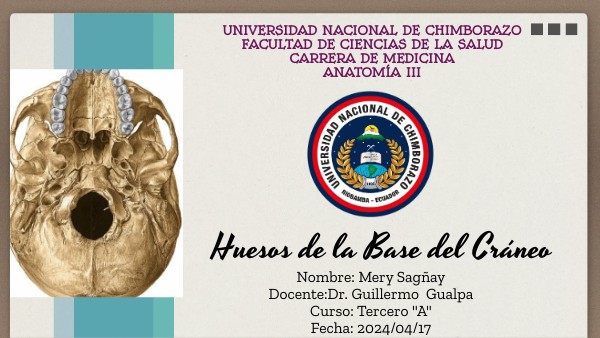

UNIVERSIDAD NACIONAL DE CHIMBORAZO FACULTAD DE CIENCIAS DE LA SALUD CARRERA DE MEDICINA ANATOMÍA III

Huesos de la Base del Cráneo

Nombre: Mery Sagñay Docente:Dr. Guillermo Gualpa Curso: Tercero "A" Fecha: 2024/04/17

2024-1S

Generalidades

Ubicación:

1. Parte inferior del cráneo humano.
2. Forma el suelo de la cavidad craneal, soportando el encéfalo y sirviendo como plataforma para estructuras anatómicas importantes.
3. Se conecta con la columna vertebral en la parte superior del cuello, permitiendo la transmisión de información entre el encéfalo y el cuerpo.

Composición:

• Formada por cuatro huesos: etmoides, esfenoides y temporales.

Funciones:

• Protege el encéfalo y estructuras neurovasculares importantes.
• Aloja orificios para el paso de nervios, arterias y venas.
• Sirve de punto de anclaje para músculos y ligamentos.

Base del cráneo

2024-1S

Generalidades

Base del cráneo

Fuente: (Martini, 2004)

Hueso etmoides

Descripción:

• Hueso único, mediano y simétrico.
• Localización: Delante del esfenoides y detrás de la escotadura etmoidal del hueso frontal.
• Función: Contribuye a la formación de las cavidades orbitarias y nasales.

Estructura: Compuesto por cuatro partes:

• Lámina vertical (sagital, anteroposterior y media)
• Lámina horizontal
• Dos laberintos etmoidales

Ubicación:

• Situado inferiormente a la porción orbitonasal del hueso frontal.
• Forma parte de la porción anterior y media de la base del cráneo.
• Completa la escotadura etmoidal del hueso frontal.
• Se une al hueso frontal mediante superficies anfractuosas.

Base del cráneo

Fuente: (Pró, 2014)

Hueso etmoides

LÁMINA VERTICALDivisión: Superior (crista galli) e inferior (lámina perpendicular) Crista Galli:

• Triangular
• Ubicación: Se proyecta hacia la cavidad craneal
• Dos caras laterales convexas
• Base: Unida a la lámina horizontal

Bordes:

• Posterior: Oblicuo inferior y posteriormente, termina en una cresta
• Anterior: Casi vertical, poco oblicuo inferior y anteriormente, se articula con el hueso frontal
• Vértice: Obtuso (inserción de la hoz del cerebro)

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso etmoides

LÁMINA VERTICALLámina Perpendicular:

• Forma:

1. Delgada, a menudo desviada a un lado
2. Pentagonal

• Dos caras excavadas por surcos vasculonerviosos

Bordes:

• Anterior: Se articula con la espina nasal del hueso frontal y los huesos nasales
• Anteroinferior: Oblicuo inferior y posteriormente, se une al cartílago del tabique nasal
• Posterior: Vertical, se articula con la cresta esfenoidal del hueso esfenoides
• Posteroinferior: Oblicuo inferior y anteriormente, se une al borde anterior del vómer
• Superior: Se confunde con la lámina horizontal del hueso etmoides

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso etmoides

Cara Inferior:

• Forma parte del techo de las cavidades nasales.

Canales Olfatorios: Alojan a los filetes del nervio olfatorio, excepto por dos orificios:

• Hendidura etmoidal: Ubicada junto a la crista galli, da paso a una prolongación de la duramadre.
• Agujero etmoidal anterior: Situado lateralmente a la hendidura etmoidal, está conectado al agujero medial del canal etmoidal anterior por el surco etmoidal.

Surco Etmoidal:

• Permite el paso del nervio etmoidal anterior, una rama del nervio oftálmico.

LÁMINA HORIZONTAL

• Forma: Cuadrada
• Ubicación: Se extiende de un borde a otro de la escotadura etmoidal, en la parte anterior de la base del cráneo

Superficies: Cara Superior (Endocraneal):

• Dividida por la crista galli en dos canales olfatorios.
• Presenta una depresión en la parte anterior donde descansa el bulbo olfatorio.
• Perforada por numerosos orificios de diferentes tamaños y formas (más pequeños y numerosos en la cara inferior).

Base del cráneo

Hueso etmoides

LABERINTO ETMOIDAL

• Cubo irregular, aplanado de lado a lado.
• Suspendido de los bordes laterales de la lámina cribosa.
• Se encuentra entre las cavidades orbitarias y las cavidades nasales.

1. Cara superior:

2. Cara anterior:

• Se articula con el hueso frontal y presenta canales etmoidales.

• Se articula con el hueso lagrimal y el maxilar, y presenta celdillas que se conectan con las celdillas lagrimales y maxilares.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Fuente (Latarjet & Liard, 2019)

Hueso etmoides

LABERINTO ETMOIDAL

4. Cara posterior

3. Cara Inferior

• Se articula con el maxilar y el palatino, y presenta celdillas que se conectan con las celdillas del maxilar y el palatino.

• Se une al hueso esfenoides y presenta celdillas que se conectan con las cavidades del hueso esfenoides.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Fuente (Latarjet & Liard, 2019)

Hueso etmoides

LABERINTO ETMOIDAL

6. Cara medial

5. Cara lateral

• Forma parte de la pared medial de la órbita.

• Irregular, da origen a las conchas nasales superior y media.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Fuente: (Rouviere & Delmas, 2005)

Hueso etmoides

LABERINTO ETMOIDAL

2. Cara anterior:

1. Cara superior:

• Se articula con el hueso lagrimal y el maxilar, y presenta celdillas que se conectan con las celdillas lagrimales y maxilares.

• Se articula con el hueso frontal y presenta canales etmoidales.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Fuente (Latarjet & Liard, 2019)

Hueso etmoides

Estructuras Importantes:

1. Apófisis unciforme: Delgada laminilla ósea en el meato nasal medio.
2. Agger nasi: Saliente por una celdilla etmoidal en relación con el extremo superior de la apófisis unciforme.
3. Bulla etmoidal: Celdilla etmoidal que forma un saliente alargado en el meato nasal medio.
4. Hiato semilunar: Espacio que separa la bulla etmoidal de la apófisis unciforme.
5. Trabécula uncibullar: Une el extremo superior de la bulla con el de la apófisis unciforme.
6. Surcos olfatorios: Albergan a los filetes del nervio olfatorio.

LABERINTO ETMOIDAL Conchas nasales:

• Superior: encima y detrás de la mitad posterior de la concha nasal media.
• Media: Se extiende a lo largo de toda la cara medial del etmoides.
• Suplementarias: Pueden existir uno o dos cornetes nasales etmoidales suplementarios (supremo y de Zuckerkandl) por encima de la concha nasal superior.

Meatios nasales:

• Medio: Limitado por la pared lateral de los meatos nasales y la cara medial del laberinto etmoidal.
• Superior: Ubicado por encima del cornete nasal superior.

Base del cráneo

Hueso eSFENOIDES

Generalidades:

• Hueso impar, mediano y simétrico.
• Ubicado como una cuña en la base del cráneo

Ubicación:

• Porción media de la base del cráneo.
• Entre el hueso etmoides y el hueso frontal (anteriores).
• Entre el hueso occipital y los huesos temporales (posteriores)

Estructura:

• Cuerpo central y tres apófisis a cada lado:
• Dos alas (mayor y menor) que se extienden a los lados.
• Una apófisis pterigoides que desciende verticalmente.
• Forma irregularmente cúbica con seis caras.

Base del cráneo

Fuente: (Martini, 2004)

Hueso eSFENOIDES

CARA SUPERIOR

• Yugo esfenoidal: Superficie cuadrangular y lisa en la parte anterior.
• Canal olfatorio: Continuación del canal en la línea media del yugo esfenoidal.
• Proceso etmoidal: Prolongación anterior del hueso esfenoides.
• Limbo esfenoidal: Cresta transversal que limita el yugo esfenoidal posteriormente.
• Surco prequiasmático: Canal óptico, ubicado posterior al limbo esfenoidal.
• Tubérculo de la silla: Limita el surco prequiasmático posteriormente y forma la parte anterior de la fosa hipofisaria.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

CARA SUPERIOR

Fosa hipofisaria:

• Aloja glándula pituitaria o hipófisis.
• Surco del seno intercavernoso
• Cresta sinostósica: Vestigio de la soldadura de dos huesos, limita la fosa hipofisaria posteriormente.
• Apófisis clinoides medias
• Dorso de la silla: Forma la vertiente posterior de la fosa hipofisaria.
• Superficie rugosa y plana, inclinada inferior y posteriormente.
• Continúa con el clivus del hueso occipital.
• El borde superior del dorso de la silla forma el reborde posterior de la fosa hipofisaria.
• Apófisis clinoides posteriores: Dos salientes a cada lado del borde superior del dorso de la silla.
• Escotaduras en los bordes laterales de las apófisis clinoides posteriores: Se relacionan con el nervio oculomotor y el seno petroso inferior.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

CARA ANTERIOR

• Forma parte del techo de las cavidades nasales.

Presenta:

• Borde anterior del proceso etmoidal: Lámina horizontal delgada que se articula con la lámina cribosa del etmoides.
• Cresta esfenoidal: Cresta media vertical que se une al borde posterior de la lámina perpendicular del etmoides.
• Canales esfenoidales: A cada lado de la cresta esfenoidal, cóncavos anteriormente, donde se abre el seno esfenoidal.
• Superficie anfractuosa lateral: Excavada por celdillas esfenoidales, se articula con los laberintos etmoidales y la apófisis orbitaria del palatino.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

CARA INFERIOR

• Cresta esfenoidal inferior: Continuación de la cresta esfenoidal en la línea media.
• Pico del esfenoides: Extremo anterior de la cresta esfenoidal inferior, muy prominente.
• Conducto esfeno-vomeriano medio: Entre la cresta esfenoidal inferior y el vómer.
• Cornetes esfenoidales (de Bertin): Superficies triangulares lisas a cada lado de la cresta media.
• Apófisis vaginal de la apófisis pterigoides: Saliente de la raíz de la lámina medial de la apófisis pterigoides.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

CARAS LATERALES

CARA POSTERIOR

• Alas menores y mayores del hueso esfenoides.
• Fisura orbitaria superior: Extremo medial entre el ala menor y el ala mayor.
• Surco del anillo tendinoso común: En la fisura orbitaria superior.
• Tubérculo subóptico: Saliente anterior al surco del anillo tendinoso común.
• Pared medial de la órbita: Lisa, anterior a la fisura orbitaria superior.
• Surco carotídeo: Canal superior y posterior a la raíz del ala mayor.
• Apófisis clinoides media: Entre el surco carotídeo y la fosa hipofisaria.

• Superficie cuadrilátera y desigual que se une al hueso occipital.
• Soldadura temprana entre el esfenoides y el occipital, sin rastro de articulación en el adulto.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

ALAS MENORES

• Dos láminas triangulares horizontales.
• Situadas a los lados del cuerpo del hueso esfenoides.
• Raíz superior delgada, prolonga el yugo esfenoidal.
• Raíz posteroinferior más estrecha, se origina inferior y posteriormente.
• Forman el conducto óptico que aloja nervio óptico y arteria oftálmica.
• Cara superior plana, continúa con la porción orbitaria del frontal.
• Cara inferior parte de la órbita, limita la fisura orbitaria superior.
• Borde anterior tallado en bisel, articulado con la porción orbitaria del frontal.
• Borde posterior libre, continúa con la apófisis clinoides anterior.
• Vértice afilado, se extiende lateralmente.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

ALAS MAYORES

• Son dos láminas triangulares que se extienden lateral y superiormente desde la porción posteroinferior de las caras laterales del cuerpo del hueso esfenoides.
• Forman parte de la base y las paredes laterales del cráneo.

Cara Cerebral (Endocraneal):

• Cóncava superior y posteriormente.
• Tres orificios importantes: agujero redondo, agujero oval y agujero espinoso.
• Presenta otras impresiones digitales, eminencias mamilares y surcos vasculares.

Cara Exocraneal:

• Cara orbitaria es plana y triangular, forma parte de la pared lateral de la órbita.
• Cara temporocigomática se subdivide en porción superior (temporal) e inferior (cigomática).

Bordes:

• Borde Medial: compuesto por segmentos anterior, medio y posterior.
• Borde Lateral: cóncavo posterior y superiormente, se articula con la porción escamosa del hueso temporal.

Ángulos:

• Ángulo anterior: formado por la unión de los bordes medial y lateral anteriormente, se articula con el hueso frontal y el parietal.
• Ángulo posterior: agudo, formado por la unión de los bordes medial y lateral posteriormente, se encuentra entre el hueso temporal y el parietal. La espina del hueso esfenoides se prolonga desde este ángulo.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso eSFENOIDES

APÓFISIS PTERIGOIDES

• Parte posterior del hueso esfenoides, contribuyendo a la formación de la fosa pterigoidea y la fosa infratemporal.
• Raíces: medial y lateral, que nacen respectivamente del cuerpo y el ala mayor del hueso esfenoides.
• Conducto Pterigoideo: Situado entre las raíces, paso de vasos sanguíneos y nervios.
• Láminas: lámina medial más delgada y una lateral más ancha. La unión entre ambas se da por el borde anterior de la lámina medial.
• Caras: anterior, medial, lateral y posterior.
• Fosas: fosa pterigoidea, ubicada entre las láminas medial y lateral, y la fosa escafoidea, una depresión en la fosa pterigoidea.
• Accidentes Óseos: agujero anterior del conducto pterigoideo, la apófisis vaginal, el surco vomerovaginal, el surco palatovaginal, la apófisis pterigoespinosa y la escotadura tubárica.

Base del cráneo

Fuente: (Rouviere & Delmas, 2005)

Hueso TEMPORAL

Generalidades:

• Hueso par y simétrico -parte lateral, media e inferior del cráneo.
• Alberga: órgano vestibulococlear, responsable del equilibrio y la audición.
• Su forma varía según la edad. Feto y el recién nacido: tres piezas óseas diferenciadas: escamosa, timpánica y petrosa. En el adulto: un bloque único.
• Presenta una porción intracraneal con numerosos conductos y cavidades.

Ubicación:

• Porción inferior y lateral del cráneo.
• Posterior al hueso esfenoides.
• Anterior y lateral al hueso occipital.
• Inferior al hueso parietal.

Desarrollo:

• Se forma antes del nacimiento a partir de tres porciones: escamosa, timpánica y petrosa.
• Estas porciones se sueldan durante el desarrollo, pero las suturas originales permanecen visibles.
• Las suturas ayudan a comprender la anatomía del hueso temporal en adultos.

Base del cráneo

Fuente: (Martini, 2004)

Hueso TEMPORAL

Porción Mastoidea:

• Ubicación: Parte posteroinferior del hueso temporal, detrás del conducto auditivo externo.
• Superficies: Caras exocraneal y endocraneal, apófisis mastoides y su relación con otras estructuras craneales.

Porción Petrotimpánica:

• Forma y Ubicación: Pirámide cuadrangular situada en la parte anteroinferior del hueso temporal, formando parte de la base del cráneo.

Porción Escamosa:

• Forma: Lámina delgada en forma de semicírculo.
• Características Exocraneales: Dividida en partes superior e inferior por la apófisis cigomática. Presenta la fosa mandibular y surcos vasculares.
• Características Endocraneales: Depresiones para circunvoluciones cerebrales y surcos vasculares.
• Borde Circunferencial: Conexión con otras partes del cráneo.

Porción Timpánica:

• Descripción: Forma de semicanal abierto hacia arriba. Aloja el conducto auditivo externo y la membrana timpánica.

Porción Petrosa:

• Descripción: Forma de pirámide con vértice hacia adelante y medial. Aloja estructuras del oído interno y nervios craneales.
• Suturas Importantes: Incluye la fisura petroescamosa y fisura timpanoescamosa.

Base del cráneo

https://www.google.com/url?sa=i&url=https%3A%2F%2Fprezi.com%2Fi%2Fdes9gzcleyvr%2Fgrupo-1-hueso-temporal%2F&psig=AOvVaw2ml0HES3-luvXJtxStH8Ji&ust=1713408829333000&source=images&cd=vfe&opi=89978449&ved=0CBQQjhxqFwoTCJCaorifyIUDFQAAAAAdAAAAABA4

Hueso TEMPORAL

Base del cráneo

BIBLIOGRAFÍA

• Drake, R. L., Vogl, A. W., & Mitchell, A. M. (2020). Gray. Anatomía para estudiantes. Elsevier Health Sciences.
• Escrich, M. P. (2019). CRECIMIENTO Y DESARROLLO DE LA BÓVEDA CRANEAL Y BASE DEL CRÁNEO. Universidad de Valparaíso.
• Latarjet, M., & Liard, A. R. (2019). Anatomía humana. Ed. Médica Panamericana.
• Martini, F. H. (2004). Atlas de anatomía humana. Pearson educación.
• Miranda-Merchak, A., Kuschel, C., Miranda, M., & Fuentes, A. (2018). Anatomía radiológica de la base de cráneo y los nervios craneales parte 1: Generalidades y base de cráneo. . Revista chilena de radiología, 24(3), 105-111.
• Moore, K. L., & Dalley, A. F. (2007). Anatomía con orientación clínica. Ed. Médica Panamericana.
• O'Rahilly, R., Müller, F., Gardner, E. D., & Gray, D. J. (1989). Anatomía de Gardner. Interamericana-McGraw-Hill.
• Pró, E. A. (2014). Anatomía clínica . Médica Panamericana., pp. 750-751.
• Rivero, D. C. (2022). Cabeza - Atlas de Anatomía. Atlas De Anatomía.
• Rohen, J. W., Yokochi, C., & Lütjen-Drecoll, E. (1998). Atlas de color de anatomía. Filadelfia: Lippincott Williams & Wilkins., Vol. 339.
• Rouviere, H., & Delmas, A. (2005). ANATOMIA HUMANA. CABEZA Y CUELLO. TOMO 1. Barcelona: Masson SA., 222-223.
• Sanz, R., Marsili, L., Vaca, L., Castellani, J., Pastorino, R., & Surur, A. Agujeros de la base del cráneo.
• Schünke, M., Schulte, E., & Schumacher, U. (2015). Prometheus. Texto y Atlas de Anatomía. Tomo 2. Ed. Médica Panamericana.
• Valenzuela, R., & Ebensperguer, E. (2002). Base de cráneo: Anatomía y patología tumoral. Revisión conceptual. Revista chilena de radiología, 8(4), 170-176.
• Wineski, L. E., & Snell. (2019). Snell, Anatomía clínica por regiones. Walters Kluwer.

Base del cráneo

2024-1S

muchas

Base del cráneo

GRACIAS
