Transcript

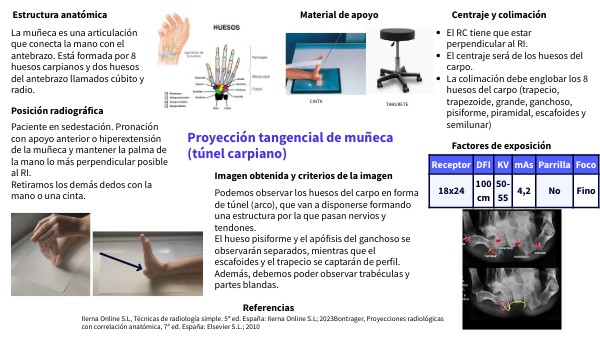

Centraje y colimación

Material de apoyo

Estructura anatómica

  • El RC tiene que estar perpendicular al RI.
  • El centraje será de los huesos del carpo.
  • La colimación debe englobar los 8 huesos del carpo (trapecio, trapezoide, grande, ganchoso, pisiforme, piramidal, escafoides y semilunar)

La muñeca es una articulación que conecta la mano con el antebrazo. Está formada por 8 huesos carpianos y dos huesos del antebrazo llamados cúbito y radio.

CINTA

TABURETE

Posición radiográfica

Paciente en sedestación. Pronación con apoyo anterior o hiperextensión de la muñeca y mantener la palma de la mano lo más perpendicular posible al RI. Retiramos los demás dedos con la mano o una cinta.

Proyección tangencial de muñeca (túnel carpiano)

Factores de exposición

Imagen obtenida y criterios de la imagen

Podemos observar los huesos del carpo en forma de túnel (arco), que van a disponerse formando una estructura por la que pasan nervios y tendones. El hueso pisiforme y el apófisis del ganchoso se observarán separados, mientras que el escafoides y el trapecio se captarán de perfil. Además, debemos poder observar trabéculas y partes blandas.

Referencias

Ilerna Online S.L, Técnicas de radiología simple. 5ª ed. España: Ilerna Online S.L; 2023Bontrager, Proyecciones radiológicas con correlación anatómica, 7ª ed. España: Elsevier S.L.; 2010
