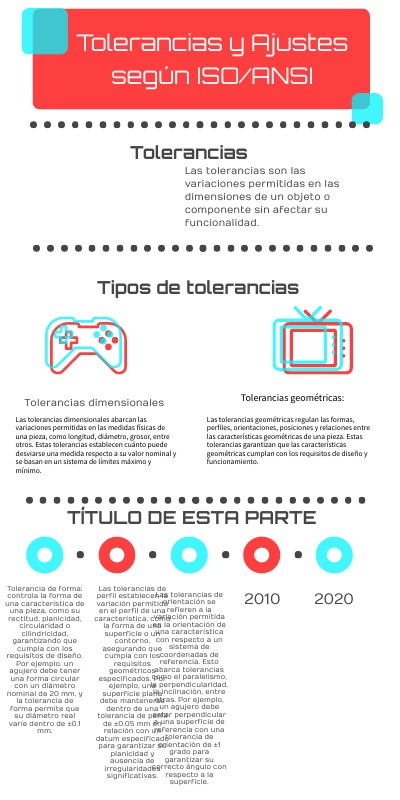

Tolerancias y Ajustes según ISO/ANSI

Tolerancias

Las tolerancias son las variaciones permitidas en las dimensiones de un objeto o componente sin afectar su funcionalidad.

Tipos de tolerancias

Tolerancias geométricas:

Tolerancias dimensionales

Las tolerancias dimensionales abarcan las variaciones permitidas en las medidas físicas de una pieza, como longitud, diámetro, grosor, entre otros. Estas tolerancias establecen cuánto puede desviarse una medida respecto a su valor nominal y se basan en un sistema de límites máximo y mínimo.

Las tolerancias geométricas regulan las formas, perfiles, orientaciones, posiciones y relaciones entre las características geométricas de una pieza. Estas tolerancias garantizan que las características geométricas cumplan con los requisitos de diseño y funcionamiento.

TÍTULO DE ESTA PARTE

Las tolerancias de perfil establecen la variación permitida en el perfil de una característica, como la forma de una superficie o un contorno, asegurando que cumpla con los requisitos geométricos especificados. Por ejemplo, una superficie plana debe mantenerse dentro de una tolerancia de perfil de ±0.05 mm en relación con un datum especificado para garantizar su planicidad y ausencia de irregularidades significativas.

Tolerancia de forma:controla la forma de una característica de una pieza, como su rectitud, planicidad, circularidad o cilindricidad, garantizando que cumpla con los requisitos de diseño. Por ejemplo, un agujero debe tener una forma circular con un diámetro nominal de 20 mm, y la tolerancia de forma permite que su diámetro real varíe dentro de ±0.1 mm.

Las tolerancias de orientación se refieren a la variación permitida en la orientación de una característica con respecto a un sistema de coordenadas de referencia. Esto abarca tolerancias como el paralelismo, la perpendicularidad, la inclinación, entre otras. Por ejemplo, un agujero debe estar perpendicular a una superficie de referencia con una tolerancia de orientación de ±1 grado para garantizar su correcto ángulo con respecto a la superficie.
