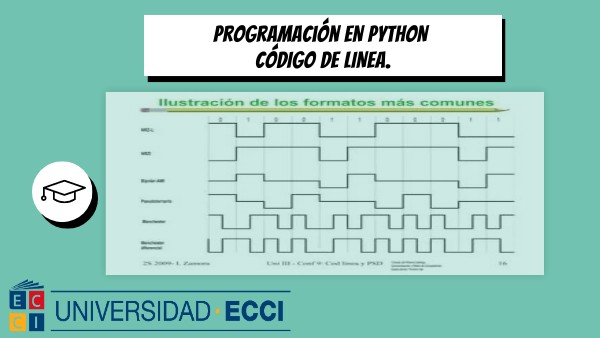

Programación EN PYTHON CÓDIGO DE LINEA.

CÓDIGO de linea.

CMI
MANCHESTER
AMI
MANCHESTER DIFERENCIAL

CÓDIGO DE LINEA.

RZ
NRZ
MANCHESTER DIFERENCIAL
  • En cada período de bit, hay una transición de fase a mitad de camino, como en el código de línea Manchester estándar.
  • Sin embargo, el valor del bit se determina por la presencia o ausencia de una transición de fase al comienzo del período de bit.
  • Si hay una transición de fase al inicio del período del bit, se representa un bit '1'.
  • Si no hay una transición de fase al inicio del período del bit, se representa un bit '0'.
NRZ
  • Para un bit '1', se utiliza un nivel de voltaje alto (o bajo, dependiendo de la convención utilizada) durante toda la duración del período del bit.
  • Para un bit '0', se utiliza un nivel de voltaje bajo (o alto) durante toda la duración del período del bit.
MANCHESTER
  • Cada período de bit se divide en dos mitades: la primera mitad representa el bit '0' y la segunda mitad representa el bit '1'.
  • Para un bit '0', se produce una transición de nivel bajo a alto en el medio del período del bit.
  • Para un bit '1', se produce una transición de nivel alto a bajo en el medio del período del bit.
RZ
  • Durante cada período de bit, se produce un pulso.
  • Si el bit es '1', el nivel de voltaje del pulso es alto durante la primera mitad del período del bit y vuelve a cero en la segunda mitad del período del bit.
  • Si el bit es '0', el nivel de voltaje del pulso es cero durante todo el período del bit.
AMI
  • Cada bit '1' se representa mediante un cambio en el nivel de voltaje.
  • Cada bit '0' se representa mediante la ausencia de cambio en el nivel de voltaje.
  • Para evitar problemas de sincronización y permitir la detección de errores, se utiliza una técnica de alternancia de polaridad.
CMI
  • El bit "1" se representa mediante una transición de voltaje.
  • El bit "0" se representa mediante la ausencia de una transición de voltaje.
  • Condición inicial, se inicia en - A
