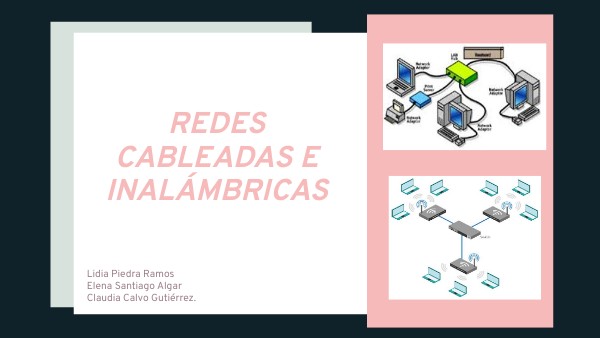

REDES CABLEADAS E INALÁMBRICAS

redes cableadas e inalámbricas

Lidia Piedra Ramos Elena Santiago Algar Claudia Calvo Gutiérrez.

ÍNDICE

01. Redes inalámbricas.

05. Tipos de cableado.

02. Dispositivos de interconexión.

06. Dispositivos de interconexión.

03. Ventajas y desventajas de redes inalámbricas

07. Ventajas y desventajas de redes cableadas.

04. Redes cableadas.

Redes inalámbricas

¿Qué es?

Una red inalámbrica conecta las computadoras sin utilizar cables de red. Los equipos utilizan comunicaciones por radio para enviar datos entre sí. Puede comunicarse directamente con otras computadoras inalámbricas o conectarse a una red existente a través de un AP inalámbrico.

Función

Las redes inalámbricas funcionan utilizando tecnología de radiofrecuencia, una frecuencia dentro de un espectro electromagnético asociada a la propagación de radio de onda. Cuando se alimenta una antena con una corriente de radiofrecuencia, se crea un campo electromagnético que después puede propagarse en el espacio.

Tipos de redes inalámbircas

WLAN: Wireless Local Area Network

WPAN: Wireless Personal Area Network

Se encuentran tecnologías basadas en Wi-Fi, un estándar de comunicación inalámbrica basado en la norma IEEE 802.11. Puede presentar mejoras con respecto a la velocidad según sus estándares y alcanza una distancia de hasta 20 km. Utiliza Access Point para distribuir equipos de comunicación inalámbricos, y ese mismo forma una red inalámbrica que interconecta dispositivos móviles o tarjetas de red inalámbricas.

En este tipo de red de cobertura personal, existen tecnologías basadas en HomeRF, Bluetooth, ZigBee, RFID mediante ondas de radio.

WWAN: Wireless Wide Area Network

Una WWAN difiere de una WLAN en que usa tecnologías de red celular de comunicaciones móviles como WiMAX, UMTS, GPRS, EDGE, CDMA2000, GSM, CDPD, Mobitex, HSPA y 3G para transferir los datos. También incluye LMDS y Wi-Fi autónoma para conectar a internet.

WMAN: Wireless Metropolitan Area Network

Para redes de área metropolitana se encuentran tecnologías basadas en WiMAX, es decir, Interoperabilidad Mundial para Acceso con Microondas, un estándar de comunicación inalámbrica basado en la norma IEEE 802.16. WiMAX es un protocolo parecido a Wi-Fi, pero con más cobertura y ancho de banda. También podemos encontrar otros sistemas de comunicación como LMDS.

Tipos según el rango de frecuencia

Ondas de radio: Son las que emplean las redes Wifi o Bluetooth. Son capaces de recorrer grandes distancias y atravesar materiales sólidos como paredes o edificios. Son multidireccionales.

Microondas: viajan en línea recta por lo que emisor y receptor deben estar alineados cuidadosamente. Tienen dificultades para atravesar edificios. Debido a la propia curvatura de la Tierra, la distancia entre los repetidores no debe exceder los 80 km de distancia. Es una forma económica de comunicar 2 zonas geográficas mediante 2 torres lo suficientemente altas para que sus extremos sean visibles.

Infrarrojos: Son incapaces de atravesar objetos sólidos por lo que están indicadas para transmisiones de corta distancia. Son muy cómodas para ordenadores portátiles pero no consiguen grandes velocidades de transmisión (por ejemplo, el mando de televisión).

Ondas de luz: Son unidireccionales. Se pueden utilizar para comunicar 2 edificios próximos. (por ejemplo, un laser).

Punto de acceso

Definición

Son dispositivos para establecer una conexión inalámbrica entre equipos y pueden formar una red inalámbrica externa (local o internet)

fUNCIÓN

El AP actúa como un puente entre los dispositivos inalámbricos y la red cableada, permitiendo que los dispositivos inalámbricos se conecten a la red y accedan a Internet y otros recursos en la red.

EXTENSOR DE RANGO WIFI

Definición

El extensor de rango recibe los paquetes de datos del router y los envían a los equipos con conectividad WiFi presente en el rango y posteriormente devuelven los mensajes de estos dispositivos hasta el router para que sean lanzados a la red.

Función

Funciona para expandir la señal de internet del enrutador principal a más habitaciones a una velocidad de 300 Mbps

Puente inalámbrico

Definición

Componente de hardware utilizado para conectar 2 o mas segmentos de red.

Función

Permite que naveguemos de forma inalámbrica sin estar pendientes de si nos llega la cobertura o no a nuestro dispositivo.

Apadtador wifi

Definición

Dispositivo que conecta el equipo a una red inalámbrica.

fUNCIÓN

Conecta el equipo a una red inalámbrica

Ventajas y desventajas de las redes inalámbricas

Desventajas

• Seguridad: Si una red inalámbrica no se instala correctamente o no se mantiene correctamente, puede causar graves amenazas a la seguridad. Una red inalámbrica no requiere la conexión de componentes físicos como los cables, sólo necesitan un adaptador inalámbrico, lo que aumenta automáticamente el riesgo de piratería informática, ya que los hackers pueden tener fácil acceso a la red.
• Ancho de banda limitado: las redes inalámbricas no pueden soportar VTC o videoconferencias ya que tienen un ancho de banda mínimo. También tiene una capacidad de expansión limitada, ya que no hay un espectro inalámbrico que ocupar.
• Velocidad: Transferir o compartir archivos es mucho más lento en una red inalámbrica. La velocidad también depende de la ubicación del usuario con respecto a la red.

Ventajas

• Accesibilidad: Las redes inalámbricas no necesitan cables, por lo que los usuarios pueden comunicarse incluso en movimiento. Permite a los usuarios desplazarse sin desconectarse. Como resultado, hay una mejora de la productividad.
• Fácil instalación: La instalación de una red inalámbrica es más rápida y sencilla que la de una red por cable. También reduce el uso de cables, que son difíciles de instalar y suponen un riesgo de seguridad.
• Mayor cobertura: Las redes inalámbricas tienen un mayor alcance que las redes por cable. Pueden extenderse fácilmente a lugares donde los cables no son accesibles.

Ventajas y desventajas de las redes inalámbricas

Desventajas

Ventajas

• Son propensas a las interferencias: Las redes inalámbricas son muy propensas a las interferencias; por lo tanto, la niebla, la radiación, las señales de radio o cualquier otra interferencia similar pueden causar un mal funcionamiento en una red inalámbrica. Además, cuando hay demasiados usuarios en la misma zona, la banda aérea por la que se transmiten las señales puede sobrecargarse.
• Alcance: El área de cobertura de una red inalámbrica es mínima. Un router inalámbrico típico permite que los usuarios que se encuentran dentro del rango de 45 a 90 metros puedan utilizar la red.

• Flexibilidad: La red inalámbrica es más flexible y adaptable que la red por cable.
• Rentabilidad: Al ser fácil de instalar y no necesitar cables, la red inalámbrica es relativamente más barata.
• Móvil y portátil: La red inalámbrica es fácil de transportar y reinstalar en otro lugar.
• Escalabilidad: El número de dispositivos de una red inalámbrica puede aumentar sin necesidad de cableado adicional.
• Eficiencia: Las redes inalámbricas permiten una mejor y mayor comunicación de datos. Con una red inalámbrica, la transferencia de información entre usuarios es mucho más rápida.

REDES CABLEADAS

• Una red cableada es una red en la que se conectan los dispositivos como ordenadores y otros periféricos, a través de un cable.
• Son los que utilizan un medio sólido(cable) para la transmisión.

• Este cable es el medio a través del cual fluye la información en una red alámbrica.
• Como son un conjunto de conductores metálicos aislados individualmente, el cable es posible que transmita energía eléctrica o pulsos eléctricos o lumínicos, para alimentar a algún sistema o para transmitir un tipo de señal o comunicación de control.
• Una red podrá usar uno o más tipos de cable, aunque este siempre esté sujeto a la topología de la red, el tipo de red que usa y el tamaño de la misma.

REDES CABLEADAS

La inversión estimada para cables en una instalación es de del 6% del coste total. aunque es cierto, que está verificado que el 70 % de los fallos producidos en una red son causados, por defectos del cableado.

La velocidad de transmisión, el alcance y la calidad (ausencia de ruidos e interferencias ) son los elementos que caracterizan este tipo de medio. El progreso y evolución de esta tecnología está orientada a la optimización de estas tres variables.

Un problema característico de la transmisión de datos por un cable eléctrico consiste en el campo magnético que se genera por la circulación de los electrones (inducción electromagnética)

La existencia de un campo magnético alrededor de un cable producirá interferencis en los cables próximos debido a este fenómeno.

Hay 3 tipos de cable: cable coaxial, Par trenzado, Fibra óptica. Uno de estos cables aporta una solución a los problemas mencionados previamente.

tIPOS DE CABLEADO

• Dependiendo del número de trenzas por unidad de longitud, los cables se dividen en diversas categorías (1,2,3,4,5,6,7 y 8.)

• Cuanto mayor sea el número de trenzas, mayor es la velocidad de transferencia debido a la producción de menos interferencias.

Par trenzados

Es el cable más utilizado, siendo parecido al cable telefónico. Consta de 8 hilos trenzados de dos a dos identificados por colores para hacer más fácil su instalación, siendo trenzadas con objeto de reducir interferencias eléctricas. Hay 2 tipos de Mbps: UTP: par trenzado no apantallado. Más barato, sencillo, y flexible. STP: par trenzado apantallado. Más protegido y menos flexible.

En los pares de cables hay dos clasificaciones:

• Por catergorías: concretan las características del cable.
• Por clases: Concreta las distancias premitidas, el ancho de banda y las aplicaciones para las que es útil.

COMPARACIÓN CON PAR TRENZADO

Cable coaxial

• Menos susceptible a interferencias.
• Usado a mayores distancias.
• Tramos más largos entre repetidores y estaciones, así como, más estaciones en una ínea compartida.
• Más frencuencua y velocidad de transmisión.

El cable coaxial es parecido al cable que se usa en las antenas de televisión ya que esta provisto de un hilo d ecobre en la parte central rodeado por una malla metálica y separados ambos elementos conductores por un cilindro de plástico, protegidos por una cubierta exterior.

1. Coaxial grueso: Empezó a utilizarse en LAN pero actualmente solo se usa la estructura troncal de distribución de la red. Hay 2 tipos:
1. RG-100: Núcleo de 2,6 mm,malla de 9,5 mm, cable de 1 cm de diámetro.
2. RG-150 : secuencia de capas trenzadas que protegen más de las interferencias electromagnéticas. Núcleo 3,7 mm, malla 13,5 mm cable 1,5 cm de diámetro.
2. Coaxial fino: Más flexible, más fácil de instalar, más caro y menor inmunidad frente a interferencias. Núcleo 1,2 mm, malla 4,4 mm, cable 0,5 cm. El más utilizado es el RG-58.
3. Coaxial de banda ancha: Utilizado para transmisión analógica, para el envío de la señal de televisión pro cable .

DISPOSITIVOS DE INTERCONEXIÓN RED CABLEADA

SWITCHES DE TIPO CABLEADO

ROUTER DE TIPO CABLEADO

• En los routers de tipo cableado se incluyen todos aquellos que hacen las conexiones físicamente de los dispositivos mediante un cable. Estos utilizan redes telefónicas con el objetivo de realizar la conexión a la red del proveedor del servicio de internet.
• Su función principal es transformar las señales analógicas en digitales, y al revés.
• Si queremos transferir archivos máxima velocidad entre dispositivos, el cable de red Ethernet será mejor que el Wifi, ya que en ellos podrían producirse ataques y bloquear estas comunicaciones inalámbricas mientras que sería imposible a través de una red Ethernet.

• Un switch se instala en un Rack de Red y conecta físicamenete los dispositivos de tu red,mediante cables conectados a tus dispositivos.
• Es un dispositivo de Capa 2, la información que reciben está encapsulada en porciones conocidad como Tramas que viajan por los cables hasta él.
• Utiliza las direcciones MAC acompañando a las Tramas para identificar remitentes y destinatarios.

DISPOSITIVOS DE INTERCONEXIÓN RED CABLEADA

HUBS

PUNTOS DE ACCESO

• Un Hub es un repetidor multipuerto, que se comporta como un concentrador y conecta varios cables que vienen de diferentes conexiones.
• Los concentradores no pueden filtrar datos, siendo los paquetes de datos enviados a todos los dispositivos conectados.

• Estos hubs no tienen inteligencia para una mejor ruta para los paquetes por lo que habrá ineficiencia y desperdicio.

• El punto de acceso se conecta al router principal, a través d eun cable Ethernet que le aporta la máxima velocidad de la red que puede para distribuirla mediante el Wifi a zonas donde el router principal no llega.

ventajas y desventajas de redes cableadas.

ventajas DESVENTAJAS

1. Limitaciones físicas: Requieren la instalación de cables físicos, por lo que en ciertos lugares de edificios u otras áreas puede ser difícil . Así mismo, la longitud del cable puede limitar la distancia a la que se conectan los dispositivos.2. Menos escalables: La adicción de nuevos dispositivos puede producir una instalación de más cables, lo que sería costoso y duradero. Sin embargo, en las inalámbricas tan solo habría que conectarlos a la red wifi, estos nuevos dispositivos.3. Mantenimiento: Los cables pueden estropearse con el paso del tiempo provocando interrupciones en ña red. Además, su mantenimiento requiere un coste adicional y tiempo.

1. Interferencia mínima: Son menos propensas a la interferencia electromagnética y de radio, lo que podría interrumpir a las conexiones inalámbricas.2. Menor latencia: Ofrencen menor latencia por lo que los datos viajan más rápidos de un punto. Sobre todo se ve reflejado en los juegos en línea o videollamadas, donde podría producir efectos en el rendimiento.3.Mayor capacidad de carga: Soportan un superior tráfico de datos conr especto a las inalámbricas y por ellos son ideales para las situaciones en las que necesitan transferir muchos datos.

¿Qué es un router?

Definición: Dispositivo que te permite interconectar redes con diferente prefijo en su dirección IP.

FUNCIÓN : Establecer la mejor ruta que destinará a cada paquete de datos para llegara la red y al dispositivo de destino.

¿Qué es un switch?

DEFINICIÓN: Dispositivo de interconexión que se usa para conectar equipos en red formando lo que conocemos como una red de área local (LAN) y cuyas especificaciones técnicas siguen el estándar Etherne

FUNCIÓN: Dispositivo de capa 2 que transmite la información a través de cables en una red. Tiene cualquier número de puertos en la parte delantera para conexiones físicas.

¿Qué es un HUB?

Consectetur adipiscing elit

DEFINICIÓN:Dispositivo de red que permite centralizar diferentes nodos de una red de computadoras .FUNCIÓN: Su principal función es concentrar o conectar dos o más equipos o componentes entre ellos, con el objetivo de que puedan comunicarse e intercambiar datos mutuamente.

¿Qué es un punto de acceso?

DEFINICIÓN: Es un dispositivo el cual se trata de una ampliación del router, es decir, como crear un "segundo router" para ofrecer mejor conectividad donde el router principal no llega. FUNCIÓN: Crear un punto de acceso a Internet donde no lo hay.
