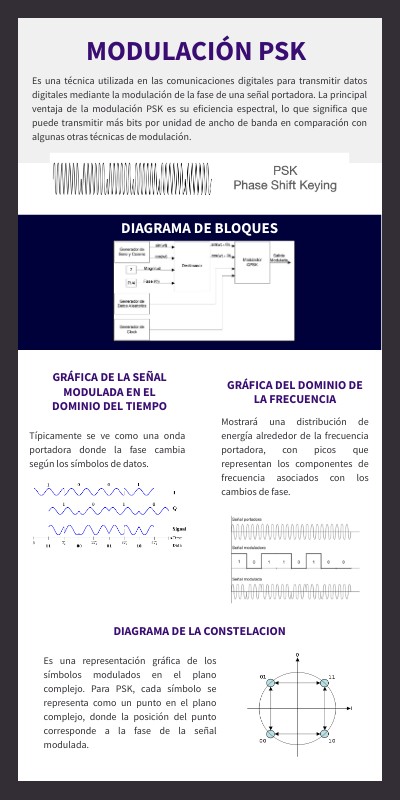

MODULACIÓN PSK
Es una técnica utilizada en las comunicaciones digitales para transmitir datos digitales mediante la modulación de la fase de una señal portadora. La principal ventaja de la modulación PSK es su eficiencia espectral, lo que significa que puede transmitir más bits por unidad de ancho de banda en comparación con algunas otras técnicas de modulación.
DIAGRAMA DE BLOQUES
GRÁFICA DE LA SEÑAL MODULADA EN EL DOMINIO DEL TIEMPO
GRÁFICA DEL DOMINIO DE LA FRECUENCIA
Mostrará una distribución de energía alrededor de la frecuencia portadora, con picos que representan los componentes de frecuencia asociados con los cambios de fase.
Típicamente se ve como una onda portadora donde la fase cambia según los símbolos de datos.
DIAGRAMA DE LA CONSTELACION
Es una representación gráfica de los símbolos modulados en el plano complejo. Para PSK, cada símbolo se representa como un punto en el plano complejo, donde la posición del punto corresponde a la fase de la señal modulada.
