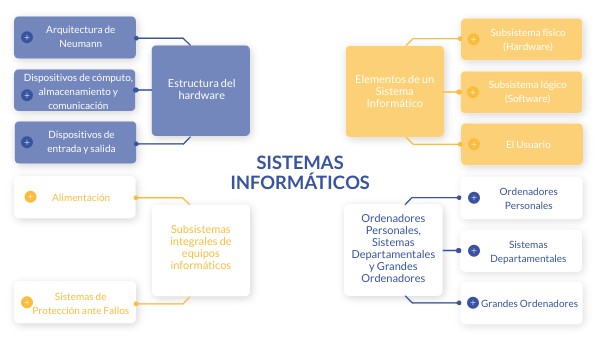

MAPA MENTAL

Arquitectura de Neumann

Subsistema físico (Hardware)

Dispositivos de cómputo, almacenamiento y comunicación

Elementos de un Sistema Informático

Estructura del hardware

Subsistema lógico (Software)

Dispositivos de entrada y salida

El Usuario

SISTEMAS INFORMÁTICOS

Ordenadores Personales

Alimentación

Ordenadores Personales, Sistemas Departamentales y Grandes Ordenadores

Subsistemas integrales de equipos informáticos

Sistemas Departamentales

Sistemas de Protección ante Fallos

Grandes Ordenadores

Zócalo de CPU (Socket)

SISTEMAS INFORMÁTICOS

ATX

Ranuras de RAM y de expansión

Lorem ipsum dolor sit

Buses y Conectores

POST (Power-On Self-Test)

PCI Express

La placa base (Mainboard)

Inicialización del Hardware

Secuencia de Arranque de un Equipo Informático y el Gestor de Arranque (Bootloader)

Firmware

Gestor de Arranque (Bootloader)

Lorem ipsum dolor sit

Chipset

Selección, carga e inicio del sistema operatiivo

TPM

Flashback BIOS

Una vez finalizado el POST, el hardware se activa y se prepara para iniciar el sistema operativo. Durante este proceso, la placa base y otros componentes del ordenador establecen conexiones y se preparan para cargar el software necesario para iniciar el sistema operativo.

Dispositivos de Cómputo: son aquellos componentes que participan en el procesamiento de datos. Algunos de los dispositivos de cómputo importantes son: - Unidad Central de Proceso (CPU) - Memoria (RAM, ROM, caché) - Bus de datos Dispositivos de Almacenamiento: son aquellos que permiten guardar datos de forma permanente. Algunos ejemplos son: - Discos duros - Unidades de estado sólido (SSD) - Unidades ópticas Dispositivos de Comunicación:permiten la conexión y transmisión de datos entre sistemas informáticos. Algunos ejemplos son: - Tarjetas de red - Módems

El hardware de un sistema informático que incluye todos los componentes necesarios para llevar a cabo el procesamiento, almacenamiento y comunicación de datos. Entre estos destacan: - Procesador (CPU) - Memoria RAM (Random Access Memory) - Memoria ROM (Read-Only Memory) - Dispositivos de almacenamiento - Dispositivos de entrada/salida/mixtos - Placa base (Mainboard)

Los usuarios son personas que interactúan con el sistema informático para realizar tareas, procesar información o controlar dispositivos. Se dividen en: - Analistas - Programadores - Operarios - Usuarios finales

El software se refiere a los programas y datos que controlan la operación del hardware y permiten realizar diferentes tareas. Se divide en: - Software de sistema: Conjunto de programas diseñados para controlar y administrar los recursos de hardware de un ordenador. - Software de aplicación: Programas diseñados para realizar tareas específicas según las necesidades del usuario.

Los sistemas departamentales son sistemas informáticos utilizados por departamentos específicos dentro de una organización o empresa. Están diseñados para satisfacer necesidades particulares de un departamento en términos de procesamiento de datos y aplicaciones especializadas. Algunas características: - Están orientados a funciones específicas - Tienen conexión en red - Control centralizado

El subsistema de alimentación suministra energía eléctrica a todo el equipo informático. Incluye los siguientes elementos: - Fuente de Alimentación (PSU) - Cables de Alimentación - Reguladores de Voltaje

El gestor de arranque, también conocido como bootloader, es un software cuya tarea principal es cargar el sistema operativo en la memoria y comenzar el proceso de arranque. Este programa se guarda en una parte específica del disco duro, llamada MBR en ordenadores con BIOS tradicional, o en la partición EFI System Partition (ESP) en ordenadores con UEFI.

Los grandes ordenadores son sistemas informáticos diseñados para manejar cargas de trabajo intensivas y procesamiento de datos a gran escala. Algunas características: - Potencia y capacidad masiva - Fiabilidad y disponibilidad alta - Aplicaciones críticas

Los ordenadores personales (PC), son sistemas informáticos diseñados para ser utilizados por una sola persona, son pequeños o medianos y se utilizan para realizar una amplia variedad de tareas, como navegación web o juegos, Algunos aspectos importantes: - Tamaño y portabilidad - Componentes estándar - Uso doméstico y empresarial

Selección del sistema operativo: los gestores de arranque ofrecen la opción de elegir entre distintos sistemas operativos instalados en el ordenador Esto es común en sistemas de arranque dual, donde se puede tener más de un sistema operativo en el mismo disco duro. Carga del Sistema Operativo: Una vez seleccionado el sistema operativo el gestor de arranque carga los archivos necesarios del sistema operativo en la memoria RAM. Inicio del Sistema Operativo: Una vez que se han cargado todos los archivos en la memoria, el gestor de arranque pasa el control al sistema operativo, este presenta la interfaz de usuario al usuario, listo para su interacción.

Dispositivos de Entrada: permiten al usuario ingresar datos y comandos al sistema. Algunos son: - Teclado - Ratón - Micrófono Dispositivos de Salida: muestran resultados o información al usuario. Algunos son: - Monitor - Impresora - Altavoces

La arquitectura de Neumann es un diseño de ordenadores donde un procesador ejecuta instrucciones y accede a datos en una memoria compartida. Esta arquitectura incluye los siguientes componentes: - Procesador (CPU) - Memoria - Interfaces de entrada y salida - Buses

Cuando se enciende un ordenador, el primer proceso que ocurre se llama POST. Durante este, el ordenador realiza automáticamente pruebas para asegurarse de que todas las partes importantes, como el procesador, la memoria, los discos duros y otros dispositivos, estén funcionando correctamente. Si hay algún problema durante esta etapa, el ordenador puede hacer sonidos audibles o mostrar mensajes de error en la pantalla para indicar el problema.

Los sistemas de protección ante fallos son mecanismos diseñados para prevenir, detectar y mitigar fallos en el equipo informático. Algunas formas de protección ante fallos incluyen: - UPS (Uninterruptible Power Supply) - Filtros de Sobretensión y Subtensión - Sistemas de Refrigeración
