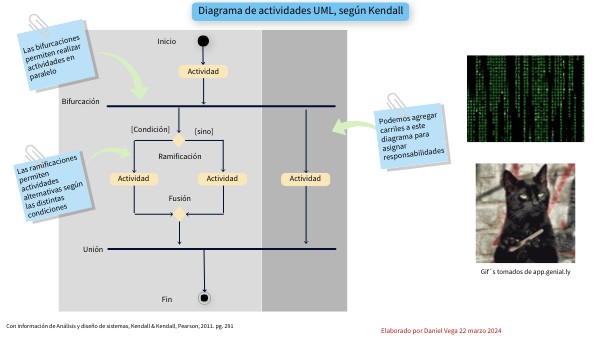

Diagrama de actividades UML, según Kendall
Inicio
Las bifurcaciones permiten realizar actividades en paralelo
Actividad
Bifurcación
Podemos agregar carriles a este diagrama para asignar responsabilidades
[Condición]
[sino]
Ramificación
Las ramificaciones permiten actividades alternativas según las distintas condiciones
Actividad
Actividad
Actividad
Fusión
Unión
Gif´s tomados de app.genial.ly
Fin
Con información de Análisis y diseño de sistemas, Kendall & Kendall, Pearson, 2011. pg. 291
Elaborado por Daniel Vega 22 marzo 2024
