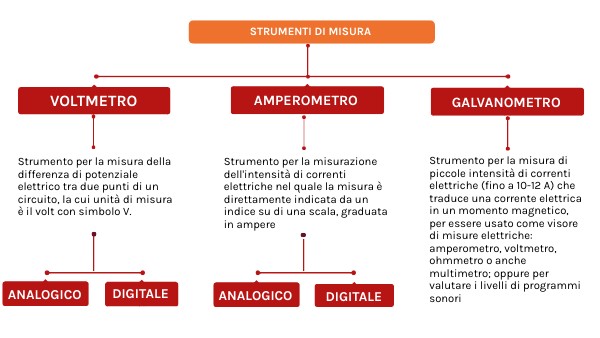

STRUMENTI DI MISURA
VOLTMETRO
AMPEROMETRO
GALVANOMETRO
Strumento per la misura di piccole intensità di correnti elettriche (fino a 10-12 A) che traduce una corrente elettrica in un momento magnetico, per essere usato come visore di misure elettriche: amperometro, voltmetro, ohmmetro o anche multimetro; oppure per valutare i livelli di programmi sonori
Strumento per la misurazione dell'intensità di correnti elettriche nel quale la misura è direttamente indicata da un indice su di una scala, graduata in ampere
Strumento per la misura della differenza di potenziale elettrico tra due punti di un circuito, la cui unità di misura è il volt con simbolo V.
digitale
analogico
analogico
digitale
digitale
Lorem
VOLTOMETRODIGITALE
Il principio di funzionamento dei voltmetri digitali si basa sulla conversione in una frequenza della tensione, per poi essere misurata da circuiti di conteggio. Tra i metodi di misurazione più utilizzati dai voltmetri digitali troviamo il metodo a rampa lineare.
VOLTOMETRO ANALOGICO
Sono dotati di un display con una lancetta che si muove su una scala. Questi strumenti sono meno precisi rispetto ai loro omologhi digitali, ma sono spesso preferiti per la loro capacità di visualizzare variazioni rapidamente.
VOLTOMETRODIGITALE
Il principio di funzionamento dei voltmetri digitali si basa sulla conversione in una frequenza della tensione, per poi essere misurata da circuiti di conteggio. Tra i metodi di misurazione più utilizzati dai voltmetri digitali troviamo il metodo a rampa lineare.
AMPEROMETRO ANALOGICO
L'amperometro misura la corrente che attraversa la resistenza e lo strumento legge sulla scala graduata il valore della differenza di potenziale ∆V=R∙i.
AMPEROMETRODIGITALE
Costituito da un voltmetro digitale che visualizza la tensione misurata ai capi di una resistenza di precisione (shunt) attraversata dalla corrente in esame.. Nonostante le differenze nel design e nella presentazione, il principio di base dietro la loro operazione rimane lo stesso di quelli analogici
Mappa Concettuale Fisica - Orazio Forlenza
Margherita Forlenza
