DIODOS

ARIAS PREZA JOSUE DANIEL

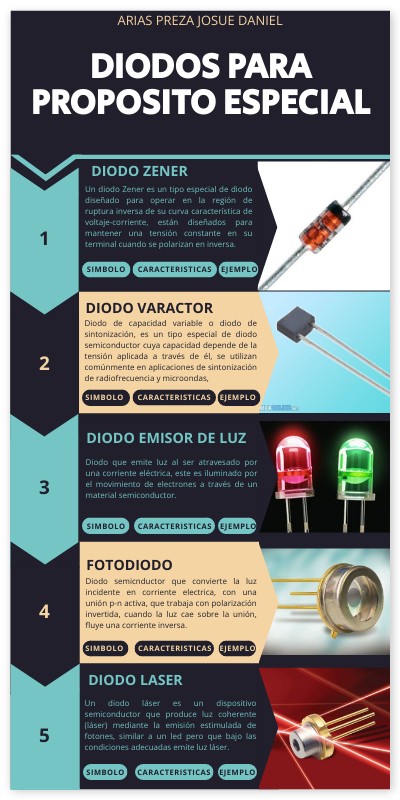

DIODOS PARA PROPOSITO ESPECIAL

DIODO ZENER

Un diodo Zener es un tipo especial de diodo diseñado para operar en la región de ruptura inversa de su curva característica de voltaje-corriente, están diseñados para mantener una tensión constante en su terminal cuando se polarizan en inversa.

SIMBOLO

EJEMPLO

CARACTERISTICAS

DIODO VARACTOR

Diodo de capacidad variable o diodo de sintonización, es un tipo especial de diodo semiconductor cuya capacidad depende de la tensión aplicada a través de él, se utilizan comúnmente en aplicaciones de sintonización de radiofrecuencia y microondas,

SIMBOLO

EJEMPLO

CARACTERISTICAS

Diodo emisor de luz

Diodo que emite luz al ser atravesado por una corriente eléctrica, este es iluminado por el movimiento de electrones a través de un material semiconductor.

CARACTERISTICAS

EJEMPLO

SIMBOLO

FOTODIODO

Diodo semicnductor que convierte la luz incidente en corriente electrica, con una unión p-n activa, que trabaja con polarización invertida, cuando la luz cae sobre la unión, fluye una corriente inversa.

CARACTERISTICAS

SIMBOLO

EJEMPLO

DIODO LASER

Un diodo láser es un dispositivo semiconductor que produce luz coherente (láser) mediante la emisión estimulada de fotones, similar a un led​ pero que bajo las condiciones adecuadas emite luz láser.

CARACTERISTICAS

SIMBOLO

EJEMPLO

ARIAS PREZA JOSUE DANIEL

DIODOS PARA PROPOSITO ESPECIAL

DIODO Schottky

El diodo Schottky o de barrera Schottky, llamado así en honor del físico alemán Schottky, es un dispositivo semiconductor que proporciona conmutaciones muy rápidas entre los estados de conducción directa e inversa y muy bajas tensiones umbral.

SIMBOLO

EJEMPLO

CARACTERISTICAS

DIODO pin

Es un diodo con una estructura de tres capas, siendo la intermedia un semiconductor intrínseco, y las externas, una de tipo P y la otra tipo N (estructura P-I-N que da nombre al diodo).

EJEMPLO

SIMBOLO

CARACTERISTICAS

Diodo de recuperación abrupta

Estos diodos tienen una capacidad de recuperación inversa más rápida, lo que significa que pueden pasar de un estado de conducción a uno de no conducción en un tiempo muy corto.

CARACTERISTICAS

EJEMPLO

SIMBOLO

DIODO túnel

La corriente puede fluir incluso cuando la energía del electrón es menor que la altura de la barrera potencial, ocurre cuando un electrón atraviesa una barrera de potencial delgada, incluso cuando su energía cinética no sería suficiente para superar dicha barrera en un sentido clásico.

CARACTERISTICAS

SIMBOLO

EJEMPLO

DIODO regulador de corriente

Utilizado para mantener una corriente constante a través de él, independientemente de la variación de la tensión aplicada o de otros parámetros externos.

10

SIMBOLO

CARACTERISTICAS

EJEMPLO
