Placa Arduino UNO

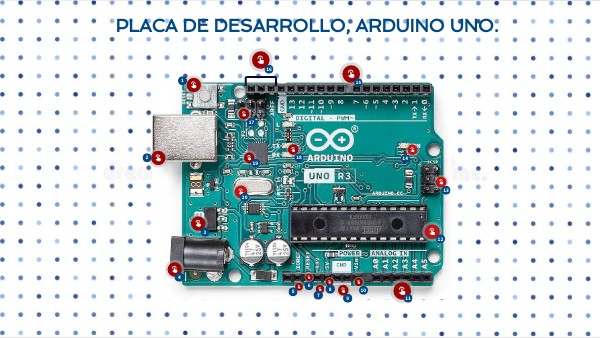

PLACA DE DESARROLLO, ARDUINO UNO.

16

15

17

18

14

19

13

20

12

10

11

Pin Vin.

Es una entrada de voltaje, permite recibir voltaje externo (7-12V), útil al alimentar la placa con batería o adaptador. La placa usa un regulador interno para convertir este voltaje a 5V -el único que soporta- , alimentando así sus componentes.

Botón "reset".

Es el botón -usualmentee rojo- que al pulsarlo permite: 1. Reiniciar el programa que se ha cargado en el microcontrolador interrumpiendo la ejecución actual, más no lo borra.

Regulador de voltaje.

Es un chip regulador de voltaje lineal que convierte voltajes de entrada más altos en un voltaje de salida, sirve para: 1. Evitar que un voltaje excesivo dañe el circuito. 2. Controlar la cantidad de tensión en la placa -menor a 20 V-.

Indicador LED de alimentación

Es un pequeño diodo emisor de luz conectado directamente a la línea de alimentación de la placa, sirve para: 1. Indicar al iluminarse que la placa está encendida y lista para funcionar. 2. Señalar cuando la placa está recibiendo energía eléctrica.

Microcontrolador de programación ATmega328. Es el cerebro de la placa que se programa usando el IDE, (Entorno de Desarrollo Integrado); cumple con: 1. Almacenamiento del programa que este ejecuta y lectura de las entradas. 2. Señalamiento para controlar dispositivos a la velocidad que el cristal le permite.

Pin Reset.

Es un pin de entrada para conectar un botón que se utiliza para reiniciar el microcontrolador ATmega328P cuando tal vez el botón RESET no funciona. Cuando se activa mediante una señal de bajo voltaje, el microcontrolador se borra su estado actual y comienza la ejecución del programa desde el principio.

Entrada ICSP (2).

Son dos conexiones ICSP para la comunicación serial. La segunda, próxima a las entradas analógicas, sirve para programar el Bootloader -software que facilita la interpretación de programas, el intercambio de datos por puertos y la comunicación USB- del microcontrolador.

Pin analógicos.

Estos pines pueden leer la señal de un sensor analógico (como un sensor de temperatura) y convertirlo en un valor digital que podemos leer. Algunos pines digitales, tienen el símbolo “~” en la placa, osea que pueden ser utilizados también como pines analógicos.

Indicadores led TX y RX Ambos son indicadores visuales de la comunicación en serie -entre placa y dispositivos-. 1.TX sirve para saber cuándo se está transmitiendo datos al dispositivo conectado. 2.RX sirve para saber cuándo se está recibiendo datos del dispositivo conectado.

Oscilador de Cristal de 16 Mhz.

Es un tipo de circuito electrónico que genera una señal eléctrica estable y precisa mediante la vibración mecánica -16 millones por segundo- de un cristal de cuarzo; su función es: 1. Determinar la velocidad de la ejecución del programa.

Pin AREF

Soportes de referencia analógica. La mayoría de veces se puede dejar este pin solo. A veces se utiliza para establecer una tensión de referencia externa (entre 0 y 5 voltios) como el límite superior para los pines de entrada analógica.

Microcontrolador de comunicaciones.

Es un chip cuadrado que incluye hardware para soportar varios protocolos de comunicación; sirve para: 1. Gestionar las comunicaciones con todo lo que se conecta a la placa, como pantallas o módulos de comunicación inalámbrica.

Pin 5V.

Es una salida de voltaje de 5 voltios que se utiliza para suministrar energía a los componentes conectados al microcontrolador, o sea que puede ser utilizada para alimentar dispositivos electrónicos que requieran ese voltaje.

Puerto USB. Puerto USB. Es la entrada por la cual nos comunicamos con la placa Arduino, la cual sirve para: 1. Cargar los programas en el microcontrolador. 2. Enviar información desde la placa al ordenador. 3. Alimentación.

Pin IOREF.

Es una referencia de voltaje que indica el nivel de voltaje utilizado por los pines de entrada/salida (I/O). Es útil cuando se conectan dispositivos externos que funcionan con un voltaje diferente al que está utilizando la placa Arduino.

Pin GND.

Abreviatura de "tierra" (en Ingles). Este pin -como todos que contienen las siglas "GND" en ellas- proporciona una conexión a tierra que se utiliza para cerrar circuitos y completar la ruta de retorno de la corriente eléctrica.

Pin PWM

Algunos de los pines digitales tienen una tilde (~): (3, 5, 6, 9, 10 y 11). Estos pines actúan como pines digitales normales, pero también se pueden usar para algo llamado Modulación por ancho de pulsos (PWM, por sus siglas en Ingles).

Entrada ICSP (1).

Son dos conexiones ICSP para la comunicación serial. La primera, cerca del conector usb de la tarjeta, sirve para programar el microcontrolador encargado de la comunicación usb, carga el código sin depender del bootloader. Tiene 6 pines.

Pin 3.3V.

Es una salida de voltaje, que suministra una tensión de 3.3 voltios. Al igual que el pin de 5V, el pin de 3.3V también se utiliza para alimentar componentes electrónicos que requieran este nivel de voltaje, como sensores, entre otros.

Conector de alimentación.

Conector de alimentación -o Jack-. Es un puerto de alimentación externo que servirá para: 1. Hacer funcionar la plaza sin utilizar un ordenador. 2. Permitir cargar la placa con un voltaje recomendado de 7V y 12V.
