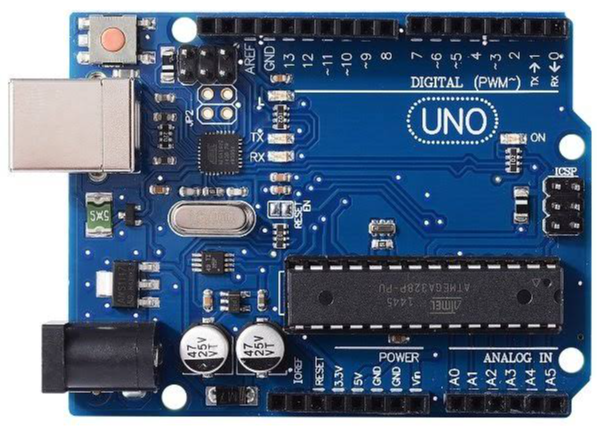

Elementos de arduino uno

POR: Nohemi LUpita Mejia Cervantes 6cm

Toca para volver al Arduino Uno

ATmega328 microcontrolador

Es el corazón de nuestro Arduino, el procesador; es un chip microcontrolador creado por Atmel y que pertenece a la serie megaAVR.

Toca para volver al Arduino Uno

Puerto USB

Se utiliza para la alimentacion de la interfaz Uno Genuino, la carga de nuestros programas, y para la comunicación con nuestra placa (a tráves de serie. Println (), etc.). El regulador de tensión ubicado a su lado, convertirá la tensión quele llega a través de este puerto usb y hará que trabaje a 5V.

Serial IN (TX) y Serial IN (RX)

Los puertos serie están físicamente unidos a distintos pines de la placa Arduino. Lógicamente, mientras usamos los puertos de serie no podemos usar como entradas o salidas digitales los pines asociados con el puerto de serie en uso. Pines asociados con el puerto de serie como entrada y salida digital (TX es el que Transmite y RX es el que recibe).

Toca para volver al Arduino Uno

Los pines digitales

Utilizaremos estos pines con instrucciones como digitalRead (), digitalWrite (). analogRead () y analogWrite () funcionarán unicamente en los ìnes con el símbolo PWM.

Toca para volver al Arduino Uno

Conector de alimentación

Esta es la forma de alimentar nuestra placa cuando no está conectada a un puerto USB para para suministrarle corriente eléctrica. Puede aceptar tensiones entre 7-12V.

Toca para volver al Arduino Uno

Pin 13 + L (on board led)

El único actuador incorporado a la placa. Además de ser un objetivo práctico para nuestra primera práctica de encender y apagar LED, este LED es muy útil para la depuración (debugging).

Toca para volver al Arduino Uno

GND

Proporciona masa, tierra, negativo a nuestros circuitos.

Toca para volver al Arduino Uno

AREF

AnalogReference input V- Tensión a 5V, proporciona diferencia de potencial. Si se le aplica voltaje externo debe ser entre 0 y 5V solamente.

Toca para volver al Arduino Uno

Botón Reset

Restablece el microcontrolador ATmega o permite reiniciar el rpograma o sketch qe tenemos cargado en la placa

Toca para volver al Arduino Uno

Toca para volver al Arduino Uno

Chip de comunicación serie

El chip es un Transmisor Receptor Asíncrono Universal (UART) que puede convertir los bytes de datos paralelos en datos bit a bit para la transmisión en serie.

Regulador de tensión.

Tenemos que tener en cuenta que para que trabaje a 5V nuestra placa deberá recibir unos 6,5V – 7V, pero todo lo que esté por encima de este valor se desperdiciará (es decir, sobrecalentará nuestra placa de arduino y mayor calor que tendrá que dispar el regulador). En cualquier caso no está recomendado aplicar al regulador más de 12V y a los 20V se dañará.

Toca para volver al Arduino Uno

ICSP

Es el acrónimo de la frase en inglés: "In Circuit Serial Programming" (Programación Serial En Circuito); es una tecnología incluida en todos los microcontroladores PIC de Microchip más recientes y posibilita la reprogramación de los mismos sin que sea necesaria la remoción de éstos de su circuito de aplicación.

Toca para volver al Arduino Uno

Led de encendido

Un LED es un diodo emisor de luz, es decir, un tipo particular de diodo que emite luz al ser atravesado por una corriente eléctrica. Indica que nuestra placa está recibiendo alimentación.

Toca para volver al Arduino Uno

Pines analógicos

Son pines que hacen lecturas analógicas y estás pueden usarse como digitales por medio del convertidor analógico digital ya integrado en la tarjeta.Utilizaremos estos pines con instrucciones como analogRead ().

Toca para volver al Arduino Uno

vin

Es el voltaje de entrada a la placa Arduino/Genuino cuando se utiliza una fuente de alimentación externa (a diferencia de los 5 voltios de la conexión USB u otra fuente de alimentación regulada).

Toca para volver al Arduino Uno

Toca para volver alinicio

Toca para volver al Arduino Uno

GND

Son los pines a tierra de la placa, el negativo. Es un punto que servirá como referencia de tensiones en un circuito (0 voltios).

5V

Este pin emite 5V regulado desde el regulador en el tablero. La placa se puede alimentar con el conector de alimentación de CC (7-20 V), el conector USB (5 V) o el pin VIN de la placa (7-20 V). El suministro de voltaje a través de los pines de 5V o 3.3V evita el regulador y puede dañar la placa.

Toca para volver al Arduino Uno

3,3V

Por este pin suministra 3,3v.. El suministro de voltaje a través de los pines de 5V o 3.3V evita el regulador y puede dañar la placa.

Toca para volver al Arduino Uno

Reset pin

Restablece el microcontrolador ATmega. A su izquierda está el conector IOREF: Digital Reference input V, y a continuación un pin reservado para futuras finalidades.

Toca para volver al Arduino Uno

TX y RX LED

Estos LEDs indican la comunicación entre la placa y el ordenador. Estos leds parpadearán rápidamente durante la carga de nuestros programas, así como durante la comunicación serie. Útil para la depuración (debugging).

Toca para volver al Arduino Uno

Reloj / Crystal 16 Mhz oscilador

Un oscilador de cristal de 16MHz es un circuito oscilador electrónico; se utiliza comúnmente para controlar el tiempo, como en los relojes de cuarzo, para proporcionar una señal de reloj estable para circuitos integrados digitales y para estabilizar las frecuencias de los transmisores y receptores de radio.

Toca para volver al Arduino Uno
