Componentes del circuito eléctrico

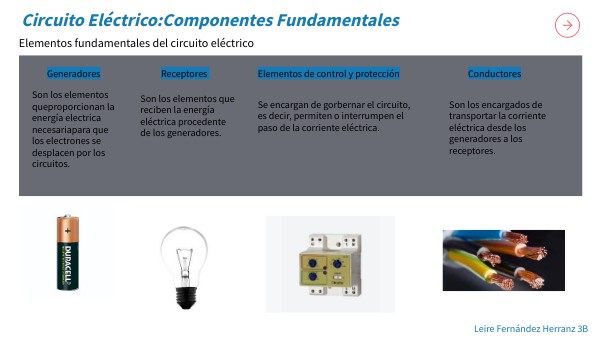

Circuito Eléctrico:Componentes Fundamentales

Elementos fundamentales del circuito eléctrico

Generadores

Elementos de control y protección

Conductores

Receptores

Son los elementos queproporcionan la energía electrica necesariapara que los electrones se desplacen por los circuitos.

Son los elementos que reciben la energía eléctrica procedente de los generadores.

Se encargan de gorbernar el circuito, es decir, permiten o interrumpen el paso de la corriente eléctrica.

Son los encargados de transportar la corriente eléctrica desde los generadores a los receptores.

Leire Fernández Herranz 3B

Función de la resistencia

Código de colores de las resistencias.

Función de las resistencias

Resistencias variables

Resistencias Fijas

Las resistencias tienen como misión limitar el paso de la corriente por un circuito.

El primer color indica las decenas. El segundo color indica las unidades. El tercer color determina el factor multiplicador de la cifra anterior. El cuarto color especifica la tolerancia.

Son componentes que forman parte de un circuito eléctrico y se utilizan para reducir el flujo de electricidad.

Son aquellas que varían su valor en función de los cambios de algunas magnitudes físicas como la luz, la temperatura o el voltaje

A) Potenciómetros

B) Resistencias variables con la luz LDR

C) Resistencias Variables con la Temperatura (termistores)

D) NTC

E) PTC

Diodos

¿Qué es?

Un diodo es un componente electrónico provisto de dos electrodos, ánodo (+) y cátodo (-),que tienen la propiedad depermitir el paso de la corriente en el sentido ánodo-cátodo, pero no en el inverso.

¿Cómo funcionan?

Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor unidireccional para la corriente.

Circuito de diodo polarizado directamente e inversamente

• Polarizado directamente, el led luce
• Inversa, el led está apagado se comporta como un interruptor.

Diodo de led

¿Qué son y cómo funcionan?

Es un diodo capaz de emitir luz cuando lo atraviesa una corriente y, al igual quelos otros diodos, tienen la propiedad de permitir el paso de la corriente en el sentido ánodo-cátodo. Para ello, debe ser polarizado en sentido directo.

Transitores

¿Qué es?

Un transitor es un componente electrónico que se emplea para amplificar señales eléctricas o como interruptor.

¿Cómo funciona el transitor como interruptor?

Elcomportamiento de un transitor depende de la corriente quecircula por su base.

¿Cómo funciona el transitor como interruptor?

Cuando por la base del transitor circula una pequeña cantidad de corriente.

Condensador

¿Qué es?

Es un componente electrónico que pemite amacenar y escargar energía.

¿Cómo funciona?

Todo capacitor tiene la misma estructura básica: dos placas conductoras separadas por un dieléctrico aislante ubicado entre ambas. En ellas se almacena la carga de energía cuando fluye una corriente eléctrica y su dieléctrico debe ser de un material no conductor, como el plástico o la cerámica.

Tipos

• Electrolíticos
• Poliester
• Cerámico

A) Potenciómetros

Un potenciómetro es un componente electrónico similar a los resistores pero cuyo valor de resistencia en vez de ser fijo es variable, permitiendo controlar la intensidad de corriente a lo largo de un circuito conectándolo en paralelo ó la caida de tensión al conectarlo en serie.

Función de las resistencias

Las resistencias tienen como misión

D) NTC

Un termistor NTC, es un sensor de temperatura cada vez más utilizado en diferentes ámbitos de la industria porque brinda gran seguridad, especialmente en trabajos relacionados con la electrónica.

E) PTC

Es un instrumento que tiene la habilidad de cambiar su resistencia con respecto a la temperatura de forma alineal.

C) Resistencias Variables con la Temperatura (termistores)

Un termistor es una resistencia variable con la temperatura. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con los cambios de temperatura.

B) Resistencias variables con la luz LDR

Son resistencias cuyo valor disminuye con el aumento de la luz incidente. El valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede descender hasta 50 ohms) y muy alto cuando está a oscuras (varios megaohmios).

Un diodo es un componente electrónico provisto de dos electrodos, ánodo (+) y cátodo (-),que tienen la propiedad depermitir el paso de la corriente en el sentido ánodo-cátodo, pero no en el inverso. Los diodos se utilizan como elementos de control y seguridad,para evitar sentidos de corriente no deseados.
