componentes del circuito electrico

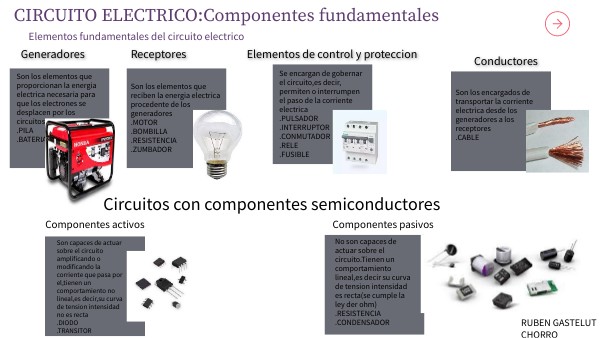

CIRCUITO ELECTRICO:Componentes fundamentales

Elementos fundamentales del circuito electrico

Receptores

Elementos de control y proteccion

Generadores

Conductores

Se encargan de gobernar el circuito,es decir, permiten o interrumpen el paso de la corriente electrica.PULSADOR .INTERRUPTOR .CONMUTADOR .RELE .FUSIBLE

Son los elementos que proporcionan la energia electrica necesaria para que los electrones se desplacen por los circuitos.PILA .BATERIA

Son los elementos que reciben la energia electrica procedente de los generadores .MOTOR .BOMBILLA .RESISTENCIA .ZUMBADOR

Son los encargados de transportar la corriente electrica desde los generadores a los receptores .CABLE

Circuitos con componentes semiconductores

Componentes pasivos

Componentes activos

No son capaces de actuar sobre el circuito.Tienen un comportamiento lineal,es decir su curva de tension intensidad es recta(se cumple la ley der ohm) .RESISTENCIA .CONDENSADOR

Son capaces de actuar sobre el circuito amplificando o modificando la corriente que pasa por el,tienen un comportamiento no lineal,es decir,su curva de tension intensidad no es recta.DIODO .TRANSITOR

RUBEN GASTELUT CHORRO

Tabla de resumen de componentes y simbologia

Resistencia

Funcion de las resistencias

Resistencias variables

Resistencias Fijas

Código de colores de las resistencias.

las resistencias tienen como mision limitar el paso de la corriente por un circuito

Son aquellas que varían su valor en función de los cambios de algunas magnitudes físicas como la luz, la temperatura o el voltaje: LDR (RESISTOR LIGHT DEPENDENT) O FOTORRESISTENCIA: La LDR (resistor dependiente de la luz) es una resistencia que varía su valor dependiendo de la cantidad de luz que la ilumina.

Potenciometro

Resistencias variables con luz ldr

resistencias variables con la temperatura

ntc

ntp

Diodos,transitores y condensadores

condensador

transitores

diodo led

diodo

Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor unidireccional para la corriente.

En resumen, un transistor puede funcionar como un interruptor eficaz en un circuito electrónico. Mediante el control de la corriente de base, es posible activar o desactivar el flujo de corriente de un transistor entre el colector y el emisor, lo que permite que la corriente fluya o se detenga.

Un capacitor o condensador eléctrico es un dispositivo que se utiliza para almacenar energía (carga eléctrica) en un campo eléctrico interno.

• polarizado directamente ,el led LUCE
• inversa ,el led esta apagado se comporta como un interruptor

La función básica de un transistor como amplificador es tomar una señal de entrada débil en la base y proporcionar una señal de salida amplificada en el colector.

Network Time Protocol (NTP) es un protocolo de Internet para sincronizar los relojes de los sistemas informáticos a través del enrutamiento de paquetes en redes con latencia variable. NTP utiliza UDP como su capa de transporte, usando el puerto 123. Está diseñado para resistir los efectos de la latencia variable.

Un potenciómetro es un componente electrónico que se utiliza para ajustar o controlar la resistencia eléctrica en un circuito.

Un termistor es una resistencia variable con la temperatura. Su funcionamiento se basa en la variación de la resistividad que presenta un semiconductor con los cambios de temperatura. Existen dos tipos de termistor: NTC (Negative Temperature Coefficient) – coeficiente de temperatura negativo.

Un potenciómetro es un componente electrónico que se utiliza para ajustar o controlar la resistencia eléctrica en un circuito.

Son resistencias cuyo valor disminuye con el aumento de la luz incidente. El valor de resistencia eléctrica de un LDR es bajo cuando hay luz incidiendo en él (puede descender hasta 50 ohms) y muy alto cuando está a oscuras (varios megaohmios).

Un termistor NTC es un sensor de temperatura por resistencia, que incrementa su valor resistivo a medida que disminuye su temperatura. La forma de la curva característica de esta resistencia puede verse en la figura 2 curva D. Se ve que el valor de esta varía de forma negativa con un aumento de temperatura.

Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido, ​ bloqueando el paso si la corriente circula en sentido contrario, no solo sirve para la circulación de corriente eléctrica sino que este la controla y resiste.

Un LED es un diodo emisor de luz, es decir, un tipo particular de diodo que emite luz al ser atravesado por una corriente eléctrica. Los diodos (emisor de luz, o no) son unos de los dispositivos electrónicos fundamentales. - La patilla más larga es la positiva. - La patilla menos larga es la negativa.

El transistor es un dispositivo electrónico utilizado para amplificar o cambiar señales y potencias eléctricas. El término «transistor» proviene del acrónimo transfer resistor. Es uno de los bloques básicos de la electrónica moderna.​

Un condensador está formado por dos placas conductoras separadas por un material aislante, también conocido como dieléctrico. Cuando se aplica un voltaje a través de las placas del condensador, se acumulan cargas eléctricas en las placas, generando un campo eléctrico entre ellas
