FUNCIONES BÁSICAS DE LOS PRINCIPALES COMPONENTES DE UN CIRCUITO

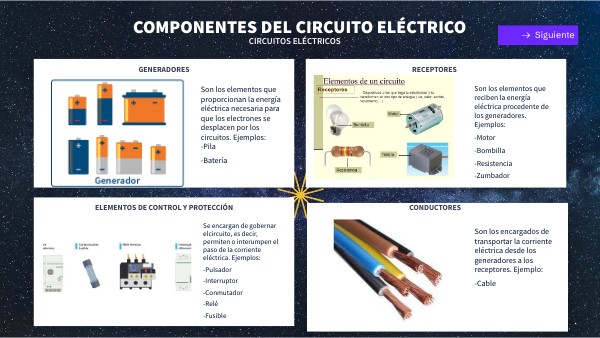

COMPONENTES DEL CIRCUITO ELÉCTRICO

Siguiente

CIRCUITOS ELÉCTRICOS

RECEPTORES

GENERADORES

Son los elementos que reciben la energía eléctrica procedente de los generadores. Ejemplos: -Motor -Bombilla -Resistencia -Zumbador

Son los elementos que proporcionan la energía eléctrica necesaria para que los electrones se desplacen por los circuitos. Ejemplos:-Pila -Batería

CONDUCTORES

ELEMENTOS DE CONTROL Y PROTECCIÓN

Se encargan de gobernar elcircuito, es decir, permiten o interumpen el paso de la corriente eléctrica. Ejemplos: -Pulsador -Interruptor -Conmutador -Relé -Fusible

Son los encargados de transportar la corriente eléctrica desde los generadores a los receptores. Ejemplo: -Cable

CIRCUITOS CON COMPONENTES SEMICONDUCTORES

Siguiente

COMPONENTES ACTIVAS

COMPONENTES PASIVOS

Son capaces de actuar sobre el circuito amplificando o modificando la corriente que pasa por él. Tienen un comportamiento no lineal, es decir, su curva de tensión-intensidad no es recta(no se cumple la ley de Ohm). Ejemplos: -Diodo -Transitor

No son capaces de actuar sobre el circuito. Tienen un comportamiento lineal, es decir, su curva de tensión-intensidad es una recta (se cumple la ley de Ohm). Ejemplos:-Resistencia -Condesador

SÍMBOLOS

GENERADORES

RECEPTORES

MOTOR

BOMBILLA

ZUMBADOR

PILA

BATERÍA

Siguiente

ELEMENTOS DE CONTROL Y PROTECCIÓN

CONMUTADOR

INTERRUPTOR

PULSADOR

CONMUTADOR DOBLE

RELÉ

FINAL DE CARRERA

COMPONENTES ELECTRÓNICOS PASIVOS

RESISTENCIA POTENCIÓMETRO LDR TERMISTOR NTC TERMISTOR PTC CONDENSADOR

NTC

PTC

COMPONENTES ELECTRÓNICOS ACTIVOS

DIODO DIODO LED TRANSITOR

Volver

RESISTENCIAS

CÓDIGO DE COLORES PARA RESISTENCIAS

¿QUÉ SON LAS RESISTENCIAS?

Podemos identificar el valor de las resistencias por unos anillos de colores que tienen pintados. Normalmente una resistencia tiene cuatro anillos o bandas de colores, la última de las cuales suele ser de color oro o plata.

Las resistencias tienen como misión limitar el paso de la corriente por un circuito. Las más comunes están formadas por carbono y recubiertas por cerámica. El valor de las resistencias se mide en ohmios. Si es un valor elevado, se puede expresar con distintas notaciones.

RESISTENCIAS VARIABLES

RESISTENCIAS FIJAS Y CÓMO CALCULARLAS

Ajustan la intensidad del circuito o bien ppara captar las variaciones de luz o temperatura.Ejemplos: -Potenciómetro -LDR: variables con la luz. -Termistor NTC o PTC: variables con la temperatura.

Volver

RESISTENCIAS VARIABLES

LDR

POTENCIÓMETRO

Son resistencias variables con la luz. Cuando aumenta la intensidad de la luz que le llega, el valor de la resistencia disminuye. De esta forma, puede ser capaz de captar variaciones de luz y de interrumpir el paso de corriente en al oscuridad.

El valor máximo que puede tener está indicado en el propio componente (por ejemplo: 1K, 10K, 100K).

SÍMBOLO

SÍMBOLO

RESISTENCIAS VARIABLES

TERMSITOR NTC

TERMISTOR PTC

Resistencia variable con la temperatura. Con este, aumenta la temperatura.

Resistencia variable con la temperatura. Con este, disminuye la temperatura.

SÍMBOLO

SÍMBOLO

Volver

DIODO Y DIODO LED

DIODO LED

DIODO

¿QUÉ ES Y CÓMO FUNCIONA?

¿QUÉ ES Y CÓMO FUNCIONA?

Es un componente electrónico provisto de dos electrodos, ánodo(+) y cátodo(-), que tienen la propiedad de permitir el paso de la corriente en el sentido ánodo-cátodo,pero no en el inverso. Los diodos se utilizan como elementos de control y seguridad, para evitar sentidos de corriente no deseados.

Es un diodo capaz de emitir luz cuando lo atraviesa una corriente y, tiene la propiedad de permitir el paso de la corriente en el sentido ánodo-cátodo. Un led nunca debe conectarse directamente a la alimentación, puesto la elevada corriente destruirá este componente. Siempre debe conectarse junto a él una resistencia en serie para protegerlo.

SÍMBOLO

El lado positivo de la batería tiene que estar en la misma dirección que el ánodo para que la bombilla se ilumine

Volver

TRANSISTORES

¿QUÉ ES UN TRANSISTOR?

Volver

Es un componente electrónico que se emplea para amplificar señales eléctricas o como interruptor.

TRANSISTOR COMO AMPLIFICADOR

TRANSISTOR COMO INTERRUPTOR

El comportamiento de un transistor depende de la corriente que circula por su base. Cuando no circula corriente por la base o esta corriente es muy pequeña, decimos que el transitor está en corte. En tales condiciones, no circula corriente entre el colector y el emisor, y el transitor funciona como un interruptor abierto.

Cuando por la base del transistor circula una pequeña cantidad de corriente, el transistor amplifica dicha corriente y hace que la corriente entre el colector y el emkisor sea mayor.

CONDESADOR

¿QUÉ ES Y CÓMO FUNCIONA?

Es un componente electrónico que permite almacenar y descargar energía eléctrica. Cada condesador tiene una capacidad de almacenaje de carga, que se mide en faradios(F). Cuando se conecta un condesador a una pila, circulará intensidad de corrinete mientras el condesador se carge. Una vez cargado, dentro de un circuito, se comporta como un interruptor abierto. Si se conecta el condesador cargado a una bombilla, esta lucirá mientras el condesador se vaya descargando y dehjará de lucir cuando se haya agotado la carga del condesador. En corriente continua, los condesadores se suelen usar como temporizadores.

NO POLARIZADOS

POLARIZADOS

Tienen más capacidad y poseen un polo positivo y otro negativo, por lo que deben conectarse convenientemente en el circuito.

Se puden colocar cualquier posición.

Volver
