Unidad 5. Axometría

5.4 Perspectiva caballera

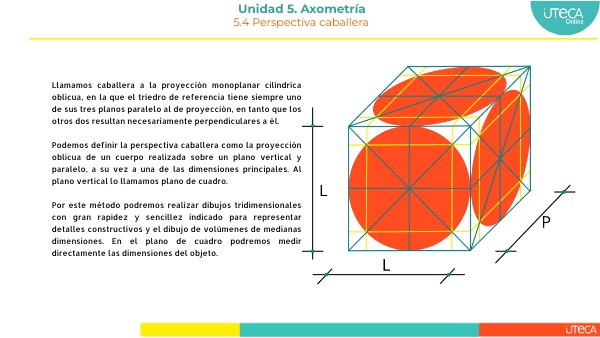

Llamamos caballera a la proyección monoplanar cilíndrica oblicua, en la que el triedro de referencia tiene siempre uno de sus tres planos paralelo al de proyección, en tanto que los otros dos resultan necesariamente perpendiculares a él. Podemos definir la perspectiva caballera como la proyección oblicua de un cuerpo realizada sobre un plano vertical y paralelo, a su vez a una de las dimensiones principales. Al plano vertical lo llamamos plano de cuadro. Por este método podremos realizar dibujos tridimensionales con gran rapidez y sencillez indicado para representar detalles constructivos y el dibujo de volúmenes de medianas dimensiones. En el plano de cuadro podremos medir directamente las dimensiones del objeto.

Unidad 5. Axometría

5.4 Perspectiva caballera

Entre todos los sistemas de representación, la Perspectiva Caballera constituye la manera más fácil de representar. Igual como en el sistema axonométrico, se emplean tres planos coordenados, tres ejes y un punto de origen. La diferencia se encontrará en el plano del cuadro y modo de proyectar:

• El plano del cuadro (plano de proyección solo) coincide con el plano coordenado vertical primero.
• Clase de proyección: Proyección cilíndrica oblicua ( oblicua a todos los planos coordenados).

Este tipo de perspectiva es una proyección paralela inclinada sobre planos frontales perpendiculares. Todo lo que se vea en proyección frontal estará representado en verdadera magnitud, las profundidades se presentan como desviaciones laterales a 45° y a la mitad o ¾ de la escala empleada. Es decir, en la perspectiva caballera, los objetos se representan con un ángulo de 45° respecto a los planos de proyección, lo que crea una visión inclinada y tridimensional. Esta técnica se basa en la proyección paralela de los objetos, donde las líneas paralelas en el espacio siguen siendo paralelas en la representación.

Unidad 5. Axometría

5.4 Perspectiva caballera

La característica distintiva de la perspectiva caballera es la representación de los objetos en dos planos: el plano frontal y el plano de perfil. En el plano frontal, se muestra una vista frontal del objeto, donde las líneas horizontales y verticales se representan con su tamaño real. En el plano de perfil, se muestra una vista lateral del objeto, donde las líneas horizontales se reducen a la mitad de su tamaño real y las líneas verticales se mantienen con su tamaño original.

Unidad 5. Axometría

5.4 Perspectiva caballera

Para mayor información consulta el siguiente recurso: Patxi J. (2020, 14 de mayo). Perspectiva caballera: qué es y cómo se dibuja. [video]. YouTube. https://www.youtube.com/watch?v=M7mB_cc7dMo
