s4_DI_5.3

Unidad 5. Axometría

5.3 Perspectiva isométrica

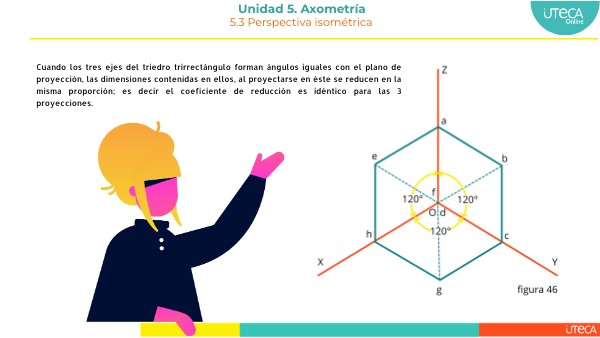

Cuando los tres ejes del triedro trirrectángulo forman ángulos iguales con el plano de proyección, las dimensiones contenidas en ellos, al proyectarse en éste se reducen en la misma proporción; es decir el coeficiente de reducción es idéntico para las 3 proyecciones.

Unidad 5. Axometría

5.3 Perspectiva isométrica

En isométrico, el triángulo fundamental que produce un plano del cuadro al cortar al triedro es siempre un triángulo equilátero.

Unidad 5. Axometría

5.3 Perspectiva isométrica

La perspectiva isométrica es un tipo de proyección axonométrica donde el objeto se inclina de tal modo que los tres ejes crean ángulos iguales respecto al plano de la imagen, y el dibujo resultante tiene ángulos de 120° entre los 3 ejes en la esquina frontal. Los ejes del objeto pueden estar orientados de diferente manera para crear el efecto deseado, en tanto los ángulos miden 120° entre sí. Es decir, la perspectiva isométrica es un método de proyección en el cual un objeto tridimensional está representado por un dibujo (dibujo isométrico), cuyas aristas horizontales en general se dibujan a un ángulo de 30° y todas las líneas verticales están proyectadas perpendicularmente a partir de una base horizontal, con todas las líneas dibujadas a escala. La perspectiva isométrica representa un objeto cualquiera de forma parecida a la proyección isométrica, es una técnica simplificada haciendo uso de la escuadra de 30° y 60° para la mayoría de las construcciones, todas las medidas se toman a escala real.

Unidad 5. Axometría

5.3 Perspectiva isométrica

Para mayor información consulta el siguiente recurso: Jorge Centeno (2020, 20 de junio). Perspectiva isométrica. [video]. YouTube. https://www.youtube.com/watch?v=te78ucM6OFs
