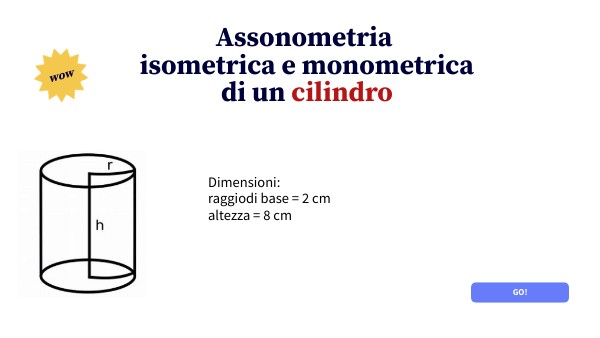

Assonometria isometrica e monometrica di un cilindro
wow
Dimensioni:raggiodi base = 2 cm altezza = 8 cm
go!
Assonometria isometrica (cilindro disposto verticalmente)
Dividi il foglio a metà e disegna il sistema di riferimento per l'assonometria isometrica
Disegna la vista dall'alto del solido (cerchio r = 2 cm)
Traccia i diametri del cerchio e le linee di proiezione (che delimitano il cerchio)
Con il compasso riporta le misure sul piano assonometrico x, y
Usa le squadre in modo combinato per riportare le misure relative alla lunghezza e alla profondità
Disegna la base del cilindro, che è un ellisse.Traccia le linee in rosso
Scrivi lettere e numeri, che ti aiuteranno a seguire i prossimi passaggi
Punta in A con apertura A1 e traccia un arco fino a 2
Punta in B con apertura B3 e traccia un arco fino a 4
Mettendo la punta metallica del compasso nei punti in rosso traccia gli archi 13 e 24
Traccia le altezze
Costruisci il rombo nel quale realizzare l'ellisse superiore
Procedi seguendo i passaggi già spiegati
Traccia linee verticali tangenti alle ellissi
Ripassa con HB
Assonometria monometrica
Disegna il sistema di riferimento per l'assonometria monometrica
Disegna la vista dall'alto del solido (cerchio r = 2 cm)
Traccia i diametri del cerchio e le linee di proiezione(che delimitano il cerchio)
Con il compasso riporta le misure sul piano assonometrico x, y
Usa le squadre in modo combinato per riportare le misure relative alla lunghezza e alla profondità
Costruisci la base (circonferenza r = 2 cm)
Traccia le altezze
Disegna il quadrato nel quale tracciare la circonferenza inscritta (base superiore del cilindro)
Disegna la base superiore
Traccia linee verticali tangenti alle basi
Ripassa con matita HB e tratto continuo per le parti in vista, tratteggiato per quelle nascoste
Problema da svolgere sul retro della tavola.
Con i dati forniti, calcola: Slat, Stot, Volume del prisma Calcola anche la massa sapendo che il prisma è di legno (densità = 0,75 g/cm^3)
DATI:
r = 2 cm
hcilindro = 8 cm
RISOLUZIONE:
Slat = Pbase*hcilindro = 2*π*r*hcilindro = 2*3,14*2*8 = 100,48 cm2 Stot = Slat + 2Sbase = 100,48 + 2*12,56 = 125,6 cm2 Sbase = π*r2 = 3,14 * 22 = 12,56 cm2 Volume = Sbase*hcilindro = 12,56*8 = 100,48 cm3
Slat = 32π cm2 Stot = Slat + 2Sbase = 32π+ 2*4π = 40π cm2 Sbase = π*r2 = π*22 = 4π cm2 Volume = 32π cm3
Calcola la massa sapendo che il cilindro è di legno (densità = 0,75 g/cm3) densità = massa/volume -> massa = densità*volume = 0,75 g/cm3 *32π cm3 = 24π g
