CABLE UTP
PASO
PASO
PASO

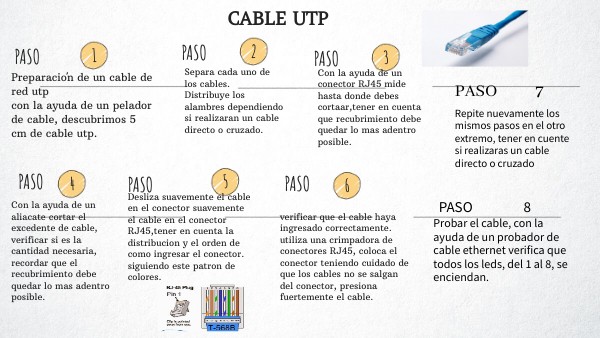

Separa cada uno de los cables.Distribuye los alambres dependiendo si realizaran un cable directo o cruzado.
Con la ayuda de un conector RJ45 mide hasta donde debes cortaar,tener en cuenta que recubrimiento debe quedar lo mas adentro posible.
Preparacio´n de un cable de red utpcon la ayuda de un pelador de cable, descubrimos 5 cm de cable utp.
PASO 7
Repite nuevamente los mismos pasos en el otro extremo, tener en cuente si realizaras un cable directo o cruzado
PASO
PASO
PASO
Desliza suavemente el cable en el conector suavemente el cable en el conector RJ45,tener en cuenta la distribucion y el orden de como ingresar el conector.siguiendo este patron de colores.
PASO 8
Con la ayuda de un aliacate cortar el excedente de cable, verificar si es la cantidad necesaria, recordar que el recubrimiento debe quedar lo mas adentro posible.
verificar que el cable haya ingresado correctamente.utiliza una crimpadora de conectores RJ45, coloca el conector teniendo cuidado de que los cables no se salgan del conector, presiona fuertemente el cable.
Probar el cable, con la ayuda de un probador de cable ethernet verifica que todos los leds, del 1 al 8, se enciendan.
