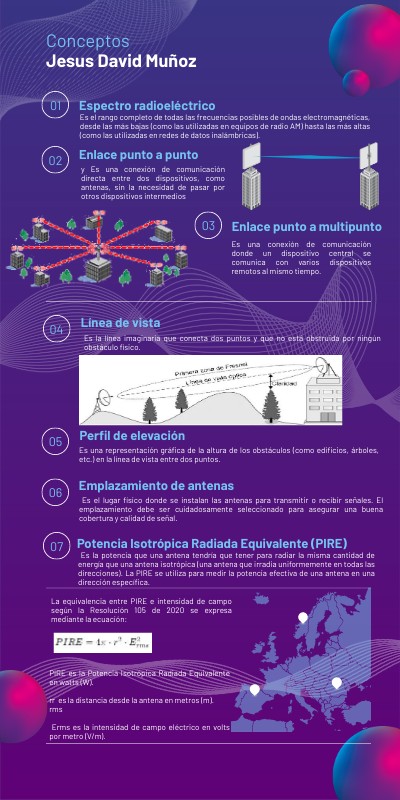

Conceptos Jesus David Muñoz
01
Espectro radioeléctrico
Es el rango completo de todas las frecuencias posibles de ondas electromagnéticas, desde las más bajas (como las utilizadas en equipos de radio AM) hasta las más altas (como las utilizadas en redes de datos inalámbricas).
Enlace punto a punto
02
y Es una conexión de comunicación directa entre dos dispositivos, como antenas, sin la necesidad de pasar por otros dispositivos intermedios
03
Enlace punto a multipunto
Es una conexión de comunicación donde un dispositivo central se comunica con varios dispositivos remotos al mismo tiempo.
Línea de vista
04
Es la línea imaginaria que conecta dos puntos y que no está obstruida por ningún obstáculo físico.
Perfil de elevación
05
Es una representación gráfica de la altura de los obstáculos (como edificios, árboles, etc.) en la línea de vista entre dos puntos.
Emplazamiento de antenas
06
Es el lugar físico donde se instalan las antenas para transmitir o recibir señales. El emplazamiento debe ser cuidadosamente seleccionado para asegurar una buena cobertura y calidad de señal.
07
Potencia Isotrópica Radiada Equivalente (PIRE)
Es la potencia que una antena tendría que tener para radiar la misma cantidad de energía que una antena isotrópica (una antena que irradia uniformemente en todas las direcciones). La PIRE se utiliza para medir la potencia efectiva de una antena en una dirección específica.
La equivalencia entre PIRE e intensidad de campo según la Resolución 105 de 2020 se expresa mediante la ecuación:
PIRE es la Potencia Isotrópica Radiada Equivalente en watts (W).
rr es la distancia desde la antena en metros (m). rms
Erms es la intensidad de campo eléctrico en volts por metro (V/m).
