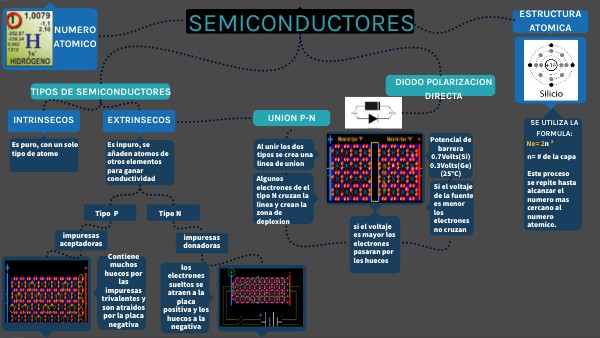

SEMICONDUCTORES

estructuraatomica

numero atomico

diodo polarizacion directa

TIPOS DE SEMICONDUCTORES

union p-n

intrinsecos

extrinsecos

se utiliza la formula:

Potencial de barrera0.7Volts(Si) 0.3Volts(Ge) (25°C)

Ne= 2

Es inpuro, se añaden atomos de otros elementos para ganar conductividad

Es puro, con un solo tipo de atomo

Al unir los dos tipos se crea una linea de union

n= # de la capa Este proceso se repite hasta alcanzar el numero mas cercano al numero atomico.

Algunos electrones de el tipo N cruzan la linea y crean la zona de deplexion

Si el voltaje de la fuente es menor los electrones no cruzan

Tipo P

Tipo N

si el voltaje es mayor los electrones pasaran por los huecos

impuresas aceptadoras

impuresas donadoras

Contiene muchos huecos por las impuresas trivalentes y son atraidos por la placa negativa

los electrones sueltos se atraen a la placa positiva y los huecos a la negativa
