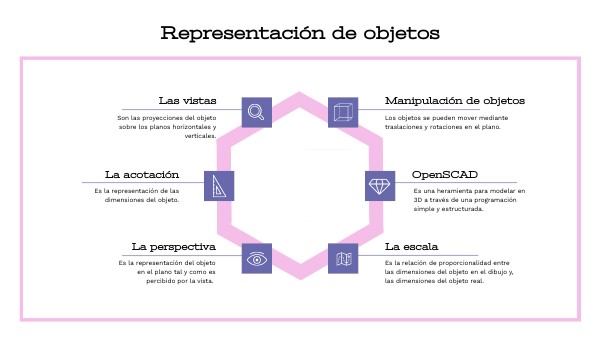

REPRESENTACIÓN DE OBJETOS

Representación de objetos

Las vistas

Manipulación de objetos

Son las proyecciones del objeto sobre los planos horizontales y verticales.

Los objetos se pueden mover mediante traslaciones y rotaciones en el plano.

La acotación

OpenSCAD

Es la representación de las dimensiones del objeto.

Es una heramienta para modelar en 3D a través de una programación simple y estructurada.

La escala

La perspectiva

Es la relación de proporcionalidad entre las dimensiones del objeto en el dibujo y, las dimensiones del objeto real.

Es la representación del objeto en el plano tal y como es percibido por la vista.

Representación de objetos

Las vistas

Podemos representar un objeto en el plano proyectando sus vistas en el sistema diédrico.

• Alzado: muestra una vista frontal del objeto como proyección sobre un plano vertical.
• Planta: muestra una vista superior del objeto como proyección sobre el plano horizontal.
• Perfil: muestra una vista lateral del ojeto como proyección auxiliar sobre un plano vertical.

Representación de objetos

La acotación

Las cotas se componen de algunos elementos:

• Cifra de cota: número que indica la magnitud de la medida.
• Línea de cota: es la línea paralela a la arista del objeto que se mide.
• Línea auxiliar de cota: son perpendiculares a lo que se mide, y son las que delimitan las líneas de cota.
• Símbolos: son indicaciones gráficas adicionales.
• Final de cota: indican los finales de las líneas de cota

Es la representación de las dimensiones en el plano de un objeto. Representa además información adicional del objeto mediante el uso de líneas, símbolos o figuras. Se emplean siempre cotas mínimas, suficientes y adecuadas para la representación de objetos en el plano.

Representación de objetos

La perspectiva

La perspectiva isométrica te permite integrar las tres vistas del objeto en el plano. Sus ángulos son iguales, es decir de 120 grados y la escala es la misma en los tres ejes.

La perspectiva caballera te permite representar el alto y el ancho en su verdadera magnitud, pero la profundidad se representa con cierto coeficiente de reducción.

Representación de objetos

Manipulación de objetos con OpenSCAD

Los objetos pueden trasladarse o rotarse en el plano con OpenSCAD. Además, se pueden combinar mediante unión, intersección y diferencia.

Representación de objetos

OpenSCAD

• Es una herramienta para modelar en 3D a través de una programación textual, simple y estructurada.
• Es paramétrico, por lo que cada modelo tridimensional puede ser redimensionado o modificado de manera sencilla.
• El modelado 3D se construye a partir de formas primarias u objetos, como cubos, esferas o cilindros.
• Los objetos se codifican con acciones y se modifican mediante operaciones y variables.

Representación de objetos

La escala

Es la relación de proporcionalidad que existe entre las dimensiones del o bjeto sobre el dibujo, D y, las dimensiones del objeto real, R.

La escala puede ser de ampliación, real o de reducción.
