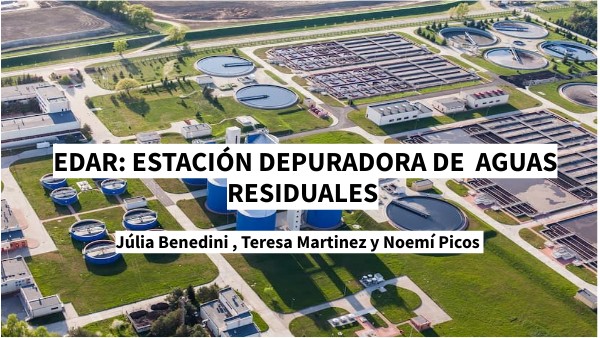

EDAR: ESTACIÓN DEPURADORA DE AGUAS RESIDUALES

Júlia Benedini , Teresa Martinez y Noemí Picos

Línea de Agua

Conjunto de instalaciones que tiene por objeto la reduccion de la contaminacion de las aguas residuales hasta limites aceptables para el cauce receptor

PEtratamiento

Tratamiento fisico-quimico

Se añade ciertos productos quimicos para la alteración del estado fisico de las sustancias de naturaleza coloidal que permanecerian por tiempo indefinido de forma estable para convenrtirlas en particulas susceptibles de separacion por sedimentacion

Etapa que sirve para separar el agua residual de la mayor cantidad de materias que por sus características crearían problemas en los tratamientos posteriores.

Línea de Agua

decantación primaria

Tratamiento biólogico

Proceso destinado a la eliminacion de los solidos en suspension. Los solidos que son recogidos en el fondo de los decantadores forman el fango primario. Los restos flotantes se bombean al separador de grasas.

Aqui se elimina la materia osrganica y el amonio por el proceso de fangos activados. El agua decantada es bombeada hasta los canales de reparto a los reactores biologicos, donde las bacterias degradan la materia organica y el amonio.

Línea de Agua

tratamiento terciario

decantación secundaria

En esta operacion se busca aumentar la calidad final del agua para poder devolverla al medio ambiente. Para ella, se realiza una serie de procesos con el objetivo de eliminar agentes patogenos.

• Cultivo fijo
• Cultivo en suspensión

Consiste en la eliminacion en la contaminación del agua mediante biocenisis desarrollada en un medio adecuado y con un ambiente controlado.

Línea de Fangos

espesamiento

digestión

Se consigue la destruccion y/o transformacion de la materia organica presente en el fango y responsable de su fermentacion.

• Digestion Anaerobia
• Digestion Aerobia
• Estabilizacion por cal y compostaje

En esta etapa el obetivo principal es la reducción del volumen de los hongos mediante su concentracion por eliminacion parcial del agua que contienen.

• Espesamiento por gravedad
• Espesamiento por flotacion
• Espesamiento mecanico

Linea de Fangos

Tratamiento tecnico

Deshidratación

Consiste en la eliminacion de la mayor cantidad de agua posible del fango mediante el empleo de medios fisicos, reducciendo el volumen de los mismo y confiriendoles una consistencia más manejable

Basado en el aporte de la energia termica necesaria para eliminar el agua hasta el limite para que se haya diseñado

Las operaciones son: - Separación de grandes solidos (Pozos de Gruesos) -Desbaste -Tamizado -Dilaceración -Desarenado -Desaceitado-desengrasado -Preaeración

Los sistemas de deshidratación más habituales son:

• Eras de secado.
• Filtros banda.
• Centrífugas.
• Filtros prensa.

Filtro banda

Decantadores primarios

Existen diversos tipos de decantadores primarios y pueden ser estaticos o dinamicos:-Decantadores estáticos: sin partes mecánicas. o Decantadores cilindrocónicos: se emplean para caudales pequeños (20 m3/h), en poblaciones inferiores a 2000 habitantes. o Decantadores lamelares: emplean un elemento físico (lamela), que se dispone inclinado con objeto de que las partículas choquen y se deslicen contra él. - Decantadores dinámicos: tienen elementos electromecánicos para recoger flotantes y evacuar fangos. Pueden ser rectangulares o circulares. En poblaciones pequeñas, especialmente en las de menos de 1000 habitantes.

Para esta etapa es necesario realizar 3 operaciones: -Coagolación -Floculacion -Decantación o flotacion posterior

Tipos de secadores termicos de fangos:

• Secador de tambor
• Secador de cinta o banda
• Secador de lecho fluido
• Secador de disco
• Secador de pisos
• Secador de estrato delgado
• Secador solar

Secador de tambor
