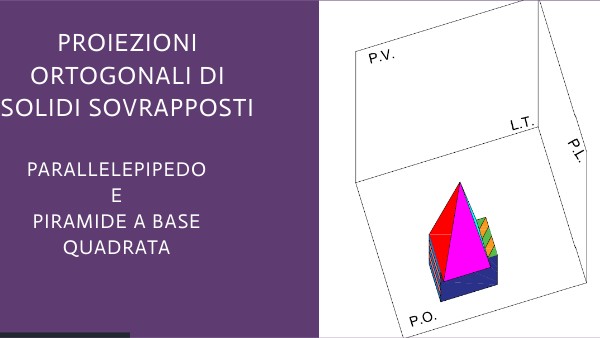

P.O. solidi sovrapposti parallelepipedo e piramide

proiezioni ortogonali di solidi SOVRAPPOSTI

parallelepipedo E PIRAMIDE A BASE QUADRATA

NOTA BENE

Ogni volta che in questa presentazione vedi dei simboli tipo

cliccaci sopra, potreste trovare delle informazioni.

Buon lavoro!

Go!

fase 1

Dividi la tavola nei 4 quadranti del triedro e nomina i piani (P.O., P.V., P.L.) e indica l'origine (O) e la Linea di Terra (L.T.)

Misura 4 cm sulla squadratura orizzontale e 4 cm su quella verticale. Traccia, con le doppie squadre, due segmenti che si incontrano in un punto

fase 2

Nel P.O. devi disegnare la vista dall'alto della tua composizione. In questo caso, vedi solo una parte della base superiore del parallelepipedo e poi vedi per intero la piramide dall'alto. Dovrai quindi, all'inizio, disegnare un rettangolo di 6cm x 4cm

fase 3

Sovrapposta (cioè sopra) al parallelepipedo c'è la piramide. Quindi disegna la piramide vista dall'alto a partire dal vertice indicato dalla freccia. La tua piramide a base quadrata misura 5 cm x 5 cm

fase 4

Con le doppie squadre, traccia le proiezioni sul P.V e sul P.L. Segui l'esempio

ATTENZIONE: le linee delle proiezioni sono disegnate in blu solo per distinguerle meglio nella presentazione. Disegnale sempre con 2H leggere

fase 5

Sul P.V. misura l'altezza dei 2 solidi: il parallelepipedo è alto 3 cm e la piramide 7 cm. Unisci il vertice in alto della piramide con i vertici in basso

Proietta l'altezza dei 2 solidi verso il P.L.

fase 6

Ripassa con la matita HB tutti gli spigoli a vista

RICORDA: l'altezza della piramide va disegnata, sempre con matita HB, ma con tratto-punto, sia sul P.V. sia sul P.L. Clicca sulla freccia per vedere meglio

La parte di spigolo del parallelepipedo nascosto dalla piramide devi tratteggiarla. Clicca su

fase 7

Disegna le decorazioni delle facce dei solidi. ATTENZIONE: i decori che vedi qui sono solo degli esempi. Devi usare quelli dei tuoi solidi

Completa la tavola con il titolo
