FP 1.2 Diagrama de flujo

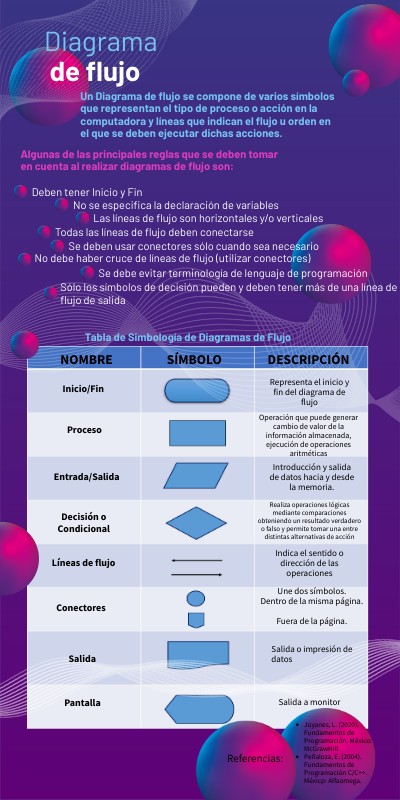

Diagrama de flujo

Un Diagrama de flujo se compone de varios símbolos que representan el tipo de proceso o acción en la computadora y líneas que indican el flujo u orden en el que se deben ejecutar dichas acciones.

Algunas de las principales reglas que se deben tomar en cuenta al realizar diagramas de flujo son:

Deben tener Inicio y Fin

No se especifica la declaración de variables

Las líneas de flujo son horizontales y/o verticales

Todas las líneas de flujo deben conectarse

Se deben usar conectores sólo cuando sea necesario

No debe haber cruce de líneas de flujo (utilizar conectores)

Se debe evitar terminología de lenguaje de programación

Sólo los símbolos de decisión pueden y deben tener más de una línea de flujo de salida

Tabla de Simbología de Diagramas de Flujo

NOMBRE SÍMBOLO DESCRIPCIÓN

Representa el inicio y fin del diagrama de flujo

Inicio/Fin

Operación que puede generar cambio de valor de la información almacenada, ejecución de operaciones aritméticas

Proceso

Introducción y salida de datos hacia y desde la memoria.

Entrada/Salida

Realiza operaciones lógicas mediante comparaciones obteniendo un resultado verdadero o falso y permite tomar una entre distintas alternativas de acción

Decisión o Condicional

Indica el sentido o dirección de las operaciones

Líneas de flujo

Une dos símbolos.Dentro de la misma página. Fuera de la página.

Conectores

Salida o impresión de datos

Salida

Salida a monitor

Pantalla

• Joyanes, L. (2020). Fundamentos de Programación. México: McGrawHill.
• Peñaloza, E. (2004). Fundamentos de Programación C/C++. Méxicp: Alfaomega.

Referencias:
