Transcript

4 gradini 1 pianerottolo

wow

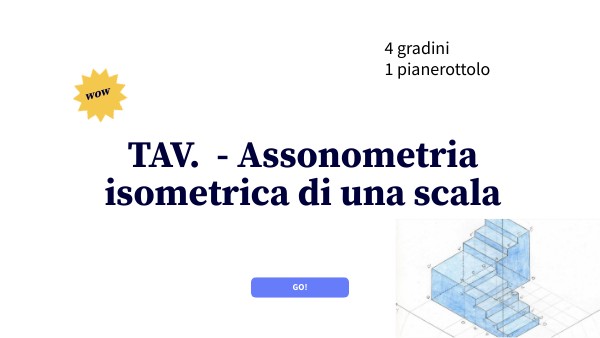

TAV. - Assonometria isometrica di una scala

go!

pianerottolo 120 cm (passaggio di due persone)
scala 1:15

I gradini devono essere caratterizzati da un corretto rapporto tra alzata e pedata (p+2a=63).La pedata è di 30 cm.

8 cm
p = 30 cm
a = 16,5 cm
scala 1:15
a = 1,1 cm ~ 1 cm
p = 2 cm
Disegna il sistema di riferimento dell'assonometria isometrica
Sull'asse x traccia 4 punti distanti 2 cm, quanto la pedata
e l'ultimo quanto la larghezza del pianerottolo (8 cm)
Disegna un punto sull'asse y pari alla larghezza della scala
Disegna una parallela all'asse x passante per il punto tracciato
Disegna linee parallele all'asse y come in figura
Traccia l'altezza del primo gradino
Completalo
Traccia l'altezza del secondo gradino
Completalo
Traccia l'altezza del terzo gradino
Completalo
Traccia l'altezza del quarto gradino
Completalo
Traccia l'altezza del gradino che porta al pianerottoloe quella del pianerottolo
Completa il pianerottolo
Ripassa con HB
Colora
