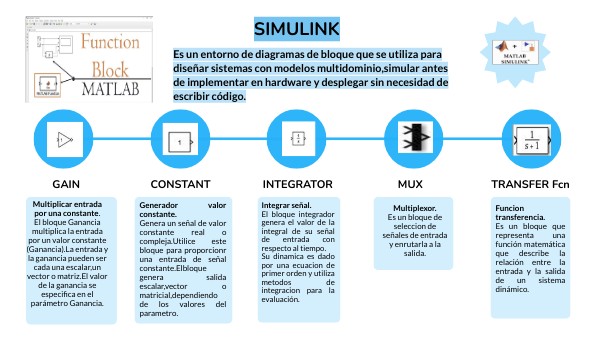

Simulink

Es un entorno de diagramas de bloque que se utiliza para diseñar sistemas con modelos multidominio,simular antes de implementar en hardware y desplegar sin necesidad de escribir código.

MUX

GAIN

CONSTANT

INTEGRATOR

TRANSFER Fcn

Multiplicar entrada por una constante. El bloque Ganancia multiplica la entrada por un valor constante (Ganancia).La entrada y la ganancia pueden ser cada una escalar,un vector o matriz.El valor de la ganancia se especifica en el parámetro Ganancia.

Generador valor constante. Genera un señal de valor constante real o compleja.Utilice este bloque para proporcionr una entrada de señal constante.Elbloque genera salida escalar,vector o matricial,dependiendo de los valores del parametro.

Integrar señal. El bloque integrador genera el valor de la integral de su señal de entrada con respecto al tiempo. Su dinamica es dado por una ecuacion de primer orden y utiliza metodos de integracion para la evaluación.

Multiplexor. Es un bloque de seleccion de señales de entrada y enrutarla a la salida.

Funcion transferencia. Es un bloque que representa una función matemática que describe la relación entre la entrada y la salida de un sistema dinámico.

simulik

STATE - SPACE

SCOPE

STEP

ADD

Bloque Suma. Reordena las entradas para usar una operación de suma en lugar de una operación de resta. Utiliza el primer puesto de entrada para iniciar el acumulador.

Bloque estado y espacio. Un modelo de sepacio de estado es un metodo para representar sistemas dinamico invariante en en el tiempo (LTI). El modelo se define mediante ecuaciones de estado y una ecuacion de salida.

Bloque paso. Proporciona un paso entre dos niveles definibles en un momento especifico..

Elaborado por: Marcos De la hoz R. Información tomada de: https.//la.mathworks.com7help7simulink7.

Scope. El bloque Simulink Scope y el bloque DSP System Toolbox Time Scope muestra las señales generafas durante la simulación
