Tipos de modelos

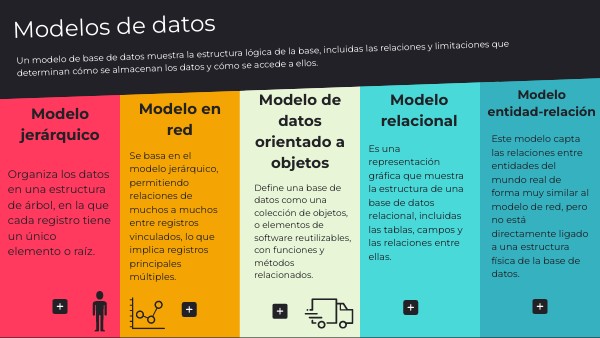

Modelos de datos

Un modelo de base de datos muestra la estructura lógica de la base, incluidas las relaciones y limitaciones que determinan cómo se almacenan los datos y cómo se accede a ellos.

Modelo entidad-relación

Modelo relacional

Modelo de datos orientado a objetos

Modelo en red

Modelo jerárquico

Este modelo capta las relaciones entre entidades del mundo real de forma muy similar al modelo de red, pero no está directamente ligado a una estructura física de la base de datos.

Es una representación gráfica que muestra la estructura de una base de datos relacional, incluidas las tablas, campos y las relaciones entre ellas.

Se basa en el modelo jerárquico, permitiendo relaciones de muchos a muchos entre registros vinculados, lo que implica registros principales múltiples.

Organiza los datos en una estructura de árbol, en la que cada registro tiene un único elemento o raíz.

Define una base de datos como una colección de objetos, o elementos de software reutilizables, con funciones y métodos relacionados.

Modelos de base de datos híbridos

Tipo de base de datos orientada a objetos:

• Multimedia incorpora elementos multimedia, tales como imágenes, que no se podrían almacenar en una base de datos relacional.
• Hipertexto permite que cualquier objeto se conecte a cualquier otro objeto. Es útil para organizar lotes de datos disímiles, pero no es ideal para análisis numérico.

Se implementan tablas para la visualización.

Basado en la teoría matemática de conjuntos, el modelo se construye con conjuntos de registros relacionados. Cada conjunto consiste de un registro propietario o principal y uno o más registros miembros o secundarios. Un registro puede ser miembro o secundario en múltiples conjuntos, permitiendo que este modelo represente relaciones complejas.

Los registros del mismo nivel se clasifican en un orden específico. Ese orden se usa a manera de orden físico para almacenar la base de datos. El modelo es bueno para describir muchas relaciones del mundo real.

Un ejemplo son el regresto del donde esta el director, luego los profesores y al final los alumnos.

Combina la sencillez del modelo relacional con parte de la funcionalidad avanzada del modelo de base de datos orientado a objetos. En esencia, permite a los diseñadores incorporar objetos en una estructura familiar de tablas. Entre los idiomas e interfaces de llamada se incluyen SQL3, lenguajes de proveedores, ODBC, JDBC e interfaces de llamada patentadas que son extensiones de lenguajes e interfaces usadas por el modelo relacional. Model

Aquí, a las personas, lugares y cosas, acerca de las cuales se almacenan puntos de datos, se las denomina entidades, cada una de las cuales tiene ciertos atributos que en conjunto forman su dominio. La cardinalidad, o relaciones entre entidades, también se representa en diagramas.
