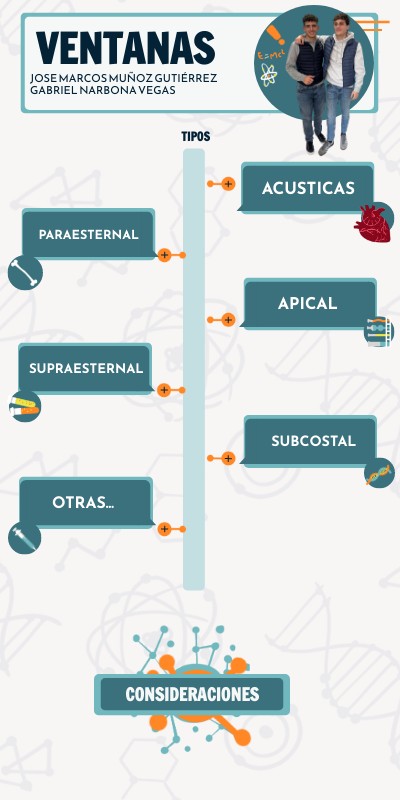

VENTANAS

JOSE MARCOS MUÑOZ GUTIÉRREZ GABRIEL NARBONA VEGAS

TIPOS

ACUSTICAS

PARAESTERNAL

APICAL

SUPRAESTERNAL

SUBCOSTAL

OTRAS...

CONSIDERACIONES

OTRAS VENTANAS

ECOFAST (Focused Abdominal Sonography for Trauma Scan) - Pacientes politraumatizados → detectar líquido libre en cavidad abdominal y/o pericardio

VENTANA SUBXIFOIDEA (posición 1)- Determinar si existe derrame pericárdico, contractibilidad cardíaca, colapsibilidad VCI y aorta abdominal.

VENTANA PERIHEPÁTICA (posición 2 y 4)- Se visualiza espacio de Morrison, vesícula y diafragma en el cuadrante superior y flanco derecho.

VENTANA PERIESPLÁNICA (posición 3 y 5)- Se visualiza espacio o receso esplenorrenal en el cuadrante superior y flanco izquierdo.

VENTANA SUPRAPÚBICA (posición 6)- Se visualiza la vejiga si esta llena, próstata o útero, espacio rectovesical y fondo de saco de Douglas.

VENTANA SUBCOSTAL

Plano 4 cámaras

Marca → hombro izquierdo Indicaciones: - Presencia y cantidad liquido pericárdico. - Relacion entre cavidades cardiacas.

Plano subcostal de la VENA CAVA INFERIOR

Marca → hacia arriba.

-Realización de estudios sistemáticos -->Estudio fiable y reproducible. - Si no se puede obtener un determinado plano --> cabio de plano y reintentar más tarde. - La posición del transductor respecto al paciente debe ser siempre la misma. - Apoyar la mano que sostiene la sonda ayudan a estabilizar el plano. - Importante conservar ergonomia --> mantener el plano y realizar meidas oportunas.

VENTANA ACUSTICA

- Áreas anatómicas de referencia donde colocar la sonda --> no interferencias US --> mejor imagen.

VENTANAS ECOCA RDIOGRÁFICAS

- Paraesternal --> Transductor entre 3-5 espacio intercostal, proximo al borde esternal izq. - Apical --> Punto de maximo latido del apex. - Supraesternal --> Justo encima del manubrio esternal. - Subcostal --> debajo del apendice xifoides, linea media.

VENTANA APICAL

Plano 4 y 5 cámaras

Marca --> hombro izquierdo + bascular sonda. Indicaciones: - Función diastólica y estimación de precisión de llenado. - Presencia de masas y trombos. - Aorta descendente. - Derrames Pleurales.

Plano 2 y 3 cámaras

Marca --> hacia arriba Indicaciones: - Información estructural - Estimación volumen sistólico

VENTANAS PARAESTERNALES

PLANO LONGITUDINAL

- Marca --> hombro derecho Transductor perpendiculas al tórax Indicaciones: - Diametro aorta descendente - Derrames perícardicos - Información estructural.

PLANO TRANSVERSAL

- Marca --> hombro izquierdo + bascular sonda Indicaciones: - Área y morfologia de la valvula aortica - Presencia de masas y trombos - Información estructural

VENTANA SUPRAESTERNAL

Marca → hombro izquierdo Indicaciones: - Alteraciones del cayado aortico (aneurisma o diseccion).
