Trabajo Microbit Genially

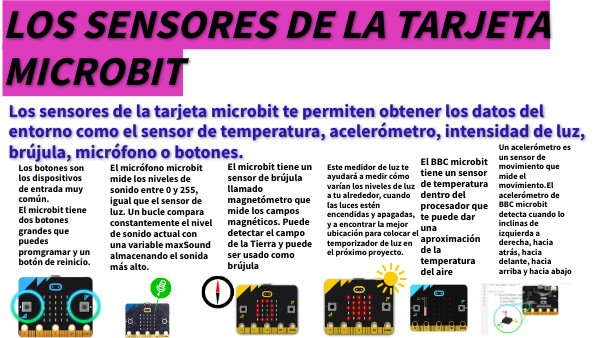

LOS SENSORES DE LA TARJETA MICROBIT

Los sensores de la tarjeta microbit te permiten obtener los datos del entorno como el sensor de temperatura, acelerómetro, intensidad de luz, brújula, micrófono o botones.

Un acelerómetro es un sensor de movimiento que mide el movimiento.El acelerómetro de BBC microbit detecta cuando lo inclinas de izquierda a derecha, hacia atrás, hacia delante, hacia arriba y hacia abajo

El BBC microbit tiene un sensor de temperatura dentro del procesador que te puede dar una aproximación de la temperatura del aire

El microbit tiene un sensor de brújula llamado magnetómetro que mide los campos magnéticos. Puede detectar el campo de la Tierra y puede ser usado como brújula

Los botones son los dispositivos de entrada muy común. El microbit tiene dos botones grandes que puedes promgramar y un botón de reinicio.

El micrófono microbit mide los niveles de sonido entre 0 y 255, igual que el sensor de luz. Un bucle compara constantemente el nivel de sonido actual con una variable maxSound almacenando el sonida más alto.

Este medidor de luz te ayudará a medir cómo varían los niveles de luz a tu alrededor, cuando las luces estén encendidas y apagadas, y a encontrar la mejor ubicación para colocar el temporizador de luz en el próximo proyecto.

SENSOR DE COLISIÓN

Sensor de colisión , también conocido como interruptor electrónico, es un módulo de entrada salida digital necesario para el aprendizaje electrónico elemental. Mediante la programación, puede realizar el control sobre la luz, el dispositivo de sonido, la función de elección clave de la pantalla LCD, etc.

MICRO SERVO

Es fácil conectar un servo al micro:bit ya sea usando guías de cocodrilo/alligador o un tablero de pan. Un micro-conservo como el SG90 o el servo de la afición de la Torre (ya sea de 180 grados de rotación o 360 grados) se puede conectar desde Pin0, 3V y GND y controlar el envío de la señal en Pin0. Por lo general, la coloración del cableado es naranja = señal, rojo = 3V, marrón = tierra (GND)

RELÉ

PI Pupply Octopus 1 es un módulo de relé de canal 3V para micro:bit. Ha adoptado un mini y de alta calidad relé HUIKE . esto ayuda a controlar todo tipo de electrodomésticos y dispositivos de carga de alta corriente . Su corriente máxima puede llegar hasta 2A . La tensión adoptada por el Kir es suficiente para soportar micro:bit . Equipado con un relé de alta corriente . Su corriente máxima puede ser de hasta 2A Adopte la fuente de alimentación 3V, que es suficiente para admitir micro:bit control de contactos que incluye un contacto normalmente y un contacto normelmente cerrado Conexión de clabe cómoda.

SENSOR DE SEGUIMIENTO DE LÍNEA

Programaremos el coche microbit para que circule sobre una línea negra de cinta aislante sin salirse sea cual sea el trazo del recorrido. En su base, el coche microbit dispone de dos sensores capaces de detectar líneas negras sobre un fondo blanco. Para realizar la lectura del sensor de línea y programar el robot en base a los datos del sensor, utilizaremos los siguientes bloques

MODULO LED RGB

El LED RGB consta de 3 leds de 3 colores diferentes: rojo, verde y azul. La combinación de luz de estos 3 leds genera una luz que puede abarcar cualquier tonalidad en la escala RGB. El LED RGB se conecta a 4 pines diferentes, 3 serán pines de datos y el cuarto pin se conecta a GND por ser este led de cátodo común.

SENSOR INFRAROJO

El receptor IR es un dispositivo electrónico que recibe luz infrarroja. Por ejemplo, el televisor, el aire acondicionado… necesitan receptores de infrarrojos. Todos sabemos que el mando a distancia emite luz infrarroja. Es necesario que el televisor tenga un receptor de infrarrojos para recibir la señal de infrarrojos del mando a distancia.

SENSOR DE NIVEL DE AGUA

Nuestro sensor de agua es fácil de usar, portátil y rentable, diseñado para identificar y detectar el nivel de agua y la caída de agua. Este sensor mide el volumen de agua caída y la cantidad de agua a través de una serie de rastros de cables paralelos expuestos. Comparado con sus competidores, este sensor no solo es más pequeño y más inteligente, sino que también está ingeniosamente equipado con las siguientes características: I) conversión suave entre la cantidad de agua y la cantidad analógica; II) una gran flexibilidad, este sensor genera un valor analógico básico; III) bajo consumo de energía y alta sensibilidad; IV) conectado directamente al microprocesador u otros circuitos lógicos, adecuado para una variedad de placas de desarrollo y controladores, como el controlador Arduino, el microordenador de un solo chip STC, el microordenador de un solo chip AVR, etc.

SENSOR ULTRASONIDO

El coche microbit contiene un sensor ultrasonido cuya finalidad es la detección de obstáculos frente al coche. Para utilizar el sensor ultrasonido, se recomienda alimentar el coche con una batería externa. A continuación programaremos microbit para realizar lecturas del sensor ultrasonido.

SENSOR DE HUMEDAD DEL SUELO

Nos encontramos ante un sensor que se utiliza para medir la humedad del suelo. Se utiliza principalmente en proyectos de jardinería y agricultura para medir la humedad del suelo y determinar cuándo es necesario regar las plantas.

El sensor mide la resistencia eléctrica del suelo, lo que se correlaciona con su humedad. Cuanto mas humedos esté el suelo, menor será la resistencia y viceversa. Lo hace mediante los dos dientes conductores colocándose en el suelo. Cualquier agua o humedad en el suelo conducirá para dar un voltaje analógico que puede ser leído por el micro:bit.

MOTORES Y SERVOMOTORES

El servomotor es un motor adaptado a diferentes sistemas de control. Utilizando microbit se puede determinar el ángulo de giro del motor. Su objetivo es ampliar el coche microbit añadiéndole servomotores tanto de 180º como de rotación continua. Un servomotor de 180º es un motor cuyo eje se posiciona en un ángulo concreto que le indiquemos por programación. v

LEDS Y PANTALLAS

LED. Un LED, o diodo de emisión de luz, es un dispositivo de salida que emite luz. Tu BBC micro:bit tiene una pantalla de 25 LED que podrás programar.

Pequeña pantalla de 8 x 16 LEDs que puede mostrar números, letras y símbolos de uso común con función de desplazamiento.

Un LED, o diodo de emisión de luz, es un dispositivo de salida que emite luz. Tu BBC micro:bit tiene una pantalla de 25 LED que podrás programar.

BOTONES Y SWITCHES

Los botones son un dispositivo de entrada muy común. Tu microbit tiene dos botones que puedes programar, y un botón de reinicio.

El pulsador es un componente común que se utiliza para controlar dispositivos electrónicos. Se puede utilizar para conectar o desconectar circuitos eléctricos.

MÓDULOS DE COMUNICACIÓN

Establecer comunicación por radiofrecuencia y que se envíe un mensaje desde una placa microbit y se reciba en una segunda placa,visualizando su contenido en la matriz de leds

TARJETAS DE EXPANSIÓN

Es una tarjeta de expansión IO diseñada para micro: bit, que admite la comunicación IIC. Aunque la forma es pequeña, la función es muy rica: interfaz de audio integrada de 3,5 mm, timbre, lámpara RGB programable, fotoresistor y muchos otros dispositivos electrónicos. Además, extendió el micro: bit a todos los encabezados de 20 pines y 5 interfaces de clip de cocodrilo. Los usuarios pueden combinar el clip de cocodrilo y la línea DuPont con otros módulos de sensores para realizar experimentos interesantes. Y esta tarjeta de expansión está diseñada con orificios para bloques de construcción, que es conveniente para los usuarios que desean desarrollar la forma de bloques de construcción, como la torre del elevador, el carro de bloques de construcción, el controlador juego, etc. Es adecuado para usuarios que ya han aprendido un poco más sobre micro: bit y desean seguir aprendiendo más y que aman el bricolaje.

BOCINAS Y DISPOSITIVOS DE SONIDO

El altavoz para microbit MonkMakes es un altavoz pequeño, sencillo y potente que puedes conectar a tu microbit con cables cocodrilo. Este módulo es compatible con ambas versiones de microbit y con la tarjeta banana Pi. Podrás añadir música amplificando con susu proyectos de forma muy sencilla, tan solo conectando el altavoz a su placa con cables de pinza cocodrilo.

CÁMARAS O MÓDULOS DE VISIÓN

La cámara inteligente Smart Al Lens es un accesorio que aumenta la funcionalidad de otros productos kits basados en microbit y está diseñado con un sistema de conectores de muy fácil manejo, llegar y enchufar, complementando la funcionalidad de los kit basados en la tarjeta microbit y otros productos de línea

DIFERENCIAS ENTRE SENSORES ANALÓGICOS Y DIGITALES

Existen dos tipos de sensores, los sensores analógicos y los digitales; los analógicos interpretan cada punto dentro de una señal y dan datos continuos en el tiempo, mientras que los digitales muestrean la señal en puntos particulares y los datos que dan son discretos.
