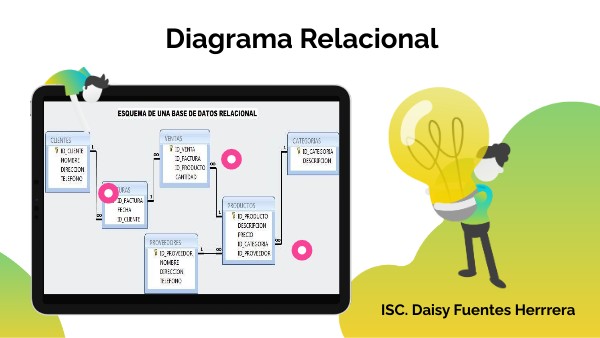

Diagrama Relacional

ISC. Daisy Fuentes Herrrera

Relación (tabla)

Tupla (Registro)

Dominio

Atributo

Llave Primaria

Llave Foránea (Ajena o extranjera)

Pasos del Modelo E-R a Relacional

1. Toda entidad se transforma en una tabla2. Todo atributo se transforma en una columna de la tabla a la que pertenece. 3. El identificador(es) de la tabla se convierte en la Llave Primaria (PK) de la tabla

RELACIONES

Relacion 1:1

La llave primaria de una tabla se propaga a la otra tabla, se escoge cualquier tabla o en su caso la más lógica.

RELACIONES

Relacion 1:N

Se propaga la clave primaria de la tabla con cardinalidad 1 a la tabla de la cardinalidad N.

RELACIONES

Relacion N:N

Se crea una nueva tabla con las llaves primarias de ambas tablas como columnas y se agregan los demás atributos que se hayan requerido

Corresponde una columna de la tabla (campo de registro) y se definen sobre dominios. El número de atributos se llama Grado.

Colección de valores. Pueden ser finitos (dias de la semana, meses del año, etc) o infinitos (números reales,, siempre que noestén limitados por el sistema operativo o el SGBD.

Corresponde a una fila de la tabla, representa cada una de las ocurrencias de la relación.

En este modelo se representan los datos y las relaciones entre éstos, a través de una colección de tablas, en las cuales los renglones (tuplas) equivalen a cada uno de los registros que contendrá la base de datos y las columnas corresponden a las características (atributos) de cada registro localizado en la tupla.
